Datos del producto:
|
| Palabras claves: | 10,1 exhibición de la pulgada HDMI | Resolución: | 1280x800 |
|---|---|---|---|
| Interfaz del CTP: | IIC al USB | Luminancia superficial: | 300 cd/m2 - 1000 cd/m2 |
| Pantalla táctil: | CTP (pantalla táctil capacitiva) | Dirección de visión: | IPS todo el ángulo de visión (80/80/80/80) |
| Curso de la vida del LED: | 40.000 horas | Temporeros de funcionamiento.: | – 20℃ a +70℃ |
| Conformidad: | ALCANCE y RoHS obedientes | Ayuda: | HDMI, frambuesa pi, Raspbian, Ubuntu, WIN10 IOT |
| Resaltar: | Exhibición del tacto de ISO14000 PCAP,Exhibición del tacto de la frambuesa pi PCAP,10 |
||
HDMI exhibición de 10,1 pulgadas, 10,1 exhibición de la pulgada PCAP TFT
SFRA101H-1280800A-CT es un módulo de control de exhibición de TFT LCD de 10,1 pulgadas que integró con la pantalla LCD, la pantalla táctil capacitiva y HDMI conduciendo al tablero. Presenta perfectamente la salida de la señal del HDMI digital de la PC en la exhibición de 1280*800 LCD.
el apoya HDMI 1,3, HDMI 1,4, HDCP1.4, estándares HDCP2.2.
las fuentes HDMI del son compatibles con mini PC de la corriente principal tales como frambuesa pi, negro del BB, y plátano pi.
el TACTO del es I2C a USB, ninguna necesidad de instalar un conductor.

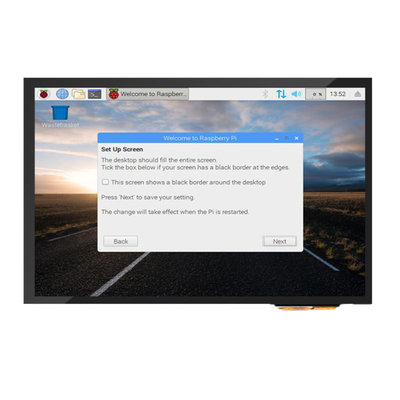

el el diseño se utiliza principalmente en la exhibición de la frambuesa pi de la frambuesa pi, y se puede también utilizar para otros dispositivos industriales del tacto de la pequeña pantalla del control de HDMI. Cuándo utilizado como exhibición de la frambuesa pi, apoya Raspbian, Ubuntu, WIN10 IOT y otros sistemas, solo-tacto, y cuándo utilizado como monitor de computadora, apoya Windows 7/8/10, tacto en cinco puntos, impulsión-libre.
Características de producto:
| Versión: | 1 | ||
|
Señal apoyada
|
HDMI | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p | |
| TACTO | Estándar del USB | ||
| VGA | No ayuda | ||

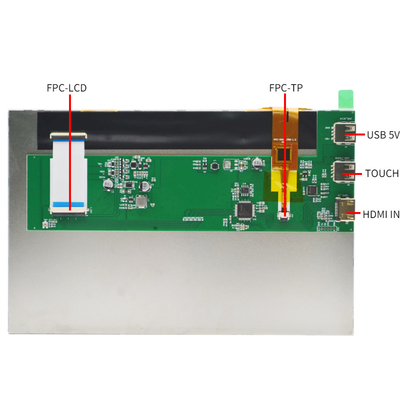

| Interfaz del consejo principal |
entrada
|
HDMI | Un 贴片 del 贴片母座 19Pin del 型 HDMI (卧式) mecanografía a remiendo de HDMI la base femenina 19 Pin Patch (horizontal) |
| USB | Infinito recto bajo femenino del pie de 90 grados del AF del zócalo del 度直脚无边 del 母座 90 del AF del 插座 del USB (卧式) USB (horizontal) | ||
| Conector de auriculares | No ayuda | ||
| Interfaz de la pantalla táctil | Pernos de encargo 6P | 后锁 de FPC-0.5-6PIN (卧式) FPC-0.5-6 PIN Rear Lock (horizontal) | |
| Interfaz del LCD | LVDS estándar 40P | 后锁 de FPC-0.5-40PIN (卧式), cerradura de la parte posterior de FPC-0.5-40PIN (horizontal)) | |
| Interfaz del panel táctil | I2C al USB | Unidad USB libre | 度直脚无边 del 母座 90 del AF del 插座 del USB (卧式), infinito recto bajo femenino del pie de 90 grados del AF del zócalo del USB (horizontal) |
| Poder | Energía entrada | 输入 5V (+/-0.5V), entrada 5V (+/-0.5V) del USB del USB | |
| Voltaje de la pantalla de la impulsión | 3.3V | ||
| Operación del poder | Poder-en del poder la exhibición encendido | ||
| Consumo de energía espera de la placa madre | <0.25W | ||
| Menú de OSD | No ayuda | ||
| No ayuda | |||
| No ayuda | |||

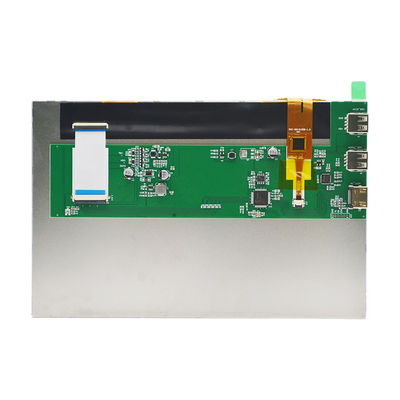

HDMI exhibición de 10,1 pulgadas, 10,1 imagen de producto de la exhibición de la pulgada PCAP TFT

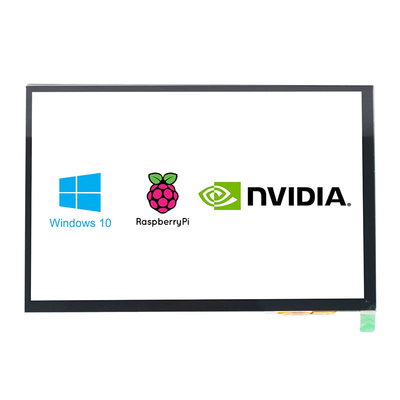

HDMI exhibición de 10,1 pulgadas, 10,1 punto culminante del producto de la exhibición de la pulgada PCAP TFT
| Palabras claves: | 10,1 exhibición de la pulgada HDMI | Resolución: | 1280x800 |
|---|---|---|---|
| Interfaz del CTP: | IIC al USB | Luminancia superficial: | 300 Cd/m2 - 1000 Cd/m2 |
| Pantalla táctil: | CTP (pantalla táctil capacitiva) | Dirección de visión: | IPS todo el ángulo de visión (80/80/80/80) |
| Curso de la vida del LED: | 40.000 horas | Temporeros de funcionamiento.: | – 20℃ a +70℃ |
| Conformidad: | ALCANCE y RoHS obedientes | Ayuda: | HDMI, frambuesa pi, Raspbian, Ubuntu, WIN10 IOT |
◆El PWB del tablero de control relacionó dimensiones y especificaciones.
1, grueso del PWB + altura máxima del ≤7.8mm componente más alto
2, PWB length=216mm
3, PWB width=80mm
4, PWB thickness=1.6mm
◆Especificaciones del agujero del tornillo: Los agujeros del tornillo no se diseñan, no consideran el diagrama estructural
◆Dimensión del módulo de la exhibición sin la conducción del tablero: (L*W*H)
120.7*76.3*2.8m m sin tacto,
120.7*76.3*4.7m m sin tacto de PCAP.
