Datos del producto:
|
| Producto: | EPD 2.13" y | Resolución: | Resolución de 122x250 puntos |
|---|---|---|---|
| Modo de muestra: | Display electroforético de matriz activa (AM EPD) | Optica: | Todos los ángulos de visión |
| Esquema de la oscuridad.: | 29.2 ((H) x59.2 ((V) x1.0 ((D) mm | Área activa: | 23.705 ((H) x48.55 ((V) mm |
| temperatura de funcionamiento: | 0°C a +50°C | Temperatura de almacenamiento.: | -25 °C a +60 °C |
| Número del pin: | 24 pines | Interfaz: | El SPI |
| Resaltar: | 122x250 Dots Electronic Paper Display,Exhibición de papel electrónica de 2,13 pulgadas |
||
3 colores EPD 2,13 pulgadas de pantalla,2.13" Tinta electrónica ESL Descripción de la pantalla
La tecnología SAEF SFEPD213BWR-7018A01 es un panel de 3 colores 2.13 HR a-Si, matriz activa TFT, pantalla de papel electrónico (EPD).El panel tiene una resolución tan alta (131dpi) que puede mostrar fácilmente patrones finosDebido a su naturaleza biestable, el panel EPD requiere muy poca energía para actualizarse y no necesita energía para mantener una imagen.
Características
1. a-Si TFT matriz activa pantalla electrónica de papel (EPD)
2. Apoyo de tres colores: Blanco, Negro, Rojo
3Resolución: 250 x 122
4Consumo de energía muy bajo
5Ángulo de visión muy amplio - cerca de 180°
6Extra delgado y ligero
7. Interfaz SPI
8- Cumple con la ley RoHS.
| Punto de información general | Contenido |
| Tamaño de la pantalla |
2.13 pulgadas |
| Modo de muestra | EPD de matriz activa |
| Resolución de la pantalla | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Área activa | 23.705 ((H) x48.55 ((V) mm |
| Pitch de los píxeles | 0.194.3 por 0.194.2 ((131 dpi) |
| FPL (laminado del plano delantero) | Espectra Rojo 2.0 |
| Dimensión de contorno | 29.2 ((H) x59.2 ((V) x1.0 ((D) mm |
| Peso | 4.1 g |
| Tensión de alimentación lógica | 3.0V típico |
| Temperatura de funcionamiento | Entre 0°C y +50°C |
| Temperatura de almacenamiento | -25 °C a +60 °C |
| Interfaz | El SPI |
| El cumplimiento | Conforme con las normas REACH y RoHS |
Aplicación
Sistema electrónico de etiquetas de estantería
Definición del pin
Pin1, NC no está conectado
Pin2, GDR / O / Control del controlador de MOSFET de potencia, este pin es el control de la unidad de entrada de MOSFET de canal N.
Pin3, RESE / I / Booster Control Input, este pin es la entrada de sentido de corriente para el circuito de control.
Pin4, NC No se conecte con otros pines NC
Pin5, VDHR / C / condensador. Este pin es el voltaje de conducción de la puerta positiva y el pin de suministro de energía para VSH2 Un condensador estabilizador debe conectarse entre VSH2 y GND.
Pin6, TSCL / O / I2C Interfaz con el sensor de temperatura digital Pin del reloj
Pin 7, TSDA / I / O / I2C Interfaz con el sensor de temperatura digital Pin de datos
Pin8, BS / I / VSS, este pin está configurando la interfaz del panel.
Pin9, BUSYN / O / Device Busy Signal, Este pin es el pin de salida de estado ocupado. Cuando el estado de ocupación es alto, no se debe interrumpir la operación del chip y no se debe enviar el comando.
Pin 10, RSTN / I / Reinicio del sistema, este pin es la entrada de señal de reinicio.
Pin11, D/C/I / Este pin es el control de datos/comando
Pin12, CSB / I / Este pin es el chip seleccionado.
Pin13, SCL / I / entrada de reloj de comunicación en serie.
Pin14, SDA / I / Entrada/salida de datos de comunicación en serie.
Pin15, VDDIO / P / Energía para pines lógicos de interfaz y I / O. Debe estar conectado con VCI.
Pin16, VCI / P / Energía para el chip
Pín17, GND / P / Tierra
Pin18, VDDD / C / Salida del regulador interno Se debe conectar un condensador entre VDD y GND.
Pin19, VPP / P / Fuente de alimentación para la programación OTP
Pin20, VSH / C / Este pin es el voltaje de conducción de la fuente positiva. Un condensador estabilizador debe conectarse entre VSH y GND.
Pin21, el condensador estabilizador VGH / C / A debe conectarse entre VGH y GND.
Pin22, VSL / C / Este pin es el voltaje de conducción de la fuente negativa y el pin de suministro de energía para VCOM.
Pin23, el condensador estabilizador VGL / C / A debe conectarse entre VGL y GND.
Pin24, VCOM / C / Este pin es el voltaje de conducción VCOM Un condensador estabilizador debe conectarse entre VCOM y GND.
3 colores EPD 2,13 pulgadas de pantalla,2.13" E-tinta ESL DisplayDibujo

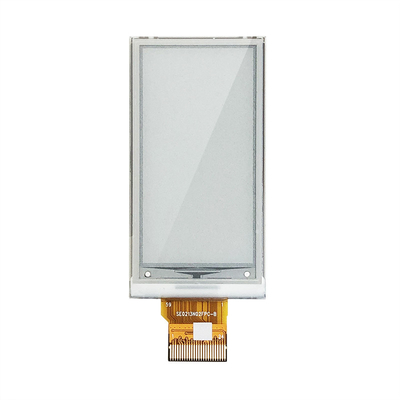

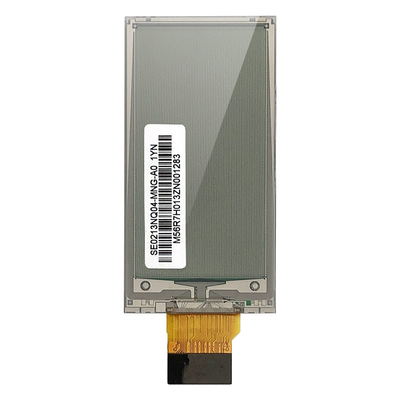

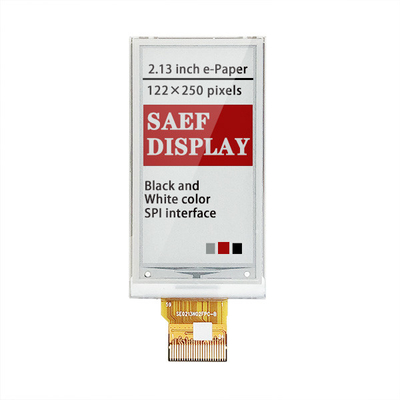

3 colores EPD 2,13 pulgadas de pantalla,2.13" E-tinta ESL DisplayImagen del producto
