Display de tinta electrónica de 1,54 pulgadas, EPD de 1,54 pulgadas Descripción de pantalla
SAEF Technology SFEPD154H-7003A01 es una pantalla electroforética de matriz activa (AM EPD), con interfaz y un diseño de sistema de referencia.y tiene capacidades de visualización completa de 2 bitsEl módulo es una pantalla electroforética de conducción de matriz TFT, con circuitos integrados que incluyen buffer de puerta, buffer de fuente, interfaz MCU, lógica de control de tiempo, oscilador, DC-DC, SRAM, LUT, VCOM.El módulo puede utilizarse en dispositivos electrónicos portátiles, como el Sistema de etiquetas electrónicas (ESL).
Características
◆ Display de 152×152 píxeles
◆ Reflexión del blanco superior al 30%
◆ Ratio de contraste superior a 10:1
◆ Ángulo de visión muy amplio
◆ Consumo de energía muy bajo
◆ Modo de reflexión pura
◆ Display bi-estable
◆ Modo de sueño profundo de corriente ultrabaja
◆ En la memoria RAM de la pantalla del chip
◆ Forma de onda almacenada en el OTP en el chip
◆ Interfaz periférica en serie disponible
◆ Oscilador incorporado en el chip
◆ Control de impulsor y regulador en el chip para generar voltaje de accionamiento VCOM, puerta y fuente
◆ Interfaz maestra de la señal I 2C para leer el sensor de temperatura externo
| Punto de información general |
Contenido |
| Tamaño de la pantalla |
1.54 pulgadas |
| Modo de muestra |
EPD de matriz activa |
| Resolución de la pantalla |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Área activa |
27.512 (H) × 27.512 (V) mm |
| Pitch de los píxeles |
0.181 ((H) × 0.181 ((V) |
| PixelConfiguración |
Rectángulo |
| Dimensión de contorno |
31.80 (H) × 37.32 ((V × 1.14 ((D)) mm |
| Peso |
2.7 g |
| Tensión de alimentación lógica |
3.0V típico |
| Temperatura de funcionamiento |
0°C a +35°C |
| Temperatura de almacenamiento |
-25 °C a +60 °C |
| Interfaz |
Unidad de valor |
| El cumplimiento |
Conforme con las normas REACH y RoHS |
Aplicación
Sistema electrónico de etiquetas de estantería
Definición del pin
Pin1, NC No se conecte con otros pines NC
Pin2, GDR / O / N-Channel MOSFET Control de la unidad de puerta
Pin3, RESE / I / Entrada de sentido de corriente para el circuito de control
Pin4, NC No se conecte con otros pines NC
Pin5, VDHR / C / fuente de conducción de voltaje positivo 1
Pin6, TSCL / O / I2C Interfaz con el sensor de temperatura digital Pin del reloj
Pin 7, TSDA / I / O / I2C Interfaz con el sensor de temperatura digital Pin de datos
Pin8, pin de selección de la interfaz BS / I / Bus
Pin9, BUSYN / O / Pin de salida de estado ocupado
Pin 10, RSTN / I / Intro de señal de reinicio.
Pin11, D/C/I/Datos/Pin de mando y control
Pin12, CSB / I / Chip seleccione el pin de entrada
Pin13, SCL / I / pin de reloj de serie (SPI)
Pin14, SDA / I / Pín de datos de serie (SPI)
Pin15, VDD / P / Energía para pines lógicos de interfaz
Pin16, VDD / P / Energía para el chip
Pin17, VSS / P / Tierra
Pin18, VDDD / C / Pin de alimentación lógico del núcleo VDDD puede regularse internamente desde VDD.
Pin19, VPP / P / Fuente de alimentación para la programación OTP
Pin20, VSH / C / fuente de conducción de voltaje positivo 2
Pin21, VGH / C / tensión de conducción de la puerta positiva
Pin22, VSL / C / Tensión de conducción de la fuente negativa
Pin23, VGL / C / tensión de conducción de la puerta negativa
La tensión de conducción de la unidad de transmisión de la unidad de transmisión de la unidad de transmisión de la unidad de transmisión de la unidad de transmisión
I = pin de entrada, O = pin de salida, I/O = pin bidireccional (input/output), P = pin de potencia, C = pin del condensador
Display de tinta electrónica de 1,54 pulgadas, EPD de 1,54 pulgadas Dibujo del producto

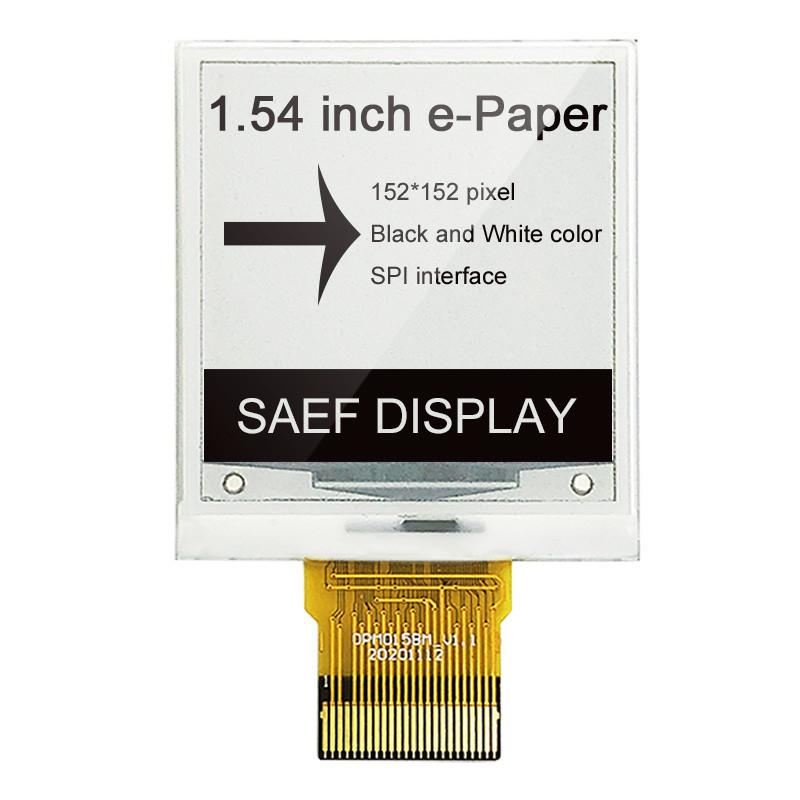

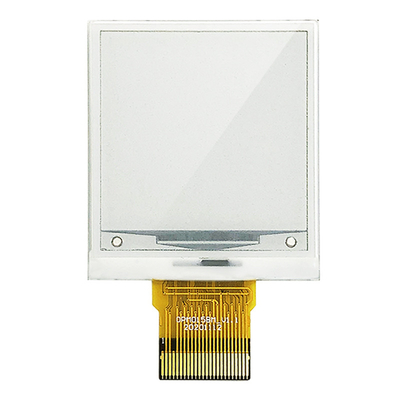

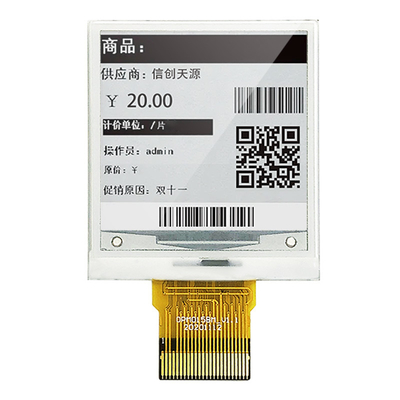

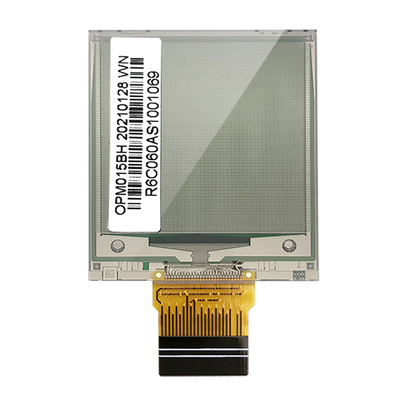

Imagen del producto Imagen del producto
