interfaz TFT LCD, grado automotriz de SPI de 5 pulgadas exhibición de 5 pulgadas
La TECNOLOGÍA SFTO500HQ-7012A-N de SAEF es una exhibición completa de TFT LCD de 5 pulgadas con la resolución 800x480 (800 horizontales por arsenal vertical de 480 pixeles). Puede ser utilizada en los sistemas integrados, automatización, equipamiento médico, dispositivo industrial, el equipo de la seguridad que requiere la exhibición de TFT en la imagen de alta calidad y colorida. SFTO500HQ-7012A-N es un tipo TFT de IPS-LCD con cd/m2 del brillo 500 - 1000 (valor típico). Puede actuar en las temperaturas de -30℃ a +85℃.
| Artículo de la información general |
Contenido |
| Tamaño de la exhibición del LCD (diagonal) |
5 pulgadas IPS |
| Estructura de módulo |
Exhibición del LCD + PWB |
| Tipo de exhibición del LCD |
TFT/TRANSMISSIVE |
| Modo de visualización del LCD |
Normalmente negro |
| Dirección de visión recomendada |
TODO EL en punto de la VISIÓN |
| Tamaño del módulo (W×H×T) |
137.30×80.97×5.50 milímetro |
| Área activa (W×H) |
108.00×64.80 milímetro |
| Número de pixeles (resolución) |
Pixel 800RGB×480 |
| Echada del pixel (W×H) |
0.135×0.135 milímetro |
| Tipo de interfaz del módulo |
interfaz de SPI de 3 alambres |
| Voltaje entrado del módulo |
5V |
| Números del color |
el 16.7M |
| Tipo del contraluz |
LED blanco |
interfaz TFT LCD, grado automotriz de SPI de 5 pulgadas dibujo de la exhibición de 5 pulgadas

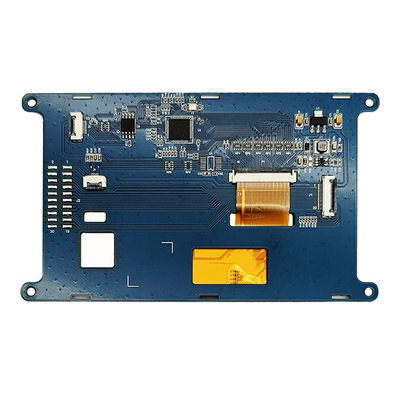

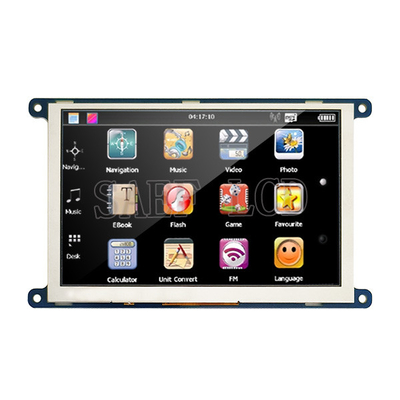

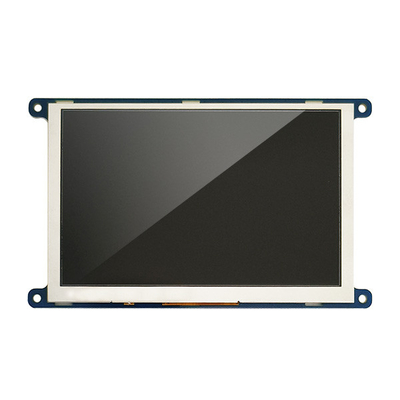

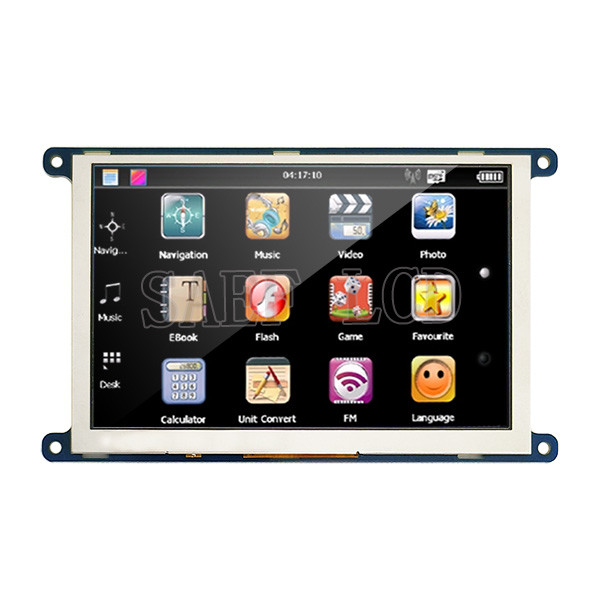

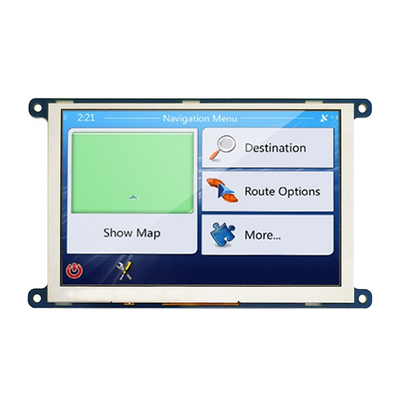

interfaz TFT LCD, grado automotriz de SPI de 5 pulgadas imagen de producto de la exhibición de 5 pulgadas
Definición del Pin:
Descripción del interfaz J1&J2
Pin1~2, VCC5V/fuente de alimentación/fuente de alimentación del módulo (tipo 5V.)
Pin3~4, Tierra / Fuente de alimentación/ Tierra del poder
Pin5, LCD_CS/ Yo / Perno de Chip Select para 3 el alambre I/F. serial.
Pin6, NC/-/ Ninguna conexión
Pin7, LCD_SCLK/ Yo /Reloj 3 del alambre I/F. serial.
Pin8, LCD_INT/O / La salida de la interrupción para que anfitrión indique la situación.
Pin9, LCD_RST/I/ Esto es un perno bajo activo del reset para el LCD.
Pin10, LCD_SDA / Entrada-salida/ perno de los datos de la BI-dirección 3 del alambre SPI I/F.
Pin11, CTP_INT (NC) /O/ Interrupción externa del CTP al anfitrión
Pin12, CTP_SCL ()/YO DEL NC/ Entrada de reloj del CTP I2C
Pin13, CTP_SDA ()/ENTRADA-SALIDA DEL NC/ Entrada y salida de datos del CTP I2C
Pin14, CTP_RST (NC) / Yo / La señal de reset externa del CTP, punto bajo es activa
Pin15, NC /-/ Ninguna conexión
Pin16, Fuente de la tierra/de alimentación/ Tierra del poder
Pin17, NC /-/ Ninguna conexión
Pin18, NC / -/ Ninguna conexión
Pin19, NC /- / Ninguna conexión
Pin20, Tierra /Fuente de alimentación/ Tierra del poder
Descripción del interfaz J3 (interfaz ardiente de destello de SPI)
Pin1, SF_CLK / Yo / Entrada de reloj serial
Pin2, SF_DI / Yo / Los datos entraron
Pin3, SF_DO / O / Salida de datos
Pin4, SF_CS / Yo / Chip Select Input
Pin5, LCD_RST / Yo / Señal de RESET del LCD. Este perno debe ser tirón bajo
Pin6, Tierra / Fuente de alimentación / Tierra del poder
Pin7, NC / - / Ninguna conexión
Pin8, NC / - / Ninguna conexión
Pin9~10, 3.3V / Fuente de alimentación / Fuente de alimentación para el flash de SPI (tipo 3.3V.)
