Datos del producto:
|
| Palabras clave: | HDMI de 7 pulgadas para pantalla Raspberry PI | Resolución: | 1024x600 |
|---|---|---|---|
| Interfaz CTP: | USB | Luminancia de superficie: | 500 cd/m2 - 1000 cd/m2 |
| Pantalla táctil: | CTP (pantalla táctil capacitiva) | patas: | 19 |
| Dirección de visualización: | IPS Todos los ángulos de visión (80/80/80/80) | Vida útil del LED: | 40.000 horas |
| Temperatura de funcionamiento.: | –20 ℃ a +70 ℃ | Cumplimiento: | Cumple con REACH y RoHS |
| Resaltar: | Exhibición capacitiva de HDMI TFT,Exhibición de la frambuesa pi HDMI TFT,Exhibición industrial de la frambuesa pi TFT |
||
Pantalla HDMI de 7 pulgadas, pantalla PCAP TFT de 7 pulgadas
SFRA700H-1024600ACT-01 es un módulo HDMI TFT LCD que integró TFT LCD, PCAP touch y placa de conducción.
1- El módulo presenta perfectamente la salida de señal digital HDMI de la PC en la pantalla LCD de 1024*600.
2-Compatible con los estándares HDMI 1.3, HDMI 1.4, HDCP 1.4, HDCP 2.2.La fuente de señal HDMI es compatible con las mini PC convencionales como Raspberry Pi, BB Black, Banana Pi, etc.
3- TOUCH es de USB a I2C, no es necesario instalar controladores.
4- El diseño se utiliza principalmente en la pantalla Raspberry Pi, y también se puede utilizar en otros dispositivos táctiles de pantalla pequeña de control industrial HDMI.Cuando se usa como una pantalla Raspberry Pi, es compatible con Raspbian, Ubuntu, WIN10 IOT y otros sistemas, con un solo toque.
5- cuando se usa como pantalla de computadora, es compatible con Windows 7/8/10, toque de cinco puntos, sin controlador.
| Versión | 01 | ||
| Señal compatible | HDMI | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p | |
| TOCAR | USB estándar | ||
| vga | No apoyo | ||
| Interfaz en la placa base | aporte | HDMI | Un parche tipo HDMI parche hembra de 19 pines (horizontal) |
| USB | MICRO 5P USB hembra tipo B 5.9MM (horizontal) | ||
| Interfaz de auriculares | CAROLINA DEL NORTE | ||
| Interfaz táctil | 6 pines | FPC-0.5-6PIN (horizontal) | |
| interfaz de pantalla | RGB de 50 pines | FPC-0.5-50PIN (horizontal) | |
| Audio | Salida de audio | 8Ω1.5W | 4PIN-1.25 H1.8 Asiento hembra ultrafino (horizontal) |
| Fuente de alimentación | Entrada de alimentación | Entrada USB 5V (+/-0.5V) | |
| Display Vop | 3,3 V | ||
| Operación de energía | Poder en la pantalla | ||
| Consumo de energía en espera de la placa base | ＜0.25W | ||
| Menú OSD | Menú (reserva) | Brillo, contraste, corrección automática, fase, reloj, posición de campo, configuración de funciones, reinicio, etc. | |
| Idioma (reserva) | Chino, inglés, francés, alemán, italiano, español, ruso, coreano, japonés, etc. | ||
| botón (reservado) | ENCENDIDO, MENÚ, ARRIBA, ABAJO, SALIR | ||

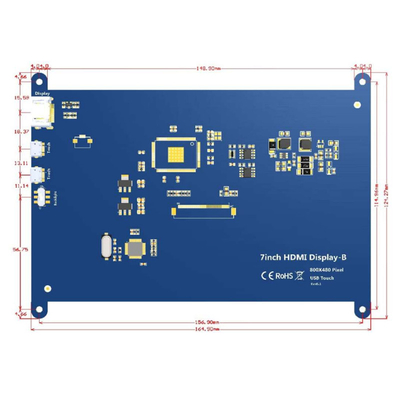

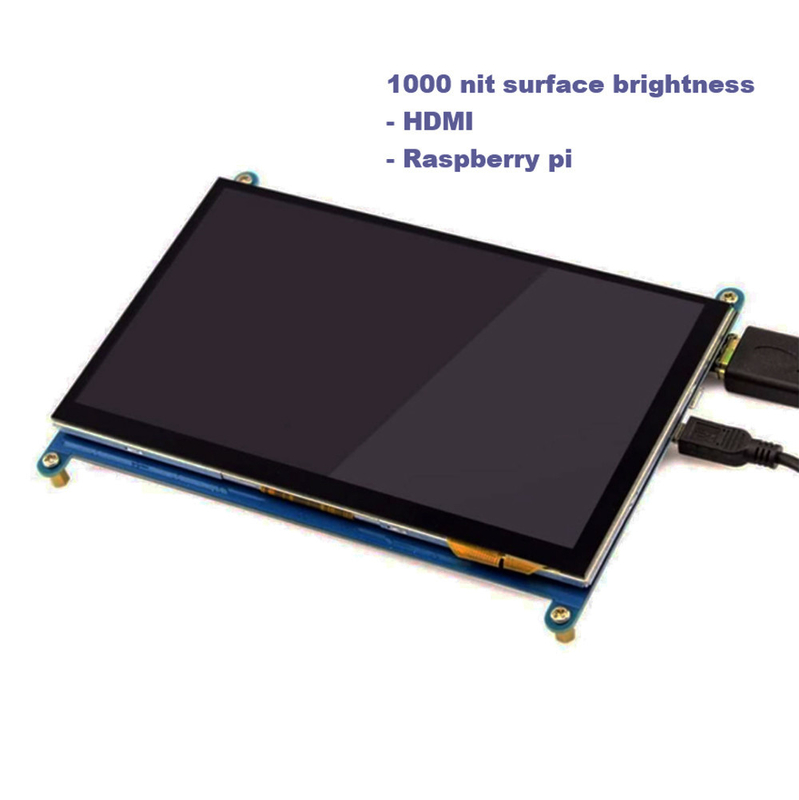

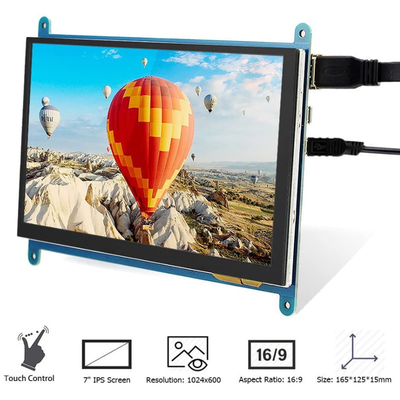

Pantalla HDMI de 7 pulgadas, pantalla PCAP TFT de 7 pulgadasImagen del producto
Definición de pin de interfaz HDMI
| 1 | DATOS TMDS2+ |
| 2 | TMDS DATA2 Blindado |
| 3 | DATOS TMDS2- |
| 4 | DATOS TMDS1+ |
| 5 | TMDS DATA1 Blindado |
| 6 | DATOS TMDS1- |
| 7 | DATOS TMDS0+ |
| 8 | TMDS DATA0 Blindado |
| 9 | DATOS TMDS0- |
| 10 | RELOJ DE DATOS TMDS+ |
| 11 | RELOJ DE DATOS TMDS Blindado |
| 12 | RELOJ DE DATOS TMDS- |
| 13 | CEC (control de electrónica de consumo opcional) |
| 14 | Reservado (en cable pero NC en dispositivo) |
| 15 | SCL(DDC) |
| dieciséis | SDA(DDC) |
| 17 | Tierra DDC/CEC |
| 18 | +5V (fuente de alimentación) |
| 19 | Cable de sonda intercambiable en caliente |
Definición de pines USB (5V)
| 1 | CCV |
| 2 | CAROLINA DEL NORTE |
| 3 | CAROLINA DEL NORTE |
| 4 | CAROLINA DEL NORTE |
| 5 | TIERRA |
Definición de pin USB TP
| 1 | CCV |
| 2 | D- |
| 3 | D+ |
| 4 | CAROLINA DEL NORTE |
| 5 | TIERRA |
Interfaz de altavoz Pin Definición
| 1 | RUTA+ |
| 2 | DERROTA- |
| 3 | PATÁN- |
| 4 | GANADERO+ |
6,Definición de pines LCD
| 1 |
VLED+
|
Alimentación para retroiluminación LED (ánodo)
|
| 2 |
VLED+
|
Alimentación para retroiluminación LED (ánodo)
|
| 3 |
VLED-
|
Alimentación para retroiluminación LED (Cátodo)
|
| 4 |
VLED-
|
Alimentación para retroiluminación LED (Cátodo)
|
| 5 |
TIERRA
|
Tierra de energía
|
| 6 |
VCOM
|
Voltaje común
|
| 7 |
DVDD
|
Potencia para circuito digital
|
| 8 |
MODO
|
Selección de modo DE/SYNC
|
| 9 |
Delaware
|
Habilitar entrada de datos
|
| 10 |
contra
|
Entrada de sincronización vertical
|
| 11 |
SA
|
Entrada de sincronización horizontal
|
| 12 |
B7
|
Datos azules (MSB)
|
| 13 |
B6
|
Datos azules
|
| 14 |
B5
|
Datos azules
|
| 15 |
B4
|
Datos azules
|
| dieciséis |
B3
|
Datos azules
|
| 17 |
B2
|
Datos azules
|
| 18 |
B1
|
Datos azules
|
| 19 |
B0
|
Datos azules (LSB)
|
| 20 |
G7
|
Datos verdes (MSB)
|
| 21 |
G6
|
datos verdes
|
| 22 |
G5
|
datos verdes
|
| 23 |
G4
|
datos verdes
|
| 24 |
G3
|
datos verdes
|
| 25 |
G2
|
datos verdes
|
| 26 |
G1
|
datos verdes
|
| 27 |
G0
|
Datos verdes (LSB)
|
| 28 |
R7
|
Datos rojos (MSB)
|
| 29 |
R6
|
Datos rojos
|
| 30 |
R5
|
Datos rojos
|
| 31 |
R4
|
Datos rojos
|
| 32 |
R3
|
Datos rojos
|
| 33 |
R2
|
Datos rojos
|
| 34 |
R1
|
Datos rojos
|
| 35 |
R0
|
Datos rojos (LSB) |
| 36 |
TIERRA
|
Tierra de alimentación
|
| 37 |
DCLK
|
reloj de muestra
|
| 38 |
TIERRA
|
Tierra de alimentación
|
| 39 |
I/D
|
Selección izquierda/derecha
|
| 40 |
U/D
|
Selección arriba/abajo
|
| 41 |
VGH
|
Voltaje de puerta ON
|
| 42 |
VGL
|
Voltaje de puerta apagada
|
| 43 |
AVDD
|
Potencia para circuito analógico
|
| 44 |
REINICIAR
|
Pin de reinicio global.
|
| 45 |
CAROLINA DEL NORTE
|
Sin conexión
|
| 46 |
VCOM
|
Voltaje común
|
| 47 |
DITHB
|
función de difuminado
|
| 48 |
TIERRA
|
Tierra de alimentación
|
| 49 |
CAROLINA DEL NORTE
|
Sin conexión
|
| 50 |
CAROLINA DEL NORTE
|
Sin conexión
|
Definición de pines del panel táctil
| 1 | VDD | |
| 2 | TIERRA | |
| 3 | TP-INT | |
| 4 | TP-RST | |
| 5 | TP-SCL | |
| 6 | TP-SDA |
