Display TFT de 7 pulgadas de grado industrial 1024X600 puntos Interfaz RGB con CTP Introducción del producto
La pantalla TFT de grado industrial SF-TC700B-8619A-CT6 es una pantalla LCD TFT de ángulo de visión completo tipo IPS de 7 ′′ con resolución de 1024x600 píxeles.y la capa de vidrio es personalizableEste módulo LCD tiene una dimensión de contorno de 164.7x99.7x4.43 mm y una dimensión AA de 154.21x85.92 mm. La interfaz LCM es de 24 bits de interfaz RGB, 50 pines. La interfaz CTP es I2C.
La pantalla táctil SF-TC700B-8619A-CT6 tiene un brillo de superficie de 300 cd/m2 (nits), también puede diseñarse para ser de 1000 cd/m2 (nits).Este módulo LCD TFT de 7 ′′ se utiliza ampliamente en equipos de medición, dispositivos médicos, automatización del hogar, sistema de seguridad de acceso, etiqueta de precio del supermercado y electrodomésticos, dispositivo GPS, etc.
Características
| Palabras clave: |
Pantalla TFT industrial de 7 pulgadas |
| Resolución: |
1024x600 puntos |
| Interfaz LCD TFT: |
RGB |
| Pantalla táctil: |
CTP ((Pantalla táctil capacitiva) |
| Las pines: |
50 |
| Luminancia de la superficie: |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Interfaz CTP: |
Interfaz I2C |
| Dimensión de contorno: |
164.7x99.7x4.43 mm |
| Área activa: |
154.21x85.92 mm |
| Dirección de visión: |
IPS Todo el ángulo de visión ((80/80/80/80) |
| Temperatura de funcionamiento |
-20°C a +70°C |
| Duración del LED: |
40000 horas |
| Certificado: |
Se aplicará la norma ISO 9001:2015 / ISO 14001:2015 |
| Conformidad: |
Conforme a las normas de Rohs & Reach |
Display TFT de 7 pulgadas de grado industrial 1024X600 puntos Interfaz RGB con dibujo del producto CTP
Definición del pin
| Número del pin |
El símbolo |
Descripción |
| 1 |
LED+ |
Potencia para retroiluminación LED (ánodo) |
| 2 |
LED+ |
Potencia para retroiluminación LED (ánodo) |
| 3 |
LED- |
Potencia para retroiluminación LED (catodo) |
| 4 |
LED- |
Potencia para retroiluminación LED (catodo) |
| 5 |
El GND |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| 6 |
VCOM (Comunidad de Control de Vuelos) |
Un voltaje de alimentación al electrodo común del panel TFT |
| 7 |
El DVDD |
Potencia para circuitos digitales y analógicos |
| 8 |
Modo de trabajo |
Se seleccionará el modo DE/SYNC. MODE=0:Modo SYNC; MODE=1:Modo DE; |
| 9 |
DE |
Entrada de datos Habilitar el modo TTL |
| 10 |
V.S. |
Entrada de sincronización vertical |
| 11 |
HC |
Entrada de sincronización horizontal |
| 12 ~ 19 |
B7~B0 |
Datos en azul |
| 20 ~ 27 |
G7~G0 |
Datos verdes |
| Entre 28 y 35 |
R7 ~ R0 |
Datos en rojo |
| 36 |
El GND |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| 37 |
DCLK |
Entrada de reloj RGB paralela |
| 38 |
El GND |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| 39 |
El número de personas |
Selección izquierda / derecha |
| 40 |
U/D |
Configuración de escaneo de conductor de puerta hacia arriba/abajo |
| 41 |
VGH |
Puerta encendida |
| 42 |
VGL |
Puerta de apagado de tensión |
| 43 |
AVDD |
Potencia para circuito analógico |
| 44 |
Reinicio |
Pin de reinicio global |
| 45 |
No incluido |
No hay conexión. |
| 46 |
VCOM (Comunidad de Control de Vuelos) |
Un voltaje de alimentación al electrodo común del panel TFT |
| 47 |
DITHB |
Activar/desactivar la función de contención |
| 48 |
Nombre de la entidad |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| 49 |
No incluido |
No hay conexión. |
| 50 |
No incluido |
No hay conexión. |

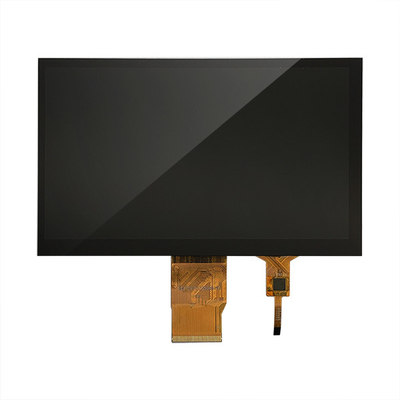

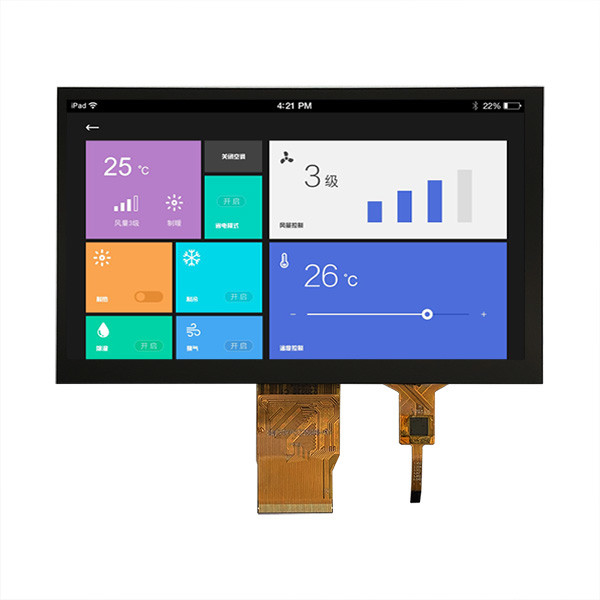

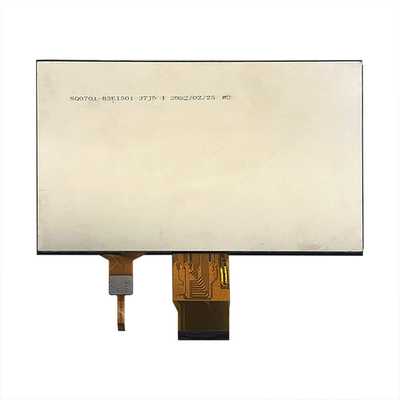

Display TFT de 7 pulgadas de grado industrial 1024X600 puntos Interfaz RGB con imagen del producto CTP
Fabricante de módulos de pantalla LCD TFT - más de 300 artículos estándar TFT en línea
SAEF Technology es un fabricante líder mundial de pantallas LCD TFT con sede en China. SAEF ofrece una amplia gama de productos de módulos de pantalla TFT de tamaño pequeño a mediano en tamaños que van desde 0,96",1.28", uno.77, 2", 2.4", 2.8", 3.2", 3.5", 4.3", 5" 5.6", 5.7", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25",27" y 28" TFT (tamaño diagonal del área activa) y así sucesivamenteHay más de 300 modelos estándar de TFT enumerados en este sitio web; además, casi cada artículo es aceptable para derivar de los artículos estándar para satisfacer los requisitos de los clientes.
Las pantallas SAEF TFT están clasificadas según la norma industrial, incluidos los módulos TFT-LCD estándar, IPS TFT, TFT LCD de alto brillo (pantalla legible a la luz solar), paneles TFT con tableros de control,Tipo de barra TFT, LCD TFT de amplia temperatura. Estas pantallas incluyen modos de paisaje o retrato.Las pantallas LCD SAEF TFT están disponibles en varias resoluciones, así como la pantalla táctil opcional en tecnología capacitiva resistiva y proyectada (PCAP touch screen)Muchos de nuestros módulos de visualización TFT tienen más de una interfaz disponible, incluyendo MCU, RGB, TTL, LVDS y MIPI DSI.Los módulos SAEF TFT son perfectos para varias aplicaciones, incluido el control industrial, máquina de café, equipo médico, sistema POS, automatización, navegador GPS, artículos blancos, control de energía, telecomunicaciones, equipo médico, etc.
