3,7" exhibición IPS de TFT LCD del retrato de la pulgada WVGA 480x800 todo el interfaz de los ángulos de visión HX8369 RGB
Retrato 3,7" módulo de TFT LCD, 3,7" descripción de 480x800 TFT
La tecnología SF-TC370S-9793A-N de Saef es módulo de TFT LCD de la pulgada de una talla 3,7 diagonal” con los pixeles de la resolución 480x800. Este módulo se incorpora con HX8369 IC; incluye el regulador y las funciones de IC del conductor, apoyan el interfaz del RGB, y la gama del voltaje de fuente (Vdd) de 2.6V a 3.3V, 2.8V típico.
El módulo de SF-TC370S-9793A-N TFT LCD es modo de retrato con brillo 200 liendres (valor típico). El módulo también está disponible para la pantalla táctil resistente y la pantalla táctil capacitiva proyectada opcionales. SF-TC370S-9793A-N puede actuar en las temperaturas de -20℃ a +70℃; su almacenamiento gama de temperaturas de -30℃ a +80℃. Este 3,7" módulo de TFT LCD de la pulgada es ampliamente utilizado en el horno del máquina del café, microondas, el escáner, la automatización casera, el sistema del control de acceso, el equipo de supervisión, analizadores, sistema de seguridad, sistema de irrigación del jardín, el etc.
| Producto: |
3,7" pulgada IPS TFT LCD |
Resolución: |
puntos 480x800 |
| Interfaz: |
RGB |
Pantalla táctil: |
Adaptable |
| Dirección de visión: |
Todos los ángulos de visión (IPS) |
Conductor IC: |
HX8369 |
| Pin Number: |
40 pernos |
Tamaño del módulo: |
53,48 x 91,72 x 1,6 milímetros |
| Área activa: |
48,24 x 80,4 milímetros |
Conexión: |
Tipo del conector
(Puede ser modificado para requisitos particulares)
|
| Luminancia superficial: |
200 Cd/m2 (liendres) |
Temporeros de funcionamiento.: |
-20℃ a +70℃ |
| Curso de la vida del LED: |
40.000 horas |
Conformidad: |
ALCANCE y RoHS obedientes |
Pin Definition
Pin1, tierra, Tierra.
Pin2, AVDD (2.8V), Voltaje de la fuente de alimentación 2.8V.
Pin3, VDDIO (1.8V), Voltaje de la fuente de alimentación 1.8V.
Pin4~Pin9, R5-R0, Entrada-salida de los datos de la exhibición.
Pin10~Pin15, G5-G0, entrada-salida de los datos de la exhibición.
Pin16~Pin21, B5-B0, Entrada-salida de los datos de la exhibición.
Pin22, LCDC_RST, Señal de entrada de reset de LCM.
Pin23, LCDC_VSYNC, Sincronización vertical. Señal en RGB I/F
Pin24, LCDC_HSYNC, Sincronización horizontal. Señal en RGB I/F.
Pin25, SPI_SDO, Señal de salida serial en SPI I/F.
Pin26, SPI_SDI, Señal de entrada serial en SPI I/F.
Pin27, SPI_SCLK, una señal de reloj síncrono en SPI I/F.
Pin28, SPI_CS, Perno selecto de la entrada del microprocesador (el “punto bajo” permite) en SPI I/F.
Pin29, LCDC_PCLK, Señal de reloj del pixel en RGB I/F.
Pin30, LCDC_DEN, Los datos permiten la señal en el modo 1. del RGB I/F.
Pin31, LEDK8, cátodo del LED
Pin32, LEDK7, cátodo del LED
Pin33, LEDK6, cátodo del LED
Pin34, LEDK5, cátodo del LED
Pin35, LEDK4, cátodo del LED
Pin36, LEDK3, cátodo del LED
Pin37, LEDK2, cátodo del LED
Pin38, LEDK1, cátodo del LED
Pin39, LEDA, Ánodo del LED
Pin40, tierra, Tierra
Retrato 3,7" módulo de TFT LCD, 3,7" dibujo de 480x800 TFT

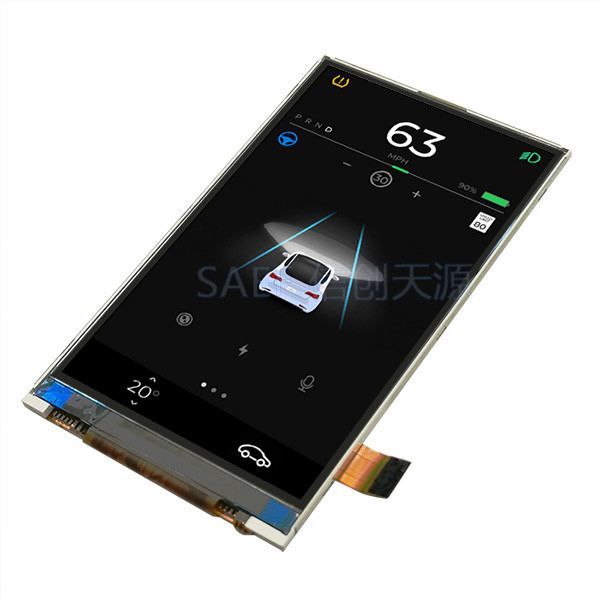

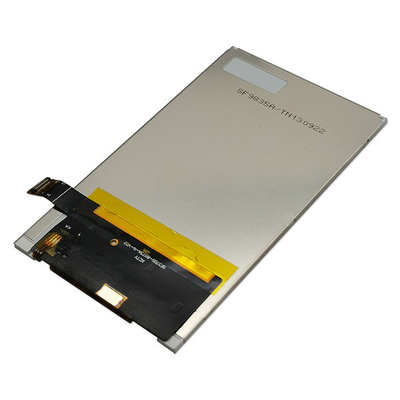

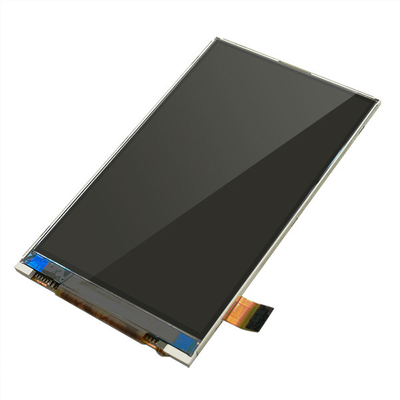

Retrato 3,7" módulo de TFT LCD, 3,7" imagen de producto real de 480x800 TFT
