Datos del producto:
|
| Producto: | Exhibición de TFT de 3,5 pulgadas | Resolución: | pixeles 320x480 |
|---|---|---|---|
| Número del pin: | 45 pernos | Interfaz: | Interfaz MCU +RGB |
| Esquema de la oscuridad.: | 54.9x82.94x2.1 (mm) | Dirección de visión: | A las doce. |
| Pantalla táctil: | sin pantalla táctil | Control de conducción: | ST7796S |
| Conexión: | Enchufe | Luminancia superficial: | 300 Cd/m2 |
| Temperatura de funcionamiento.: | -20 °C a +70 °C | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Exhibición del módulo de TFT LCD de 3,5 pulgadas,Exhibición del módulo de ST7796S TFT LCD |
||
Sobre este artículo SF-TC350H-8417A-N
3La pantalla de módulo LCD TFT de grado industrial de 0,5 pulgadas con una resolución de matriz de puntos de 320x480, equipada con un circuito integrado de controladores ST7796S, es una solución de visualización de alta calidad diseñada para pantallas frontales de dispositivos inteligentes.Las características de este monitor son las siguientes::
Contraste: las pantallas LCD TFT de grado industrial suelen tener un alto contraste para garantizar la capasidad de las imágenes y la vivacidad de los colores.
Interfaz: se pueden proporcionar múltiples opciones de interfaz, como interfaz RGB, LVDS, etc., para satisfacer las necesidades de diferentes sistemas.
Servicios personalizados: Basados en las necesidades del cliente, se pueden proporcionar servicios personalizados, incluido el tamaño, la resolución, la interfaz y la funcionalidad.
Durabilidad: se utilizan componentes de grado industrial para garantizar la estabilidad y durabilidad a largo plazo de la pantalla, adecuada para un funcionamiento ininterrumpido las 24 horas del día, los 7 días de la semana.
Este monitor es una solución de visualización ideal para aplicaciones industriales y comerciales debido a su alta resolución, alto brillo, alto contraste y durabilidad de grado industrial.
Características
| Producto: | 3Display TFT de 5 pulgadas | Resolución: | 320x480 píxeles |
|---|---|---|---|
| Número de pin: | 45 pines | Interfaz: | Interfaz MCU + RGB |
| Esquema de la luz: | 54.9x82.94x2.1 mm | Dirección de visión: | A las doce. |
| Pantalla táctil: | Sin pantalla táctil | Control del conductor: | Se aplicará el procedimiento siguiente: |
| Conexión: | Enchufe | Luminancia de la superficie: | 300 Cd/m2 |
| Temperatura de funcionamiento | -20°C a +70°C | Conformidad: | Conforme con las normas REACH y RoHS |
Dibujo de contorno mecánico
Definición del pin de interfaz
|
- No, no es así. |
Nombre del PIN |
En el caso de las empresas |
Descripción |
|
1 a 6 |
K1-K6 |
¿ Qué? |
Cátodo LED |
|
7 |
A. No |
¿ Qué? |
Anodo LED |
|
8 |
El GND |
Yo... |
En el suelo |
|
9 a 10 |
CCC de riesgo |
Yo... |
Fuente de alimentación 2.8V Voltado |
|
11 |
No incluido |
- |
Se pone abierto |
|
12 |
Las empresas |
Yo... |
Pin de entrada para la señal de selección de chips |
|
13 |
RS |
Yo... |
Seleccionar la señal del registro |
|
14 |
WR |
Yo... |
Escribir el pin de entrada de la señal de estroboscopio |
|
15 |
Investigación y desarrollo |
Yo... |
Leer el pin de entrada de la señal de estroboscopio |
|
16 |
El SDA |
Yo... |
Pin de entrada de la interfaz SPI |
|
17 |
ODS |
Yo... |
Interfaz de salida de SPI Pin |
|
Entre los 18 y los 35 |
Se trata de un sistema de control de las emisiones. |
En el caso de las empresas |
Muestra datos de entrada y salida |
|
36 |
DE |
Yo... |
Control de datos de entrada habilitado |
|
37 |
DCLK |
Yo... |
Señal de reloj para tomar muestras de cada fecha |
|
38 |
El HSYNC |
Yo... |
Señal de sincronización horizontal |
|
39 |
El GND |
Yo... |
En el suelo |
|
40 |
VSYNC |
Yo... |
Señal de sincronización vertical |
|
41 |
Reinicio |
Yo... |
LCM Reiniciar señal de entrada |
|
42 a 44 |
Se aplicará el procedimiento siguiente: |
Yo... |
Seleccionar el modo de interfaz de MCU. |
|
45 |
El GND |
Yo... |
En el suelo |
Límites máximos absolutos
|
Punto de trabajo |
El símbolo |
Valor |
Unidad |
|
Voltagem de la fuente de alimentación para la lógica |
VDD |
0.3 ~ 4.6 |
V. |
|
Voltado de entrada |
El vino |
VDD + 0.3 |
V. |
|
Temperatura de funcionamiento |
- ¿Qué es? |
- De 20 a 70 años |
°C |
|
Temperatura de almacenamiento |
Tstg |
-30 a 80 años |
°C |
Características de la CC
|
Punto de trabajo |
El símbolo |
- ¿ Qué? |
El tipo |
- ¿ Qué es? |
Unidad |
Condición de ensayo |
|
Voltado de funcionamiento |
VDD |
2.6 |
2.8 |
3.3 |
V. |
- |
|
Corriente de suministro |
DPI |
- |
- |
5 |
- ¿Qué es? |
VDD = 2,8 V, Ta = 25 °C |
|
Voltado de entrada |
VIH |
0.8VDD |
- |
VDD |
V. |
- |
|
VIL |
0 |
- |
0.2VDD |
V. |
||
|
Corriente de fuga de entrada |
IIL |
- Es una.0 |
- |
1.0 |
- ¿Qué es? |
VIN = VDD o VSS |
Características electroópticas de la luz de fondo
|
Punto de trabajo |
El símbolo |
En el caso de las |
Tipo de producto |
Se trata de: |
Unidad |
Prueba Condición |
|
Válvula de alimentación |
Vf |
- |
3.2 |
3.4 |
V. |
Si = 140 mA |
|
Corriente de suministro |
Si es |
- |
140 |
- |
- ¿Qué es? |
- |
|
Voltagem inversa |
- ¿ Qué? |
- |
- |
5 |
V. |
- |
|
Disipación de energía |
Pd |
- |
- |
- |
MW |
- |
|
Intensidad luminosa para LCM |
- |
|
300 |
- |
Cd/m2 |
Si = 140 mA |
|
Uniformidad para la CML |
- |
- |
- |
- |
Porcentaje |
Si = 140 mA |
|
Color de luz de fondo |
Blanco |
|||||

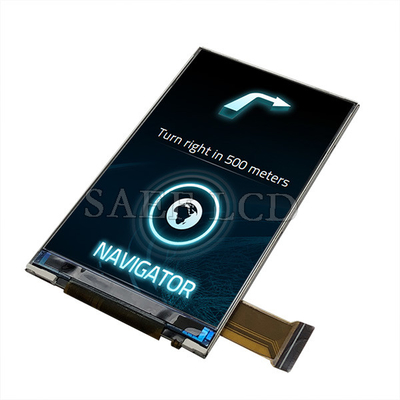

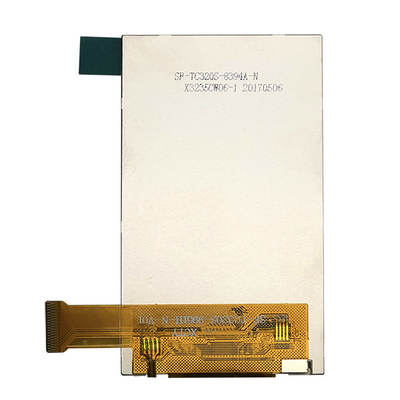

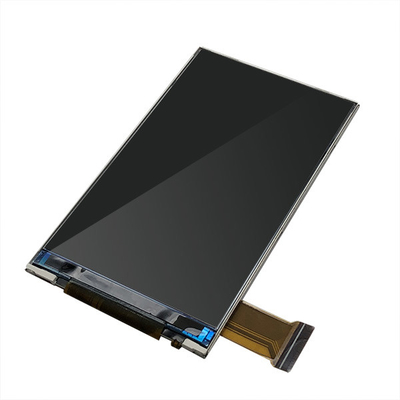

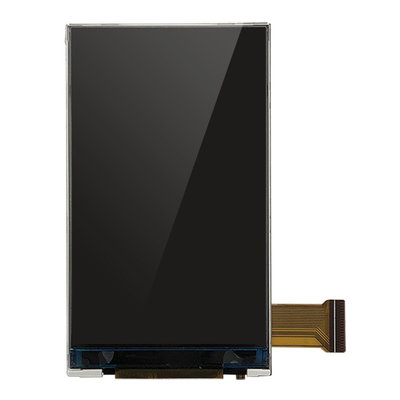

Imagen del producto
