Datos del producto:
|
| Palabras clave: | Exhibición de TFT LCD de 4,3 pulgadas | Pantalla táctil: | pantalla táctil resistente |
|---|---|---|---|
| Resolución: | Las demás: | Dimensión del vidrio de cubierta: | No |
| Interfaz: | rgb | Luminancia superficial: | 250 cd/m2 |
| Duración del LED: | 40,000 horas | Las pines: | 40 pines |
| Dirección de visión: | A las seis. | Conexión: | ZIF / enchufe |
| Temperatura de funcionamiento.: | – 20℃ a +70℃ | Vop: | 3V - 3.6V, típicamente 3.3V |
| Resaltar: | Exhibición de 40 Pin TFT LCD,exhibición de 480x272 TFT LCD,RGB LCD 480x272 |
||
4Modulo LCD RGB con pantalla TFT táctil resistiva de.3 pulgadasDescripción
Características del producto
| Palabras clave: | 4Display LCD TFT de 3 pulgadas | Pantalla táctil: | Pantalla táctil resistiva |
|---|---|---|---|
| Resolución: | 480x272 | Capa de vidrio: | Producción de productos |
| Interfaz: | RGB | Luminancia de la superficie: | 250 Cd/m2 |
| Duración del LED: | 40000 horas | Las pines: | 40 pines |
| Dirección de visión: | A las seis. | Conexión: | ZIF / Enchufe |
| Temperatura de funcionamiento | ¥20°C a +70°C | - ¿ Qué es eso? | 3V - 3.6V, típicamente 3.3V |
4Modulo LCD RGB con pantalla TFT táctil resistiva de.3 pulgadasDibujo
Definición del pin de interfaz
| - No, no es así. | El pin | En el caso de las empresas | Descripción |
| 1 | LED-K | Yo... | Cátodo LED |
| 2 | LED-A | Yo... | Anodo LED |
| 3 | VSS | Yo... | El poder de tierra |
| 4 | VDD | Yo... | Fuente de energía |
| 5 | R01 | Yo... | Señales de datos RED (LSB) |
| 6 | R02, R02, R02, R02, R02, R02, R02, R02, R02, R02, R02, R02, R02, R02, R02, R02, R02, R02, R02, R02, R02, R02, R02, R02, R02, R02, R03, R03, R03, R03, R03, R04, R04, R04, R04, R04, R04, R04, R04, R04, R04, R04, R04, R04, R04, R04, R04, R04, R04, R04, R04, R04, R04, R04, R04, R04, R04, R04, R04, R04, R04, R04, R04, R04, R04, R04, R04, R04, R04, R04, R04, R04, R04, R04, R04, R04, R04, R04, R04, R04, R04, R04, R04, R04, R04, | Yo... | Signo de datos rojo |
| 7 | R03, en el caso de las empresas | Yo... | Signo de datos rojo |
| 8 | R04, en el caso de las empresas | Yo... | Signo de datos rojo |
| 9 | R05, | Yo... | Signo de datos rojo |
| 10 | R06 | Yo... | Signo de datos rojo |
| 11 | R07 | Yo... | Signo de datos rojo |
| 12 | R08: | Yo... | Signo de datos rojo |
| 13 | G01 | Yo... | La señal de datos verde (LSB) |
| 14 | G02 | Yo... | Señales de datos verdes |
| 15 | G03 | Yo... | Señales de datos verdes |
| 16 | G04 | Yo... | Señales de datos verdes |
| 17 | G05 | Yo... | Señales de datos verdes |
| 18 | G06 | Yo... | Señales de datos verdes |
| 19 | G07 | Yo... | Señales de datos verdes |
| 20 | G08 | Yo... | Señales de datos verdes |
| 21 | B01 | Yo... | Señales de datos azules (LSB) |
| 22 | B02 | Yo... | Señales de datos azul |
| 23 | B03 | Yo... | Señales de datos azul |
| 24 | B04 | Yo... | Señales de datos azul |
| 25 | B05 Las empresas | Yo... | Señales de datos azul |
| 26 | B06 | Yo... | Señales de datos azul |
| 27 | B07 | Yo... | Señales de datos azul |
| 28 | B08 | Yo... | Señales de datos azul |
| 29 | VSS | Yo... | El poder de tierra |
| 30 | DLCK | Yo... | Señal de reloj para tomar muestras de cada fecha |
| 31 | DISP | Yo... | Muestra la señal de encendido/apagado |
| 32 | El HSYNC | Yo... | Señal de sincronización horizontal |
| 33 | VSYNC | Yo... | Señal de sincronización vertical |
| 34 | DE | Yo... | Control de datos de entrada habilitado |
| 35 | No incluido | - | Abierto |
| 36 | El GND | Yo... | El poder de tierra |
| 37 | XR | Yo... | PIN del panel táctil |
| 38 | YD | Yo... | PIN del panel táctil |
| 39 | El número de | Yo... | PIN del panel táctil |
| 40 | YU | Yo... | PIN del panel táctil |

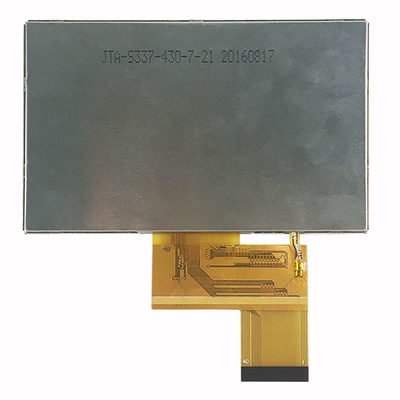

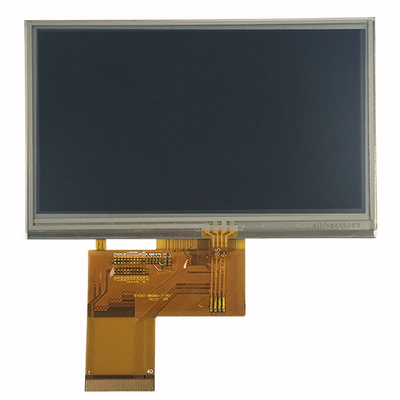

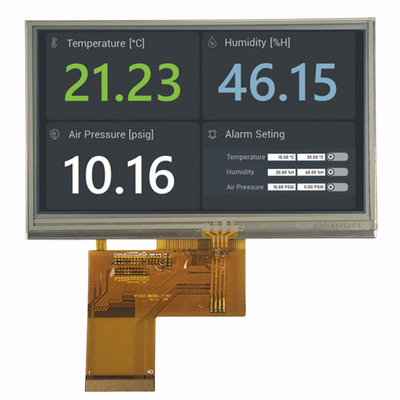

4.3 pulgadas TFT con toque resistivo RGBMódulo LCD Imagen real del producto
Palabra clave de búsqueda: LCD de 4.3 pulgadas, LCD de 4.3 pulgadas,4.3 pulgadas TFT LCD, TFT LCD 4.3, 4,3 pulgadas de pantalla TFT, 4,3 pulgadas de pantalla TFT, 4,3 pulgadas de pantalla TFT, 4,3 pulgadas de pantalla TFT
