Datos del producto:
|
| Palabras claves: | exhibición de TFT LCD de 5,6 pulgadas | Pantalla táctil: | Panel táctil resistente (opción con el CTP) |
|---|---|---|---|
| Resolución: | 640x480 | Dimensión del vidrio de cubierta: | ODM |
| Interfaz: | RGB | Luminancia superficial: | 280 cd/m2 |
| Curso de la vida del LED: | 40.000 horas | pernos: | 40 |
| Dirección de visión: | Las 6 | Conformidad: | ALCANCE y RoHS obedientes |
| Resaltar: | 40 pulgada TFT LCD del Pin 5,6,Pulgada TFT LCD del RGB 5 |
||
Exhibición de TFT Lcd 5,6 panel táctil de Pin Color Display With Resistive del interfaz 40 del RGB de la pulgada
descripción del módulo de la exhibición del tacto de TFT RGB de 5,6 pulgadas
SAEF SF-TC560I-9270A-T es una exhibición completa de TFT LCD de 5,6 pulgadas con la resolución 640x480 (640 horizontales por arsenal vertical de 480 pixeles). Este modelo apoya el interfaz del RGB; el voltaje de fuente (VCC) de conducir el panel LCD es de es 3.0V a 3.6V. SAEF SF-TC560I-9270A-T se puede utilizar en los sistemas integrados, automatización, GPS, equipamiento médico, dispositivo industrial, el equipo de la seguridad que requiere la exhibición de TFT en la imagen de alta calidad y colorida.
SAEF SF-TC560I-9270A-T es un tipo TFT de TN-LCD que la dirección de la inversión de la escala gris es las 6. con brillo 280 cd/m2 (valor típico). Puede actuar en las temperaturas de -20℃ a +70℃; su almacenamiento gama de temperaturas de -30℃ a +80℃. SF-TC560I-9270A-T es totalmente compatible con Innolux AT056TN53V.1 modelo
| Palabras claves: | Exhibición de TFT LCD de 5,6 pulgadas | Pantalla táctil: | Panel táctil resistente (opción con el CTP) |
|---|---|---|---|
| Resolución: | 640x480 | Dimensión del vidrio de cubierta: | ODM |
| Interfaz: | RGB | Luminancia superficial: | 280 Cd/m2 |
| Curso de la vida del LED: | 40.000 horas | Pernos: | 40 |
| Dirección de visión: | Las 6 | Conformidad: | ALCANCE y RoHS obedientes |
FAQ:
Q1. ¿Puedo tener una orden de la muestra?
: Sí, damos la bienvenida a orden de la muestra para probar y para comprobar calidad. Las muestras mezcladas de diversos números de artículo son aceptables.
Q2. ¿Qué sobre el plazo de ejecución?
: Para los productos del apagado-estante, muestras en existencia inmediatamente. 1-1.5 wks para la renovación de la muestra. 4-6 wks para la producción en masa. Para diseño-en los productos, 2-3 días para la oferta de dibujo contraria; 2 wks para la muestra que hace en la aprobación de dibujo; 5-6 wks para el lanzamiento piloto/la producción en masa en la aprobación de la muestra.
Q3. ¿Usted tiene límite de MOQ para la muestra y el orden de la producción?
: MOQ bajo. 3-5pcs para la comprobación de la muestra está disponible. La producción en masa MOQ es normalmente 1K/lot. Apoyamos el qty más bajo que P.M. MOQ para la orden de trail-run/PP-run.
Q4. ¿Cómo usted envía las mercancías y cuánto tiempo él toma para llegar?
: Nave por DHL, UPS, Fedex o TNT. Tarda 5-7 días para llegar. Línea aérea y mar que envían también opcional.
Q5. ¿Cómo proceder un pedido para el módulo del LCD?
: En primer lugar conozcamos sus requisitos o uso.
En segundo lugar citamos según sus requisitos o nuestras sugerencias.
En tercer lugar el cliente confirma las muestras y los lugares depositan para la orden formal.
En cuarto lugar arreglamos la producción.
Q6. ¿Es ACEPTABLE imprimir mi logotipo en el producto del LCD?
: Sí. Infórmenos por favor que formalmente en etapa de diseño, y nosotros hará muestras con su logotipo para su prueba y aprobación de muestra. En la aprobación de la muestra, la producción en masa seguirá las muestras aprobadas.
Q7: ¿Usted ofrece garantiza para los productos?
: Sí, ofrecemos garantía de 1 año a nuestros productos.
Q8: ¿Cómo tratar del culpable?
: En primer lugar, nuestros productos se producen en sistema estricto del control de calidad y la tarifa defectuosa será menos de 0,2%.
En segundo lugar, durante el período de garantía, enviaremos los nuevos lcds con la nueva orden para la pequeña cantidad. Para los productos defectuosos del lote, los repararemos y volverlos a enviar usted o a nosotros pueden discutir la solución incluyendo memoria según la situación real.
dibujo del módulo de la exhibición del tacto de TFT RGB de 5,6 pulgadas
| PIN NO. | SÍMBOLO | Entrada-salida | FUNCIÓN |
| 1 | V LED | P | VOLTAJE DEL PODER PARA EL CIRCUITO DEL LED |
| 2 | V LED | P | VOLTAJE DEL PODER PARA EL CIRCUITO DEL LED |
| 3 | Ajuste | Yo | AJUSTE EL BRILLO DEL LED CON PULSO DE PWM |
| 4 | GLED | P | PODER PARA EL CÁTODO DEL LED |
| 5 | GLED | P | PODER PARA EL CÁTODO DEL LED |
| 6 | VCC | P | VOLTAJE DEL PODER PARA EL CIRCUITO DE DIGITAL |
| 7 | VCC | P | VOLTAJE DEL PODER PARA EL CIRCUITO DE DIGITAL |
| 8 | MODO | Yo | DE O CONTROL DEL MODO DEL ALTO VOLTAJE |
| 9 | DE | Yo | LOS DATOS PERMITEN |
| 10 | CONTRA | Yo | ENTRADA DE SEÑAL DE VSYNC |
| 11 | HS | Yo | ENTRADA DE SEÑAL DE HSYNC |
| 12 | Tierra | P | TIERRA DEL PODER |
| 13 | B5 | Yo | ENTRADA DE DATOS AZUL (MSB) |
| 14 | B4 | Yo | LOS DATOS AZULES ENTRARON |
| 15 | B3 | Yo | LOS DATOS AZULES ENTRARON |
| 16 | Tierra | P | TIERRA DEL PODER |
| 17 | B2 | Yo | LOS DATOS AZULES ENTRARON |
| 18 | B1 | Yo | LOS DATOS AZULES ENTRARON |
| 19 | B0 | Yo | ENTRADA DE DATOS AZUL (LSB) |
| 20 | Tierra | P | TIERRA DEL PODER |
| 21 | G5 | Yo | ENTRADA DE DATOS VERDE (MSB) |
| 22 | G4 | Yo | LOS DATOS VERDES ENTRARON |
| 23 | G3 | Yo | LOS DATOS VERDES ENTRARON |
| 24 | Tierra | P | TIERRA DEL PODER |
| 25 | G2 | Yo | LOS DATOS VERDES ENTRARON |
| 26 | G1 | Yo | LOS DATOS VERDES ENTRARON |
| 27 | G0 | Yo | ENTRADA DE DATOS VERDE (LSB) |
| 28 | Tierra | P | TIERRA DEL PODER |
| 29 | R5 | Yo | ENTRADA DE DATOS ROJA (MSB) |
| 30 | R4 | Yo | LOS DATOS ROJOS ENTRARON |
| 31 | R3 | Yo | LOS DATOS ROJOS ENTRARON |
| 32 | Tierra | P | TIERRA DEL PODER |
| 33 | R2 | Yo | LOS DATOS ROJOS ENTRARON |
| 34 | R1 | Yo | LOS DATOS ROJOS ENTRARON |
| 35 | R0 | Yo | ENTRADA DE DATOS ROJA (LSB) |
| 36 | Tierra | P | TIERRA DEL PODER |
| 37 | DCLK | Yo | RELOJ DE LOS DATOS |
| 38 | Tierra | P | TIERRA DEL PODER |
| 39 | L/R | Yo | DIRECCIÓN DE EXPLORACIÓN DE IZQUIERDA A DERECHA SELECTA |
| 40 | U/D | Yo | HACIA ARRIBA O HACIA ABAJO DIRECCIÓN DE EXPLORACIÓN SELECTA |

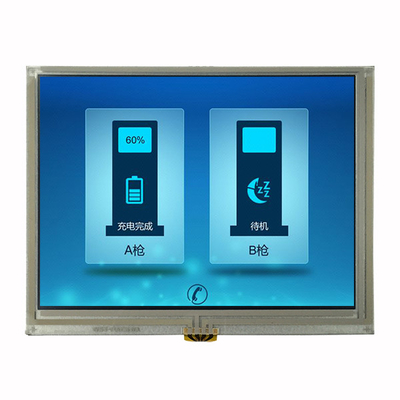

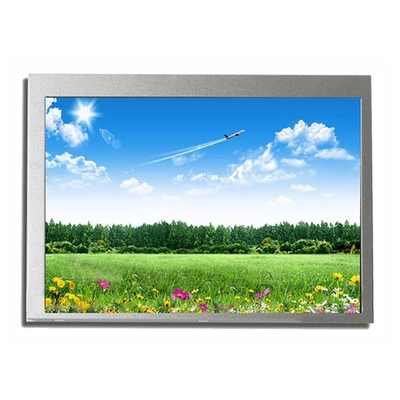

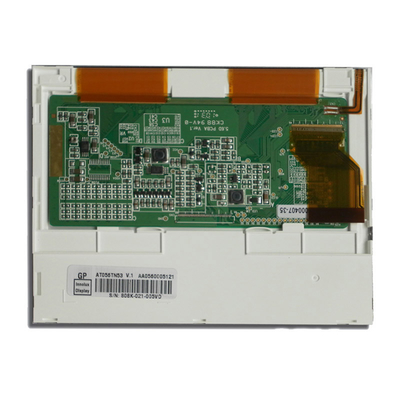

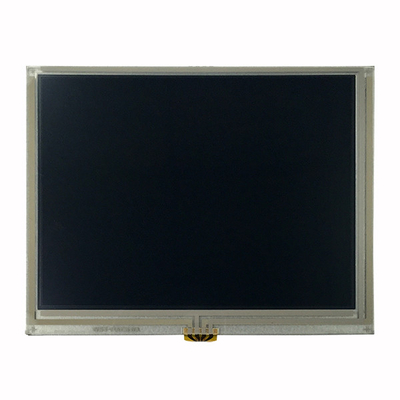

imagen de producto real del módulo de la exhibición del tacto de TFT RGB de 5,6 pulgadas
