Datos del producto:
|
| Palabras clave: | Módulo de pantalla táctil TFT de 7 pulgadas | Pantalla táctil: | Panel táctil resistente |
|---|---|---|---|
| Resolución: | 800*480 | Capa de vidrio: | Producción de productos |
| Interfaz: | RGB | Luminancia superficial: | 300 Cd/m2 |
| Duración del LED: | 40,000 horas | Las pines: | 40 |
| Control de la tabla: | Con el | Dirección de visión: | A las seis. |
| Resaltar: | Exhibición industrial de TFT de 7 pulgadas,Exhibición industrial del RGB TFT,Pantalla táctil 800x480 |
||
Pantalla táctil de 7 pulgadas 40 pines 800x480 TFT Display Interfaz RGB con RTP Introducción del producto
El número de unidades de producción será el siguiente:es un TFT-LCD de 7 pulgadas con módulo de pantalla táctil RTP, hecho de resolución WVGA 800x480 puntos. Este módulo de pantalla táctil TFT de 7 pulgadas puede controlarse fácilmente por MCU como 8051, PIC, AVR,Arduino y ARMPuede utilizarse en sistemas integrados, automatización, GPS, equipos médicos, dispositivos industriales, equipos de seguridad que requieren una pantalla TFT de alta calidad e imagen colorida.
El número de unidades de producción será el siguiente:El módulo puede funcionar a temperaturas de -20°C a +70°C; sus temperaturas de almacenamiento oscilan entre -30°C y +80°C.
El número de unidades de producción será el siguiente: es totalmente compatible con el modelo AT070TN83 de Innolux.
| Palabras clave: | Módulo de pantalla táctil TFT de 7 pulgadas | Pantalla táctil: | Panel táctil resistivo |
|---|---|---|---|
| Resolución: | 800*480 | Dimensión del vidrio de la cubierta: | Producción de productos |
| Interfaz: | RGB | Luminancia de la superficie: | 280 Cd/m2 |
| Duración del LED: | 40000 horas | Las pines: | 40 |
| Control de la tabla: | Con el | Dirección de visión: | A las seis. |
Módulo de visualización táctil resistiva RGB TFT de 7 pulgadasDibujo
Definición del pin
| El número de pin. | El símbolo | En el caso de las empresas | Función |
| 1 | VLED | P | Fuente de alimentación para el conductor LED |
| 2 | VLED | P | Fuente de alimentación para el conductor LED |
| 3 | Junta de Directores | Yo... | Ajuste el brillo de LED con PWM Pulse |
| 4 | GLAD | P | Tierra para el circuito LED |
| 5 | GLAD | P | Tierra para el circuito LED |
| 6 | CCC de riesgo | P | Fuente de alimentación para circuitos digitales |
| 7 | CCC de riesgo | P | Fuente de alimentación para circuitos digitales |
| 8 | Modo de trabajo | Yo... | Control del modo DE o HV |
| 9 | DE | Yo... | Activar datos |
| 10 | V.S. | Yo... | Entrada de la señal Vsync |
| 11 | HC | Yo... | Entrada de la señal Hsync |
| 12 | El GND | P | Terreno de potencia |
| 13 | B5 | Yo... | Entrada de datos en azul (MSB) |
| 14 | B4 | Yo... | Entrada de datos en azul |
| 15 | B3 | Yo... | Entrada de datos en azul |
| 16 | El GND | P | Terreno de potencia |
| 17 | B2 | Yo... | Entrada de datos en azul |
| 18 | B1 | Yo... | Entrada de datos en azul |
| 19 | B0 | Yo... | Entrada de datos azul (LSB) |
| 20 | El GND | P | Terreno de potencia |
| 21 | G5 | Yo... | Entrada de datos en verde (MSB) |
| 22 | G4 | Yo... | Entrada de datos en verde |
| 23 | G3 | Yo... | Entrada de datos en verde |
| 24 | El GND | P | Terreno de potencia |
| 25 | G2 | Yo... | Entrada de datos en verde |
| 26 | G1 | Yo... | Entrada de datos en verde |
| 27 | G0 | Yo... | Entrada de datos en verde (LSB) |
| 28 | El GND | P | Terreno de potencia |
| 29 | R1 y R2 | Yo... | Entrada de datos en rojo (MSB) |
| 30 | R4 y R4 | Yo... | Entrada de datos en rojo |
| 31 | R3 | Yo... | Entrada de datos en rojo |
| 32 | El GND | P | Terreno de potencia |
| 33 | R2 | Yo... | Entrada de datos en rojo |
| 34 | R1 | Yo... | Entrada de datos en rojo |
| 35 | R0 | Yo... | Entrada de datos en rojo (LSB) |
| 36 | El GND | P | Terreno de potencia |
| 37 | DCLK | Yo... | Reloj de muestra |
| 38 | El GND | P | Terreno de potencia |
| 39 | El número de personas | Yo... | Seleccione la dirección de escaneo izquierda o derecha |
| 40 | U/D | Yo... | Seleccione la dirección de escaneo hacia arriba o hacia abajo |
Condiciones de funcionamiento típicas
| Punto de trabajo | El símbolo | Los valores | Unidad | ||
| - ¿Qué es eso? | Es un tipo. | - ¿Qué quieres decir? | |||
| Válvula de potencia | CCC de riesgo | 3.1 | 3.3 | 3.5 | V. |
| VLED | 4.8 | 5 | 5.2 | V. | |
| En el caso de las | - | 250 | 300 | - ¿Qué es? | |
| Consumo corriente | - ¿Cuál es el problema? | - | 500 | 550 | - ¿Qué es? |
| Alta tensión de entrada lógica | VIH | 0.7VCC | - | CCC de riesgo | V. |
| Lógico de entrada baja tensión | VIL | 0 | - | 0.3VCC | V. |
| Tiempo de vida del LED | - | 40,000 | - | - | - ¿ Qué? |
Especificaciones ópticas
| Punto de trabajo | El símbolo | Condición | Los valores | Unidad | ||
| - ¿Qué es eso? | Es un tipo. | - ¿Qué quieres decir? | ||||
| Ángulo de visión (CR ≥ 10) | θL | Φ=180° ((9 horas) | 60 | 70 | - | Grado |
| θR | Φ=0°(3 horas) | 60 | 70 | - | ||
| θT | Φ=90° ((12 horas) | 40 | 50 | - | ||
| θB | Φ=270° ((6 horas) | 60 | 70 | - | ||
| Tiempo de respuesta | Tones | Normal θ=Φ=0° | - | 10 | 20 | Msec |
| - ¿Qué es esto? | - | 15 | 30 | Msec | ||
| Proporción de contraste | El CR | 400 | 500 | - | - | |
| Cromaticidad del color | WX | 0.26 | 0.31 | 0.36 | - | |
| En el caso de las | 0.28 | 0.33 | 0.38 | |||
| Luminancia | - ¿ Qué? | 250 | 300 | - | cd/m2 | |
| Uniformidad de la luminancia | YU | 70 | 75 | - | % | |

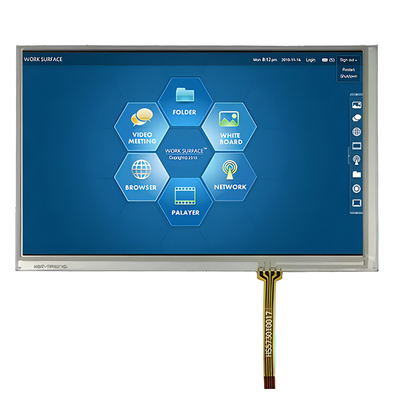

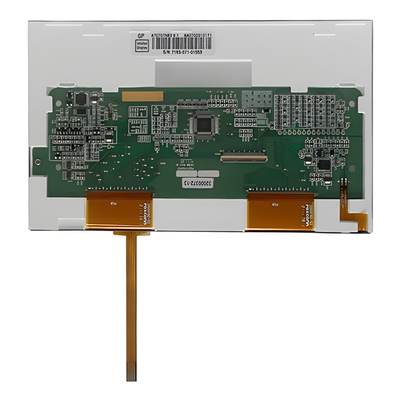

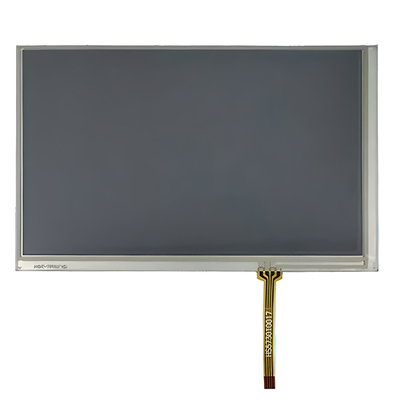

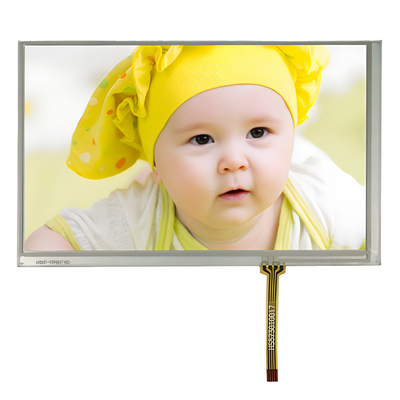

Módulo de visualización táctil resistiva RGB TFT de 7 pulgadasImagen del producto
Pantalla táctil de capacidad proyectada (PCAP)
La tecnología táctil de capacidad proyectada (PCAP, por sus siglas en inglés) ofrece una respuesta rápida y sensible y una fiabilidad profesional combinada.
La tecnología proyectada de pantalla táctil capacitiva está diseñada para aplicaciones industriales, médicas y automotrices estrictas. También podemos combinar pantallas táctiles PCAP con pantallas de cristal líquido (LCD),que es una solución integrada integrada que ayuda a simplificar la cadena de suministro y el montaje.
Capa de vidrio:
1Forma: Tamaños, formas, tratamientos de bordes, agujeros y recortes a medida
2Color: Impresión de seda, logotipo
3Material de vidrio: vidrio Gorilla, vidrio templado, PMMA
4Tratamientos: espejo, AG, AR, AF
El sensor:
1Material del sensor: vidrio, película, película + película
2FPC: diseño de forma opcional
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix y así sucesivamente
4Interfaz: I2C, USB y RS232
