Datos del producto:
|
| Producto: | Exhibición de TFT de 3,5 pulgadas | Resolución: | Puntos 320*240 |
|---|---|---|---|
| pantalla táctil: | Panel táctil resistivo (CTP opcional) | Dimensión del vidrio de cubierta: | Personalizable |
| Dimensión de contorno: | 63.9 x 76,9 x 4,45 mm | Dirección de visión: | 6:00 |
| Interfaz: | rgb | Número del pin: | 54 pines |
| Conexión: | ZIF | Luminancia superficial: | 350 - 700 cd/m2 (nits) |
| Duración del LED: | 40,000 horas | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | QVGA exhibición SAEF de TFT de 3,5 pulgadas,RGB exhibición de TFT de 3 |
||
** Descarga de la hoja de datos **
TFT LCD de 3,5 pulgadas QVGA 320x240 HX8238 Pantalla con pantalla de pantalla de pantalla de pantalla de pantalla de pantalla de pantalla de pantalla de pantalla de pantalla de pantalla de pantalla de pantalla de pantalla de pantalla de pantalla de pantalla de pantalla de pantalla de pantalla de pantalla de pantalla de pantalla de pantalla de pantalla de pantalla de pantalla de pantalla de pantalla de pantalla de pantalla de pantalla de pantalla de pantalla de pantalla de pantalla de pantalla de pantalla de pantalla de pantalla de pantalla de pantalla de pantalla de pantalla de pantalla de pantalla de pantalla de pantalla de pantalla de pantalla de pantalla de pantalla
TFT LCD de 3,5 pulgadas y 3,5 pulgadas QVGA
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.es una pantalla LCD QVGA 320x240 TFT de 3,5 pulgadas diagonal de color completo. es fácilmente controlada por MCU. Esta pantalla LCD TFT de 3,5 pulgadas con pantalla táctil se puede utilizar en sistemas integrados, dispositivo industrial,equipos de seguridad y portátiles que requieren una visualización de imagen de alta calidad y colorPara una conexión fácil con su host, el FFC/FPC se combina con tomas ZIF fáciles de encontrar.
SF-TC350M-9268A1-T es un tipo de estándar TFT LCD 3.5 módulo de visualización, estotalmente compatible con la pantalla TFT de 3,5 pulgadas WF35LTIACDNN0, WF35LTIACDNG0.SF-TC350M-9268A1-T tiene muchos diseños opcionales debido a los diversos entornos de aplicación. admite pruebas EMI y pruebas de fiabilidad severas, con y sin panel táctil resistivo,con / sin pantalla táctil capacitiva, mayor brillo hasta 700 nits.
| Producto: | 3Display TFT de 5 pulgadas | Resolución: | 320*240 puntos |
|---|---|---|---|
| Pantalla táctil: | Panel táctil resistivo (CTP opcional) | Dimensión del vidrio de la cubierta: | Personalizable |
| Dimensión de contorno: | 63.9 x 76,9 x 4,45 mm | Dirección de visión: | 6:00 |
| Interfaz: | RGB | Número de pin: | 54 alfileres |
| Conexión: | Enchufe | Luminancia de la superficie: | 350 - 700 Cd/m2 (nits) |
| Duración del LED: | 40000 horas | Conformidad: | Conforme con las normas REACH y RoHS |
TFT LCD de 3,5 pulgadas, 3,5 " QVGA módulo de pantalla TFT dibujo
Definición del pin:
| El pin NO. | El símbolo | En el caso de las empresas | Descripción |
| 1 | La luz LED-K1 | Yo... | Cátodo LED |
| 2 | LED-K2 | Yo... | El catodo LED se conecta al LED-K1 |
| 3 | Se aplicará el método siguiente: | Yo... | Anodo LED |
| 4 | LED-A2 | Yo... | Conexión del ánodo LED al LED-A1 |
| 5 ~ 7 | No incluido | - | No hay conexión. |
| 8 | /RESET | Yo... | Reinicie el pin |
| 9 | Las empresas | Yo... | Pin de entrada para la señal de selección de chips |
| 10 | El SCL | Yo... | Señales del reloj SPI |
| 11 | El SDI | Yo... | Pin de entrada de la interfaz SPI |
| 12 | B0 | Yo... | Señales de datos azules (LSB) |
| 13 ~ 19 | B1 a 7 | Yo... | Señales de datos azul |
| 20 | G0 | Yo... | La señal de datos verde (LSB) |
| 21 ~ 27 | G1 a 7 | Yo... | Señales de datos verdes |
| 28 | R0 | Yo... | Señales de datos RED (LSB) |
| 29 ~ 35 años | R1 a 7 | Yo... | Signo de datos rojo |
| 36 | El HSYNC | Yo... | Señal de sincronización horizontal |
| 37 | VSYNC | Yo... | Señal de sincronización vertical |
| 38 | En el caso de las empresas | Yo... | Señal de reloj para tomar muestras de cada fecha |
| 39 ~ 40 | No incluido | - | No hay conexión. |
| 41 | VDD | Yo... | Fuente de alimentación de +2,8V |
| 42 | VDDIO | Yo... | 1Fuente de alimentación de.8V~2.8V |
| 43 | YU | Yo... | Pin del panel táctil |
| 44 | El número de | Yo... | Pin del panel táctil |
| 45 | YD | Yo... | Pin del panel táctil |
| 46 | XR | Yo... | Pin del panel táctil |
| 47 ~ 51 | No incluido | - | No es conexión |
| 52 | En el caso de las empresas | Yo... | Control de datos de entrada habilitado |
| 53 ~ 54 | El GND | Yo... | El poder de tierra |

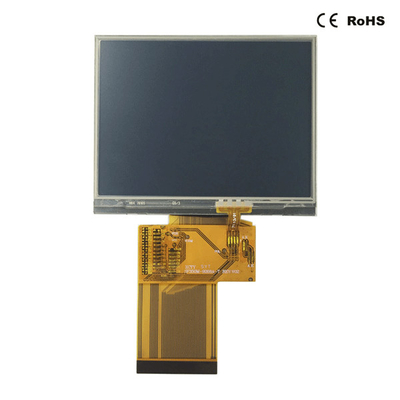

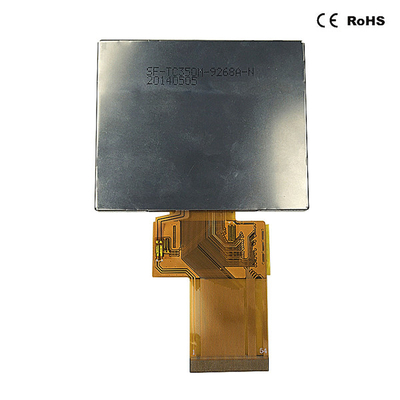

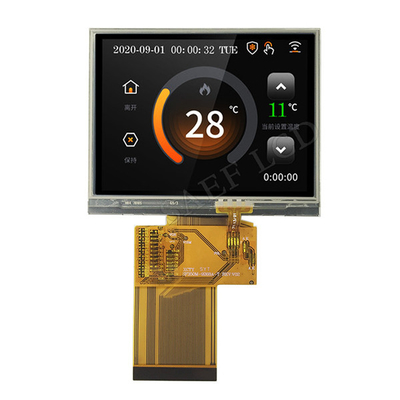

TFT LCD de 3,5 pulgadas, 3,5 "Módulo de pantalla TFT QVGA Imagen real del producto
