Datos del producto:
|
Tipo de pantalla: | LCD STN de 20 caracteres X 4 líneas | Válvula de tensión: | 3.0V ±0.2V (Bajo consumo de energía) |
---|---|---|---|
Dirección de visión: | 6:00 | Interfaces: | Paralelo de 8 bits para MPU |
IC del controlador: | SPLC780D o equivalente (de grado industrial) | Iluminación de fondo: | LED amarillo-verde (100 cd/m2 por ejemplo) |
Temperatura de funcionamiento: | -20°C a +70°C | DIMENSIÓN: | Se trata de una muestra de las características de las máquinas de la Unión Europea. |
Área de visualización: | 77(L) * 25.2(A) | Ajuste del contraste: | VO Pin (afinación fácil) |
DUTY/BIAS: | 1/16 deber, 1/5 prejuicio | Protección de la DSE: | Las emisiones de gases de efecto invernadero de los sistemas de combustión renovable se calcularán e |
Confiabilidad: | Probado según MIL-STD-105E (Durabilidad Industrial) | El cumplimiento: | La Comisión ha adoptado una serie de medidas en el ámbito de la protección de la salud. |
Resaltar: | Módulo LCD de caracteres STN 20x4,Módulo LCD 20x4 Amarillo/Verde |
LCD 20x4 de grado profesional para sistemas industriales y integrados
El SFBM2004HX-A-Y es un módulo LCD de 20 × 4 caracteres de alta fiabilidad diseñado para aplicaciones exigentes en automatización, dispositivos médicos y equipos de laboratorio.Funcionamiento a 3 V con un consumo de energía muy bajo (0.15mA), ofrece un rendimiento excepcional en los rangos de temperatura industriales (-20°C a +70°C).
Ventajas técnicas clave
Especificaciones técnicas de buceo profundo
Cumplimiento y longevidad
Para ingenieros de diseño
Descarga los diagramas de pinout, las formas de onda de tiempo (Página 9) y las tablas de mapeo de DDRAM en la hoja de datos completa. Compatible con ARM, PIC y AVR MCUs.
Las dimensiones mecánicas
Especificaciones
Punto de trabajo | Valor estándar |
Tipo de pantalla | 20 caracteres y 4 líneas |
Tipo de pantalla LCD | STN ((Y-G), POSITIVO, TRANSMISSIVO El número de teléfono de la persona que tiene el problema. |
Condición del conductor | Módulo LCD: 1/16Duty, 1/5Bias |
Dirección de visión | A las 6 |
Tipo de luz de fondo | Amarillo Verde |
Interfaz | Interfaz MPU de 8 bits |
IC del controlador | Se aplican las siguientes condiciones: |
Calificaciones máximas absolutas
Punto de trabajo | El símbolo | Condición | - ¿Qué es eso? | - ¿Qué quieres decir? | Unidad |
Voltado de la fuente de alimentación del sistema | VDD | - | - No hay nada.3 | 5.5 | V. |
Tensión de alimentación del controlador de LCD | VLCD | - | 4.0 | 5.0 | V. |
Válvula de entrada | Número de vehículo | - | - No hay nada.3 | 5.5 | V. |
Temperatura de funcionamiento | El TOP | - | -20 años. | 70 | °C |
Temperatura de almacenamiento | TST | - | - 30 años. | 80 | °C |
Humedad de almacenamiento | HD | Ta < 40 °C | 20 | 80 | Porcentaje RH |
Características eléctricas de la corriente continua
Punto de trabajo | El símbolo | Condición | - ¿Qué es eso? | Es el tipo. | - ¿Qué quieres decir? | Unidad |
Tensión de alimentación lógica | VDD | - | 2.8 | 3.0 | 3.5 | V. |
Alta tensión de entrada | VIH | - | 2.2 | - | 5.0 | V. |
Baja tensión de entrada | VIL | - | 0 | - | 0.6 | V. |
Ventilación de salida | VOH | - | 2.4 | - | 5.0 | V. |
Baja tensión de salida | VOL | - | 0 | - | 0.4 | V. |
Características de la luz de fondo
Punto de trabajo | El símbolo | Condiciones | - ¿Qué es eso? | Es el tipo. | - ¿Qué quieres decir? | Unidad |
Voltagem hacia adelante | Vf | Si = 30 mA | 2.9 | 3.0 | 3.1 | V. |
Corriente inversa | ¿Qué es? | Si = 5v | 5 | UA | ||
Brillo promedio | IV | Si = 30 mA | 100 | cd/m2 | ||
Uniformidad | Δ% | IVMin / IVMax * 100% | 75 | - | - | % |
El color | Y-G |

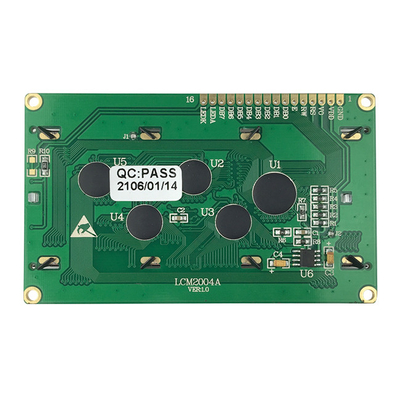

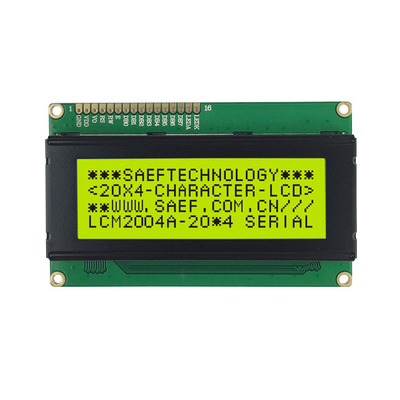

Imagen del producto

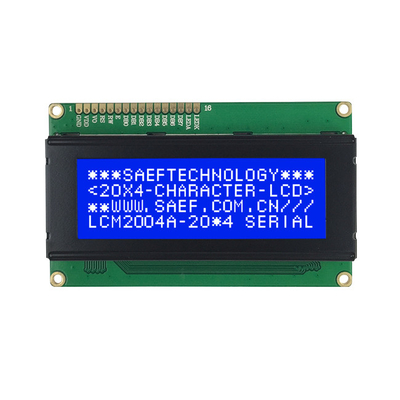

Modo azul STN Opcional
