Datos del producto:
|
| producto: | 16x2 LCD con el Pin del jefe | Caracteres/columnas: | 16 caracteres x 2 líneas |
|---|---|---|---|
| Tipo del LCD: | FSTN, positivo, transmisivo | La óptica: | 6:00 |
| Resuma oscuro.: | 80 (L) x 36 (W) x 12,1 (T) milímetro | Área de visión: | 80,1 (L) x 18 (W) milímetro |
| Echada de punto: | 64,5 (L) x 16 (W) milímetro | Conducción de método: | 1/16 deber, 1/5 prejuicio |
| Temporeros de funcionamiento: | -20°C a +70°C (adaptable) | Número pin: | 16 pernos (Adaptable) |
| Regulador: | SPLC780D o equivalente | Interfaz: | Pedazos del MPU 8, I2C opcional |
| Conector: | Pernos del jefe | Conformidad: | ALCANCE y RoHS obedientes |
| Resaltar: | Carácter de encargo LCD 16x2 del MPU,5V carácter de encargo LCD 16x2,Carácter del Pin lcd 16x2 del jefe |
||
Carácter 16x2 LCD con retroiluminación LED blanca transmisiva positiva del interfaz 5V del MPU de Pin Connector FSTN del jefe
carácter blanco LCD, 16x2 de 16x2 LED con la descripción de la exhibición del conector pin
La tecnología SF-1602L de SAEF es un módulo monocromático del LCD 16x2 LCD del carácter de la MAZORCA. Se incorpora con el regulador de SPLC780D o IC equivalente.
Apoya el interfaz del MPU 8bits, opational del interfaz de I2C. El módulo del LCD de la exhibición de carácter de SF-1602L es 5V (valor típico) para el voltaje de fuente, 3.3V opcional. Está con la retroiluminación LED blanca.
SF-1602L es modo positivo de FSTN Transmissve. puede ser actuado en las temperaturas de -20℃ a +70℃; su almacenamiento gama de temperaturas de -30℃ a +80℃. Este módulo del LCD está originalmente sin tacto, pero el panel táctil es adaptable.
El módulo SF-1602-22 es ampliamente utilizado en metro e instrumento, control remoto, dispositivo del sensor, terminal de la posición, lector del efectivo, dispositivo de bolsillo, máquina que ordena de la comida móvil, analizador médico, etc.
| Producto: | 16x2 LCD con el Pin del jefe | Caracteres/columnas: | 16 caracteres X 2 líneas |
|---|---|---|---|
| Tipo del LCD: | FSTN, positivo, transmisivo | La óptica: | 6:00 |
| Resuma oscuro.: | 80 (L) X 36 (W) X 12,1 (T) milímetro | Área de visión: | 80,1 (L) X 18 (W) milímetro |
| Dot Pitch: | 64,5 (L) X 16 (W) milímetro | Conducción de método: | 1/16 deber, 1/5 prejuicio |
| Temporeros de funcionamiento: | -20°C a +70°C (adaptable) | Pin Number: | 16 pernos (adaptables) |
| Regulador: | SPLC780D o equivalente | Interfaz: | Pedazos del MPU 8, I2C opcional |
| Conector: | Pernos del jefe | Conformidad: | ALCANCE y RoHS obedientes |
La tecnología de Saef ofrece a una amplia gama de carácter estándar los módulos del LCD para el uso de los clientes. Nuestras exhibiciones de carácter del LCD están disponibles de 8x2, 16x1, 16x2, 16x4, 20x2, 20x4, 24x2 a los formatos 40x4 con 5x8 puntean a través caracteres de matriz. Las tecnologías del panel LCD incluyen TN, STN, FSTN, tipos de FFSTN y también con modo positivo del polarizador y opciones negativas del modo. Hay diversas retroiluminaciones LED es disponible en diversos colores incluyendo amarillo/verde, blanco, rojo, azul, verde, ambarino, y RGB LED así como ninguna opción del contraluz.
Para cubrir las demandas de los usos del cliente, estas pantallas LCD del carácter están disponibles con ángulos de visión del 6:00, del 12:00, del 3:00, y del en punto del 9:00. La tecnología de Saef ofrece las diversas opciones de IC de las fuentes de carácter incluyendo inglés/japonés, de Europa occidental, del este - europeo, cirílico europeo, escandinavo (ruso), y hebreo/árabe. Este el módulo del carácter del LCD y los módulos de LCM se pueden utilizar en usos industriales y del consumidor incluyendo el equipo del guardia de la entrada, telegrama, aparato médico, coche y Home Audio, los electrodomésticos, máquina de juego, los juguetes y etc.
FAQ
Q1. ¿Puedo tener una orden de la muestra?
: Sí, damos la bienvenida a orden de la muestra para probar y para comprobar calidad. Las muestras mezcladas de diversos números de artículo son aceptables.
Q2. ¿Qué sobre el plazo de ejecución?
: Para los productos del apagado-estante, muestras en existencia inmediatamente. 1-1.5 wks para la renovación de la muestra. 4-6 wks para la producción en masa. Para diseño-en los productos, 2-3 días para la oferta de dibujo contraria; 2 wks para la muestra que hace en la aprobación de dibujo; 5-6 wks para el lanzamiento piloto/la producción en masa en la aprobación de la muestra.
Q3. ¿Usted tiene límite de MOQ para la muestra y el orden de la producción?
: MOQ bajo. 3-5pcs para la comprobación de la muestra está disponible. La producción en masa MOQ es normalmente 1K/lot. Apoyamos el qty más bajo que P.M. MOQ para la orden de trail-run/PP-run.
Q4. ¿Cómo usted envía las mercancías y cuánto tiempo él toma para llegar?
: Nave por DHL, UPS, Fedex o TNT. Tarda 5-7 días para llegar. Línea aérea y mar que envían también opcional.
Q5. ¿Cómo proceder un pedido para el módulo del LCD?
: En primer lugar conozcamos sus requisitos o uso.
En segundo lugar citamos según sus requisitos o nuestras sugerencias.
En tercer lugar el cliente confirma las muestras y los lugares depositan para la orden formal.
En cuarto lugar arreglamos la producción.
Q6. ¿Es ACEPTABLE imprimir mi logotipo en el producto del LCD?
: Sí. Infórmenos por favor que formalmente en etapa de diseño, y nosotros hará muestras con su logotipo para su prueba y aprobación de muestra. En la aprobación de la muestra, la producción en masa seguirá las muestras aprobadas.
Q7: ¿Usted ofrece garantiza para los productos?
: Sí, ofrecemos garantía de 1 año a nuestros productos.
Q8: ¿Cómo tratar del culpable?
: En primer lugar, nuestros productos se producen en sistema estricto del control de calidad y la tarifa defectuosa será menos de 0,2%.
En segundo lugar, durante el período de garantía, enviaremos los nuevos lcds con la nueva orden para la pequeña cantidad. Para los productos defectuosos del lote, los repararemos y volverlos a enviar usted o a nosotros pueden discutir la solución incluyendo memoria según la situación real.
carácter blanco LCD, 16x2 de 16x2 LED con el dibujo de la exhibición del conector pin

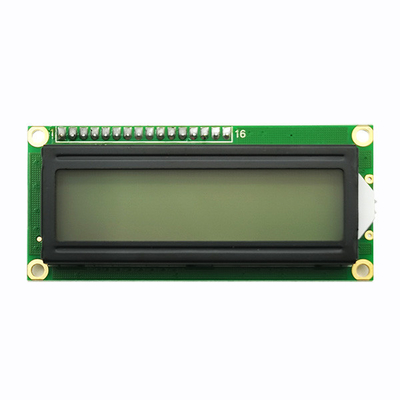

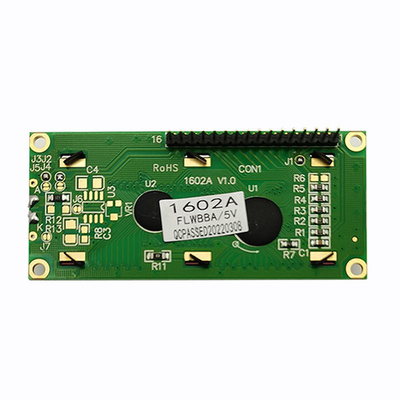

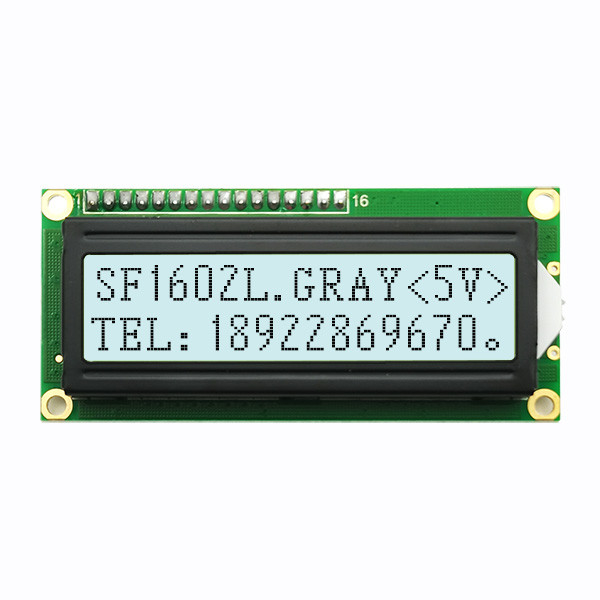

carácter blanco LCD, 16x2 de 16x2 LED con imagen de producto real de la exhibición del conector pin
