Modulo de pantalla LCD de 20x4 caracteres amarillo/verde STN 3.3V luz lógica de fondo -20°C-70°C Dirección de visión a las 6 horas Cumplimiento REACH RoHS

Modulo de pantalla LCD de 20x4 caracteres amarillo/verde STN 3.3V luz lógica de fondo -20°C-70°C Dirección de visión a las 6 horas Cumplimiento REACH RoHS
Modulo de pantalla LCD de 20x4 caracteres amarillo/verde STN 3.3V luz lógica de fondo -20°C-70°C Dirección de visión a las 6 horas Cumplimiento REACH RoHS Modulo de pantalla LCD de 20x4 caracteres amarillo/verde STN 3.3V luz lógica de fondo -20°C-70°C Dirección de visión a las 6 horas Cumplimiento REACH RoHS Modulo de pantalla LCD de 20x4 caracteres amarillo/verde STN 3.3V luz lógica de fondo -20°C-70°C Dirección de visión a las 6 horas Cumplimiento REACH RoHS

Ampliación de imagen :  Modulo de pantalla LCD de 20x4 caracteres amarillo/verde STN 3.3V luz lógica de fondo -20°C-70°C Dirección de visión a las 6 horas Cumplimiento REACH RoHS

Datos del producto:
Lugar de origen: ShenZhen / China
Nombre de la marca: SAEF
Certificación: ISO9001 / ISO14000
Número de modelo: Los requisitos de seguridad de los equipos de ensayo deben cumplirse en todos los casos.
Pago y Envío Términos:
Cantidad de orden mínima: 3 piezas
Precio: The lowest market price guaranteed
Detalles de empaquetado: Paquete estándar de exportación
Tiempo de entrega: 1 a 5 semanas
Condiciones de pago: Paypal, T/T
Capacidad de la fuente: 3000K piezas por mes

Modulo de pantalla LCD de 20x4 caracteres amarillo/verde STN 3.3V luz lógica de fondo -20°C-70°C Dirección de visión a las 6 horas Cumplimiento REACH RoHS

descripción
Tipo de pantalla: LCD de caracteres Formato: 20 caracteres x 4 líneas
Tecnología: STN Transmisivo Positivo Muestra el color: Amarillo/verde
Dirección de visión: A las seis. Iluminación de fondo: LED blanco (retroiluminado)
Interfaz: Paralelo de 8 bits (compatible con HD44780) IC del controlador: Se aplican las siguientes condiciones:
VOLTAJE DE LA LÓGICA: 3.3V Temperatura de funcionamiento: -20°C a +70°C
Tiempo de vida: 40.000 horas El cumplimiento: Conforme con las normas REACH y RoHS
Resaltar:

exhibición del LCD del carácter 20x4

,

Módulo de la exhibición del LCD del carácter de STN

,

Módulo de pantalla LCD de caracteres



Módulo LCD industrial de 20 × 4 caracteres para HMI y sistemas de control



La pantalla robusta de Saef Technology ofrece texto amarillo/verde nítido en ambientes hostiles, diseñado para la automatización industrial alemana y estadounidense con compatibilidad 3.3V.



Ventajas clave para los ingenieros:

HD44780-Diseño compatible

  • Reemplazo de sistemas heredados. Interfaz paralela de 8 bits. Controlador SPLC780.

- ¿ Qué?Confiabilidad de grado industrial

  • Capacidad de arranque en frío a -20 °C (probado a -20 °C durante 120 horas)
  • Protección ESD: descarga de contacto de aire de ±8 kV / ±4 kV
  • Resistencia a las vibraciones (10-55 Hz, amplitud de 1,5 mm)

Eficiencia energética optimizada

  • Fuente única de 3.3 V para la lógica y la luz de fondo
  • Bajo consumo: 0,8 mA máximo (lógica) + 40 mA (LED)
  • Pín VO para el ajuste del contraste



Las especificaciones técnicas:

Tamaño del personaje: 4.76×2.96 mm

Área de visión: 77×25,2 mm

Dimensiones: 98 × 60 × 13,2 mm

Tarea/Bias: 1/16 Tarea, 1/5 Bias



Aplicaciones:

Automatización de las fábricas (Industria 4.0)

Controles de máquinas CNC. Dispositivos médicos

Equipo de laboratorio. Sistemas HVAC.

Los terminales de venta al por menor. Controladores integrados.



Conformidad y garantía:

RoHS / REACH conforme. ISO 9001 / 14001 certificado

1 año de garantía MIL-STD-105E estándar de inspección




Las dimensiones mecánicas

Modulo de pantalla LCD de 20x4 caracteres amarillo/verde STN 3.3V luz lógica de fondo -20°C-70°C Dirección de visión a las 6 horas Cumplimiento REACH RoHS 0





Especificaciones



Punto de trabajo Valor estándar
Tipo de pantalla 20 caracteres x 4 líneas
Tipo de pantalla LCD STN, positivo, amarillo/verde, transmisor
Condición del conductor Módulo LCD: 1/16Duty, 1/5Bias
Dirección de visión A las 6
Tipo de luz de fondo Blanco lateral
Interfaz Interfaz MPU de 8 bits
IC del controlador Se aplican las siguientes condiciones:





Especificaciones mecánicas



Punto de trabajo Valor estándar Unidad
Dimensión de contorno El número de unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción. En el caso de los
Área de observación 77 ((L) * 25.2 ((W) En el caso de los
Tamaño del punto 0.56 ((W) × 0,56 ((H) En el caso de los
El punto de paso 0.6 ((W) × 0,6 (H) En el caso de los
Tamaño del carácter 4.76 ((W) × 2.96 ((H) En el caso de los





Calificaciones máximas absolutas



Punto de trabajo El símbolo Condición - ¿Qué es eso? - ¿Qué quieres decir? Unidad
Voltado de la fuente de alimentación del sistema VDD - - No hay nada.3 3.5 V.
Tensión de alimentación del controlador de LCD VLCD - VDD-12 VDD-0. ¿Qué quieres decir?3 V.
Válvula de entrada Número de vehículo - - No hay nada.3 VDD + 0.3 V.
Temperatura de funcionamiento El TOP - -20 años. 70 °C
Temperatura de almacenamiento TST - - 30 años. 80 °C
Humedad de almacenamiento HD Ta < 40 °C 20 90 Porcentaje RH





Características eléctricas de la corriente continua



Punto de trabajo El símbolo Condición - ¿Qué es eso? Es el tipo. - ¿Qué quieres decir? Unidad
Tensión de alimentación lógica VDD - - 3.3 - V.
Alta tensión de entrada VIH - 0.8VDD - VDD V.
Baja tensión de entrada VIL - El GND - 0.3VDD V.
Ventilación de salida VOH - 0.7VDD - VDD V.
Baja tensión de salida VOL - El GND - 0.2VDD V.

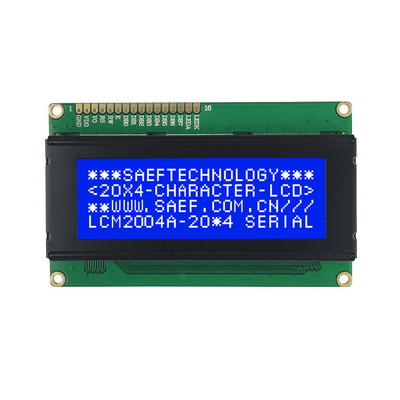

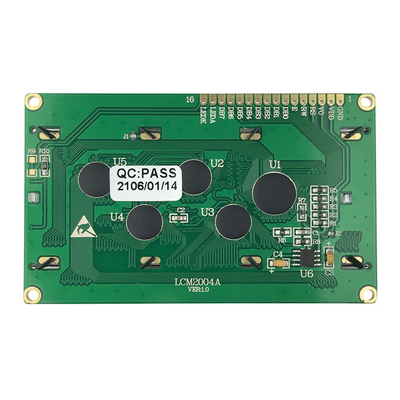

Imágenes del producto

Modulo de pantalla LCD de 20x4 caracteres amarillo/verde STN 3.3V luz lógica de fondo -20°C-70°C Dirección de visión a las 6 horas Cumplimiento REACH RoHS 1

Modulo de pantalla LCD de 20x4 caracteres amarillo/verde STN 3.3V luz lógica de fondo -20°C-70°C Dirección de visión a las 6 horas Cumplimiento REACH RoHS 2
