Datos del producto:
|
| Producto: | 2,8 pulgadas TFT LCD | Resolución: | 480 x 640 píxeles |
|---|---|---|---|
| El color: | 262K | Tipo de pantalla: | LCD TFT IPS |
| Interfaz: | RGB | ángulo de visión: | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de |
| IC del controlador: | ST7701S | Conexión: | Tipo de conector |
| Luminancia de la superficie: | 1000 cd/m2 (nits) | Aplicaciones: | Industria, medicina y automóviles |
| Duración del LED: | 40,000 horas | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Módulo de TFT LCD de 2,8 pulgadas,Módulo de TFT LCD del alto brillo |
||
Sobre este artículo SFTO280PY-7201AN
| Categoría de especificaciones | Detalles |
|---|---|
| Brillo | 1000 nits (cd/m2) ¢ 60% más brillante que las pantallas industriales estándar |
| Tamaño de la pantalla | 2.8 pulgadas (diagonal), área de visualización 43.2x57.6mm |
| Resolución | 480RGB ((H) × 640 ((V) píxeles Perfecto para gráficos y texto detallados |
| Interfaz | Interfaz RGB con control SPI (pinos 27-29), compatible con el MCU convencional |
| Ángulo de visión | 80°/80°/80°/80° (L/R/U/D) Claridad de visión completa desde cualquier orientación |
| Relación de contraste | 1200Distinguir claramente entre elementos claros y oscuros |
| Iluminación de fondo | Tipo de luz lateral LED (6 LED), 11,2-13,6V, duración de 40 000 horas |
| Rango de temperatura | Funcionamiento: -20°C a 70°C; Almacenamiento: -30°C a 80°C |
| Las dimensiones | 46.2x65.2x2.3mm (±0.2mm) ️ Diseño delgado para instalaciones compactas |
La pantalla LCD TFT de 2,8 pulgadas de alto brillo 1000nits es la solución definitiva para los profesionales que buscan una pantalla poderosa, versátil y de alto rendimiento.Eleva tus dispositivos con un brillo y una claridad sin precedentes, y satisfacen una variedad de aplicaciones desde la industria hasta la electrónica de consumo.
Para más información, muestras o para discutir sus necesidades específicas, póngase en contacto con nosotros.
Las dimensiones externas
Definición del pin de interfaz
| El número de pin. | El símbolo | Función |
| 1 | El LEDA | Luz de retroiluminación LED (cátodo) |
| 2 | LEDK | Luz de retroiluminación LED (cátodo) |
| 3 | El GND | En el suelo |
| 4 | VDD | Fuente de alimentación: 2,8 a 3,3 V. |
| 5 | El GND | En el suelo |
| 6 | Reinicio | Reinicie la entrada. |
| 7 | El GND | En el suelo |
| Entre 8 y 25 | DB17 ~ DB0 | Entrada de datos azul RGB |
| 26 | El GND | En el suelo |
| 27 | El SDA | Reloj de interfaz SPI |
| 28 | El SCL | Reloj de interfaz SPI |
| 29 | Las empresas | Chip selecciona el pin de entrada |
| 30 | El HSYNC | Señal de sincronización de línea para el funcionamiento de la interfaz RGB |
| 31 | El HSYNC | Señal de sincronización de marcos para el funcionamiento de la interfaz RGB |
| 32 | El PCLK | Señal de reloj de puntos para el funcionamiento de la interfaz RGB |
| 33 | DE | Señal de activación de datos para el funcionamiento de la interfaz RGB |
| 34 | El GND | En el suelo |
Características eléctricas
| Punto de trabajo | El símbolo | - ¿Qué es eso? | Es el tipo. | - ¿Qué quieres decir? | Unidad |
| Voltado de alimentación analógico | VDD | 2.4 | 2.8 | 3.3 | V. |
| Voltado de alimentación digital | VDDI | - | - | - | |
| Válvula de entrada de señal | VIH | 0.7VDDI | - | VDDI | V. |
| VIL | El GND | - | 0.3VDDI | V. |
Unidad de retroiluminación (GND=0V)
| Punto de trabajo | El símbolo | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad |
| Corriente de LED | El | - | 45 | 60 | - ¿Qué es? |
| Voltagem de las luces LED | VL | - | 11.2 | 13.6 | V. |
| Tiempo de vida útil del LED en funcionamiento | - ¿ Qué? | 40000 | - | - | Horario |
Especificaciones ópticas
| Punto de trabajo | El símbolo | Condición | - ¿ Qué? | El tipo | - ¿ Qué es? | Unidad | |
| Luminancia blanca (centro) | - ¿ Por qué? |
Θ = 0 Es normal. Visión Ángulo El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles renovables. |
1000 | 1100 | - ¿Qué quieres decir? | cd/m2 | |
| Tiempo de respuesta | Tr+Tf | - ¿Qué quieres decir? | 35 | 40 | ms | ||
| Proporción de contraste | El CR | 900 | 1200 | - ¿Qué quieres decir? | - ¿Qué quieres decir? | ||
|
El color Cromaticidad (CIE1931) |
de color blanco |
En el caso de los | 0.278 | 0.308 | 0.338 | ||
| - ¿ Qué? | 0.309 | 0.339 | 0.369 | ||||
|
Ángulo de visión |
- ¿ Qué? |
El |
CR ≥ 10 |
- ¿Qué quieres decir? | 80 | - ¿Qué quieres decir? | |
| I R | - ¿Qué quieres decir? | 80 | - ¿Qué quieres decir? | ||||
|
Ver |
¿Qué es? | - ¿Qué quieres decir? | 80 | - ¿Qué quieres decir? | |||
| El D | - ¿Qué quieres decir? | 80 | - ¿Qué quieres decir? | ||||
| Uniformidad del brillo | En promedio | Θ = 0 | 80 | 90 | - ¿Qué quieres decir? | % | |
| Gamma de colores | NTSC | Θ = 0 | 65 | 70 | - ¿Qué quieres decir? | % | |

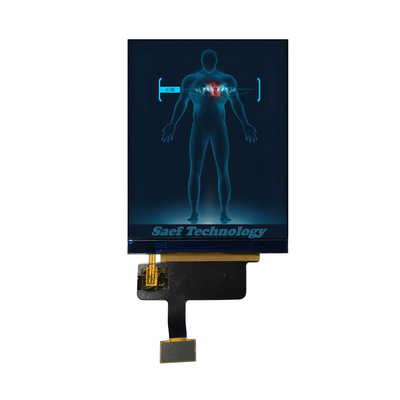

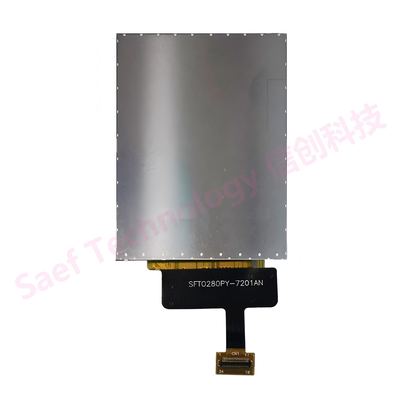

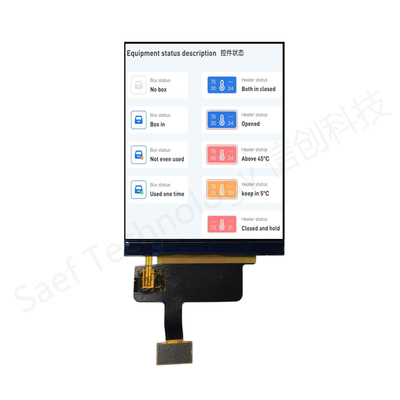

Imagen del producto
