Datos del producto:
|
| Producto: | 1LCD TFT de 9 pulgadas | pantalla táctil: | Sin |
|---|---|---|---|
| Resolución: | 170x320 | Dirección de visión: | Ángulos de visión completos del IPS |
| IC del controlador: | Se aplicará el procedimiento siguiente: | Número del pin: | 30 pines |
| Conexión: | ZIF | Luminancia superficial: | 800 cd/m2 (nits) |
| Interfaz: | SPI y MCU | Duración del LED: | 40,000 horas |
| Resaltar: | Display TFT de alto brillo de 170x320,Display LCD IPS de 800 nits,1Display TFT de alto brillo de 9 pulgadas |
||
Sobre este artículo SFTO190JY-7267AN
Mejore su proyecto con nuestra pantalla LCD IPS TFT de alto brillo de 1,9 pulgadas, diseñada para ofrecer imágenes impresionantes y un rendimiento óptimo.Esta pantalla garantiza una excelente visibilidad incluso en ambientes brillantes..
Características clave:
Tamaño y resolución:Esta pantalla compacta de 1,9 pulgadas cuenta con una resolución de 170x320 píxeles, proporcionando imágenes nítidas y claras para una variedad de aplicaciones.
Los colores vibrantes:La tecnología IPS ofrece amplios ángulos de visión y una reproducción de colores vibrantes, lo que permite una experiencia de usuario superior.
Interfaz SPI y MCU:Diseñada para facilitar la integración, esta pantalla cuenta con interfaces SPI y MCU, lo que la hace compatible con una gama de microcontroladores y placas de desarrollo.
Diseño duradero:Construida para la fiabilidad y el rendimiento, esta pantalla es ideal para proyectos profesionales y de bricolaje, incluyendo wearables, gadgets y sistemas integrados.
Actualice su dispositivo con nuestra pantalla LCD IPS TFT de 1, 9 pulgadas de alto brillo para una calidad y un rendimiento excepcionales.
Pedir ahora.¡Para aprovechar nuestro precio garantizado más bajo del mercado!
Especificación del producto
| Características | Detalles | Unidad |
| Tamaño de la pantalla (diagonal) | 1.9 | En pulgadas |
| Tipo de pantalla LCD | IPS TFT | - |
| Modo de muestra | Normalmente negro | - |
| Resolución | 170 x RGB ((H) x 320 ((V) | Píxeles |
| Dirección de visión | Todos los | - |
| Tamaño del módulo | 25 ((W) x 49.33 ((H) x 2.11 ((T) | En el caso de los |
| Área activa | 22.7 ((W) x 42.72 ((H) | En el caso de los |
| Tamaño de los píxeles | 0.1335 ((W) x 0.1335 ((H) | En el caso de los |
| Disposición de colores | Bandas RGB V vertical | - |
| Interfaz | El número de personas a las que se refiere el apartado 1 del presente artículo. | - |
| Brillo de la superficie | 800 | cd/m2 |
| Muestra los colores | 262K | - |
| IC del controlador | Se aplicará el procedimiento siguiente: | - |
| Con o sin panel táctil | Sin | - |
| Temperatura de funcionamiento | -20°C ~ 70°C | °C |
| Temperatura de almacenamiento | -30°C a 80°C | °C |
Las dimensiones externas
Calificaciones máximas absolutas
| Punto de trabajo | El símbolo | - ¿Qué es eso? | - ¿Qué quieres decir? | Unidad |
| Tensión de alimentación lógica | CICV | - No hay nada.3 | 4.0 | V. |
| Tensión de alimentación analógica | CCC de riesgo | - No hay nada.3 | 4.6 | V. |
| Temperatura de funcionamiento | En la parte superior | -20 años. | 70 | °C |
| Temperatura de almacenamiento | Tst | - 30 años. | 80 | °C |
Características de la CC
| Punto de trabajo | El símbolo | - ¿Qué es eso? | Es el tipo. | - ¿Qué quieres decir? | Unidad |
| Tensión de alimentación analógica | CCC de riesgo | 2.5 | 2.75 | 3.3 | V. |
| Tensión de alimentación lógica | CICV | 1.65 | 1.8 | 3.3 | V. |
| Alta tensión de entrada | Número de vehículo | 0.7*IOVCC | - | CICV | V. |
| Bajo voltaje de entrada | VIL | El GND | - | 0.3*IOVCC | V. |
| Alta tensión de salida | VOH | 0.8*IOVCC | - | CICV | V. |
| Bajo voltaje de salida | VOL | El GND | - | 0.2*IOVCC | V. |
| Corriente de entrada | El IIN | - | 20 | - | - ¿Qué es? |
Características de la luz de fondo
| Punto de trabajo | El símbolo | - ¿Qué es eso? | Es el tipo. | - ¿Qué quieres decir? | Unidad |
| Voltagem hacia adelante | VF | - | 6.0 | - | V. |
| Corriente hacia adelante | Si | - | 80 | - | - ¿Qué es? |
| Disipación de energía | Pd | - | 256 | - | MW |
| Tiempo de vida del LED ((25 oC) | - | 30000 | 40000 | - | Las horas |
Definición del pin de interfaz
| No. | El símbolo | Descripción | |||||||||
| 1 | El GND | En el suelo | |||||||||
| 2 | CCC de riesgo | Fuente de alimentación para analogía | |||||||||
| 3 | Im2 |
|
|||||||||
| 4 | Sección 1 | ||||||||||
| 5 | Reinicio | Pín de reinicio de la LCM | |||||||||
| 6 | Las empresas | Seleccionar el pin del chip (habilitar el pin bajo) | |||||||||
| 7 | Las condiciones de las partidas 1 y 2 se aplicarán a las partidas 2 y 3. | Es el horario de serie. | |||||||||
| 8 | WR/RS | Registro seleccione el pin. | |||||||||
| 9 | Investigación y desarrollo | Lectura habilitada en la interfaz paralela MCU 8080. | |||||||||
| 10 | El SDA | Pín de entrada/salida de la interfaz SPI | |||||||||
| 11 y 18 | Se trata de un sistema de control de velocidad. | Bus de datos de interfaz paralela de MCU. | |||||||||
| 19 | ODS | Pin de salida de la interfaz SPI. | |||||||||
| 20 | LED+ | Anodo retroiluminado | |||||||||
| 21 a 24 años | LED- | Cátodo retroiluminado | |||||||||
| 25 | El GND | En el suelo | |||||||||
| 26 a 29 | No incluido | No incluido | |||||||||
| 30 | El GND | En el suelo |

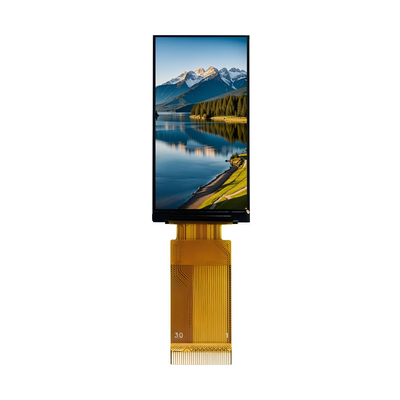

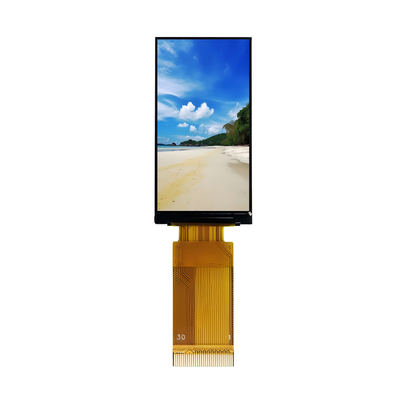

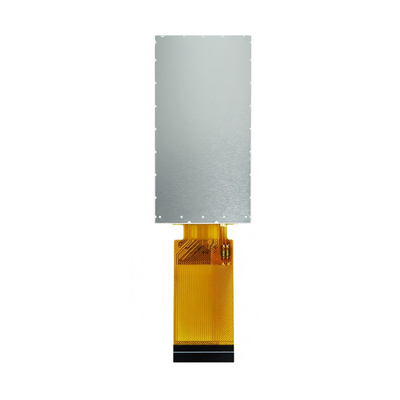

Imagen del producto
