Datos del producto:
|
| Producto: | 2TFT redondo de 0,1 pulgadas | Resolución: | puntos 480x480 |
|---|---|---|---|
| Interfaz: | 3 líneas SPI + 18 bits RGB | Pantalla táctil: | Sin contacto (PCAP opcional) |
| Dirección de visión: | IPS (80/80/80/80) | IC del controlador: | ST7701S |
| Número del pin: | 40 pines | Tamaño del módulo: | 58.18 x 59,71 x 2,26 (mm) |
| Área activa: | 53Diámetro de.28 mm | Conexión: | ZIF |
| Luminancia superficial: | 1000 cd/m2 (nits) | Temperatura de funcionamiento.: | -20 °C a +70 °C |
| Duración del LED: | 40,000 horas | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Display TFT de alto brillo de 1000 nits,2.1 pulgadas LCD TFT redondo,Display TFT de matriz de 480x480 puntos |
||
Sobre este artículo SF-TC210B-8947A3N
Presentando nuestra última innovación en tecnología de visualización:¡El LCD TFT redondo de alta luminosidad de 1000 nits de 2,1 pulgadas! Diseñada para ofrecer una claridad de imagen excepcional y colores vibrantes, esta pantalla compactaMatriz de puntos 480x480Resolución, asegurando que cada detalle cobre vida.
Las características principales incluyen:
Ya sea que esté buscando mejorar la experiencia del usuario en electrónica de consumo, pantallas de automóviles o interfaces industriales, esta pantalla LCD TFT es la solución perfecta.Aumente el rendimiento visual de su producto con nuestra pantalla de alto brillo que da vida a sus ideas!
Descubra la diferencia en la calidad de visualización con nuestroAlto brillo 1000 Nits 2,1 pulgadas LCD TFT redondo¡Donde la brillantez se encuentra con la innovación!
Especificaciones generales
| Tipo de pantalla LCD | 2.1 pulgadas |
| Resolución (H*V) | 480 (RGB) × 480 |
| Tipo de tecnología | a-Si TFT |
| Configuración de píxeles | Bandas verticales de RGB |
| Modo de muestra | Normalmente negro |
| Dirección de visión | Todos los |
| Dirección de inversión de la escala gris | - |
| CuadroDimensiones (W x H x T) (mm) | 58.18 por 60.71 por 2.26 |
| Área activa (mm) | 53.28 por 53.28 |
| Área de visión del CTP ((mm) | / |
| Con / sin pantalla táctil | Sin |
| Tipo de conector | 0.5 PITCH 40PIN |
| Tipo de luz de fondo | El LED |
| Peso (g) | DTD |
| Interfaz de pantalla | 3SPI+18RGB |
| Número de colores | 262K |
| Display Driver IC (Director de visualización del circuito) | Se aplicará el procedimiento siguiente: |
Las dimensiones externas
Definición del pin de interfaz
| 1 | LED A | Anodo LED |
| 2 | LED K | Catodo LED |
| 3 | LED K | Catodo LED |
| 4 | El GND | En el suelo |
| 5 | VCI | Fuente de alimentación |
| 6 | Reinicio | Reinicie la señal, baja actividad. |
| 7 | No incluido | No incluido |
| 8 | No incluido | No incluido |
| 9 | El SDA | Señales de datos del SPI |
| 10 | El SCK | Signo de reloj SPI |
| 11 | Las empresas | SPI Chip selecciona la señal |
| 12 | El PCLK | Señal de reloj de puntos RGB |
| 13 | DE | Se activan los datos RGB |
| 14 | VSYNC | Señales de sincronización de marcos RGB |
| 15 | El HSYNC | Señal de sincronización de línea RGB |
| 16 ~ 33 | Se trata de los siguientes elementos: | La señal de datos RGB ((DB0:BLUE LSB;DB5:BIUE MSB;DB6:GREEN LSB;DB11:GREEN,MSB;DB12:RED LSB;DB17:RED MSB) |
| 34 | El GND | En el suelo |
| 35 | TP_INT | Toque Interrumpir |
| 36 | TP_SDA | Señal de datos de IIC táctil |
| 37 | TP_SCL | Toque la señal del reloj IIC |
| 38 | TP_RESET (en inglés) | Toque la señal de reinicio |
| 39 | TP_VCI | Toque fuente de alimentación |
| 40 | El GND | En el suelo |
Calificaciones máximas absolutas
| Punto de trabajo | El símbolo | Valor | Unidad |
| Voltagem de la fuente de alimentación para la lógica | VDD | 0.3 ~ 4.8 | V. |
| Voltado de entrada | El vino | VDD + 0.3 | V. |
| Temperatura de funcionamiento | - ¿Qué es? | - De 20 a 70 años | °C |
| Temperatura de almacenamiento | Tstg | -30 a 80 años | °C |
Características eléctricas
|
Punto de trabajo |
El símbolo |
- ¿ Qué? |
El tipo |
- ¿ Qué es? |
Unidad |
Condición de ensayo |
|
Voltado de funcionamiento |
VDD |
2.5 |
2.8 |
4.8 |
V. |
- |
|
Corriente de suministro |
DPI |
- |
- |
50 |
- ¿Qué es? |
VDD = 2,8 V, Ta = 25 °C |
|
Voltado de entrada |
VIH |
0.8VDD |
- |
VDD |
V. |
- |
|
VIL |
0 |
- |
0.2VDD |
V. |
||
|
Corriente de fuga de entrada |
IIL |
- Es una.0 |
- |
1.0 |
- ¿Qué es? |
VIN = VDD o VSS |
Especificación de la luz de fondo de conducción
| Punto de trabajo | El símbolo | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad |
| Corriente hacia adelante | Si | - ¿Qué quieres decir? | 80 | - | - ¿Qué es? |
| Voltagem hacia adelante | VF | 5.4 | 6.4 | 6.6 | V. |
| Modo de conexión | - ¿Qué quieres decir? | 4Paralelo | - ¿Qué quieres decir? | ||
| Número de LED | / | 4 | Pcs. |

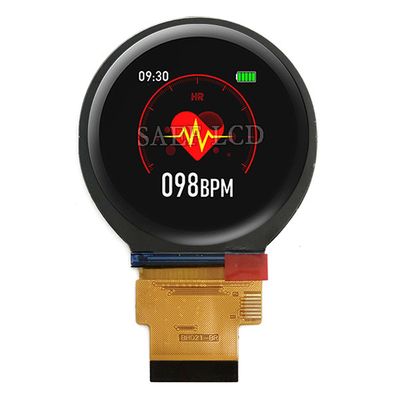

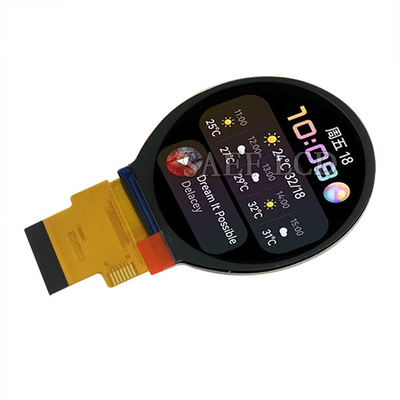

Imagen del producto
