Datos del producto:
|
| Producto: | 0Display TFT LCD de 85 pulgadas | Resolución: | pixeles 128x128 |
|---|---|---|---|
| IC del controlador: | GC9107 | Esquema de la oscuridad.: | 17.58 ((H) x 20.82 ((V) x 1.46 ((D) (mm) |
| Pantalla táctil: | Sin tacto | Dirección de visión: | Todos los ángulos de visión IPS |
| Interfaz: | El SPI | Número del pin: | 12 pines (se pueden personalizar) |
| Luminancia superficial: | 260 cd/m2 (nits) | Tipo de luz de fondo: | LED blanco |
| Duración del LED: | 40,000 horas | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | 0.85 pulgadas IPS TFT pantalla LCD,Display LCD TFT de 128x128 IPS |
||
Acerca de este artículo 0,85 pulgadas IPS TFT pantalla LCD SFTO085JY-7247AN
Especificaciones generales
| - No, no es así. | Punto de trabajo | Contenido | Unidad |
| 1 | Tamaño del LCD | 0.85 pulgadas en diagonal | - |
| 2 | Modo de muestra | Normalmente negro | - |
| 3 | Resolución | El valor de la imagen es el valor de la imagen. | - |
| 4 | El punto de paso | 0.1188 (H) x 0.1188 ((V) mm | - |
| 5 | Área activa | 15.2064 ((H) x 15.2064 (V) mm | - |
| 6 | Tamaño del módulo | 17.58 ((H) x 20.82 ((V) x1.5 ((D) mm |
- |
| 7 | Disposición de colores | Bandas RGB V vertical |
- |
| 8 | Interfaz | LÍNEA SPI4 |
- |
| 9 | IC de la unidad | GC9107 |
- |
| 10 | La luminancia ((cd/m2) | 260 (TYP) | |
| 11 | Dirección de visión | Todo visto | |
| 12 | Iluminación de fondo | 1 LED de color blanco | |
| 13 | Temperatura de operación. | -20°C ~ + 70°C | °C |
| 14 | Temperatura de almacenamiento. | -30 °C ~ + 80 °C | °C |
| 15 | Peso | DTD | G |
Las dimensiones externas
Definición del pin de interfaz
| El número de pin. | El símbolo | Descripción |
| 1 | El GND | En el suelo |
| 2 | LEDK | Cátodo de luz de fondo |
| 3 | El LEDA | Anodo de luz de fondo |
| 4 | VDD | Fuente de alimentación para el sistema analógico (2.8V-3.3V) |
| 5 | El GND | En el suelo |
| 6 | El GND | En el suelo |
|
7 |
D/C |
Seleccione el pin del registro D/C = ¥ 1 ¥: Muestra los datos. D/C=0: Datos de mando. |
| 8 | Las empresas |
Chip seleccione el pin (Activar bajo) |
| 9 | El SCL | Es el horario de serie. |
| 10 | El SDA | Entrada de datos de serie |
| 11 | Reinicio | Pín de reinicio de la LCM |
| 12 | El GND | En el suelo |
Calificaciones máximas absolutas
| Parámetro | El símbolo | - ¿ Qué? | - ¿ Qué es? | Unidad |
| Tensión de alimentación lógica | CICV | - No hay nada.3 | 4.6 | V. |
| Tensión de alimentación analógica | CCC de riesgo | - No hay nada.3 | 4.6 | V. |
| Temperatura de funcionamiento | En la parte superior | -20 años. | 70 | °C |
| Temperatura de almacenamiento | Tst | - 30 años. | 80 | °C |
| Humedad | RH |
- ¿Qué quieres decir? |
90% (max 60 °C) | RH |
Especificación eléctrica
| Parámetro | El símbolo | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad |
| Tensión de alimentación lógica | CICV | 1.65 | 1.8/2.8 | 3.3 | V. |
| Tensión de alimentación analógica | CCC de riesgo | 2.6 | 2.8 | 3.3 |
- ¿Qué quieres decir? |
| Corriente de entrada | No lo sé. |
- ¿Qué quieres decir? |
20 |
- ¿Qué quieres decir? |
- ¿Qué es? |
Características de la luz de fondo
| Punto de trabajo | El símbolo | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad |
| Voltagem hacia adelante | Vf | 3.0 | 3.2 | 3.4 | V. |
| Corriente hacia adelante | Si es |
- ¿Qué quieres decir? |
20 |
- ¿Qué quieres decir? |
- ¿Qué es? |
| Tiempo de vida útil |
- ¿Qué quieres decir? |
30000 | 40000 |
- ¿Qué quieres decir? |
Las horas |

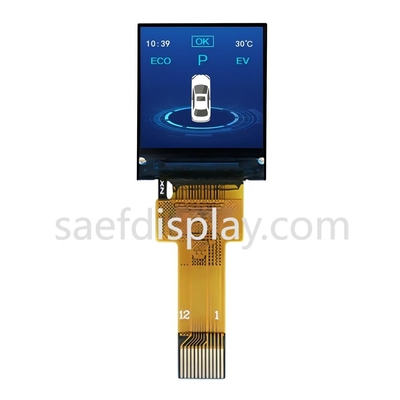

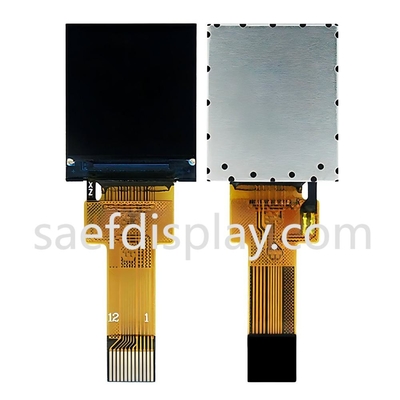

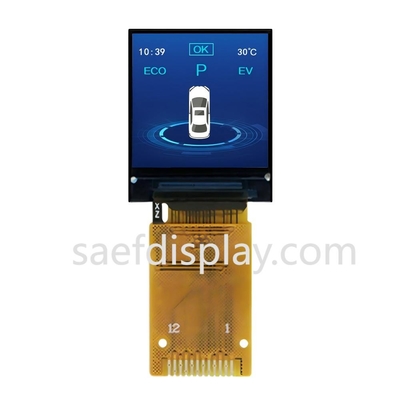

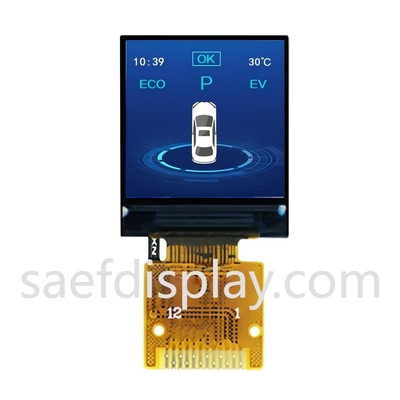

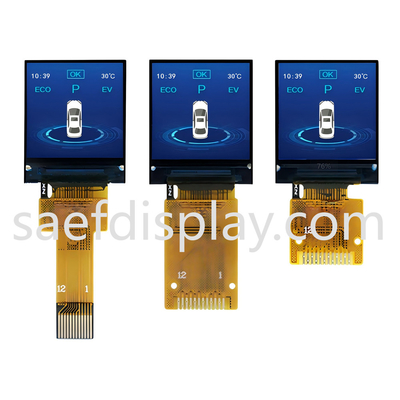

Imagen del producto
