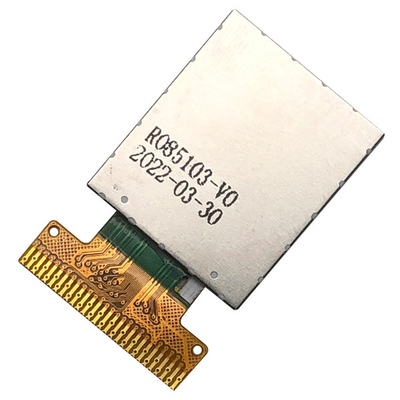

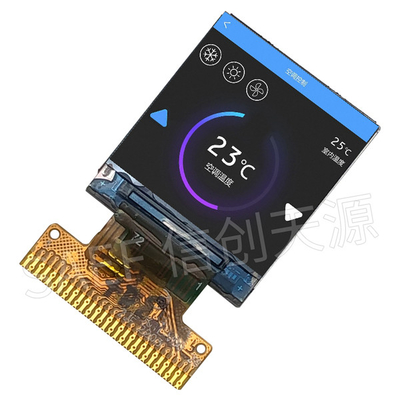

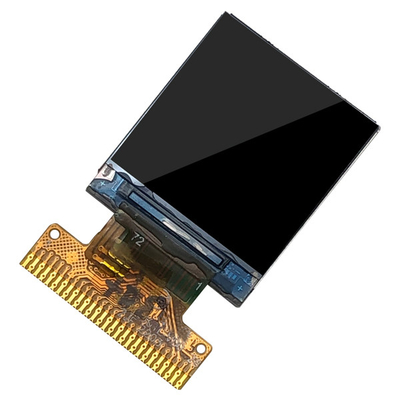

Descripción del producto: Display de interfaz MCU LCD de tipo IPS TFT de 0,85" de pulgadas 128x128
Presentamos nuestra pantalla LCD IPS TFT de tipo cuadrado de 0.85" 128x128 pulgadas, una pantalla de alta resolución perfecta para varias aplicaciones integradas.Esta pantalla de alta calidad cuenta con una resolución clara y vibrante de 128x128 píxeles, haciendo que sus imágenes cobren vida con una nitidez aguda y colores ricos.
Características clave:
-
Tamaño compacto:Con una diagonal de sólo 0,85 pulgadas, esta pantalla es ideal para proyectos donde el espacio es limitado, incluyendo wearables, dispositivos portátiles y aplicaciones de IoT.
-
Tecnología IPS:El panel de conmutación en plano (IPS) ofrece un amplio ángulo de visión y una excelente reproducción de color, lo que garantiza una calidad de imagen constante desde varias perspectivas.
-
Alta resolución:La resolución de 128x128 píxeles proporciona imágenes nítidas y detalladas, por lo que es adecuado para aplicaciones gráficas intensivas e interfaces de usuario sin fisuras.
-
Integración fácil:Diseñada con una interfaz MCU, esta pantalla LCD simplifica las conexiones a los microcontroladores, haciendo que sea sencilla de integrar en sus sistemas existentes.
-
Aplicaciones versátiles:Perfecto para uso en dispositivos inteligentes, robótica, electrónica de consumo, y cualquier proyecto que requiera una solución de pantalla compacta.
-
Bajo consumo de energía:Diseñada para ser eficiente, esta pantalla consume energía mínima, extendiendo la vida de la batería de los dispositivos portátiles.
-
Rendimiento robusto:Con su construcción duradera y rendimiento confiable, esta pantalla está diseñada para una larga vida útil y un uso confiable en varios entornos.
Actualice su proyecto con nuestra pantalla de interfaz MCU IPS TFT LCD de tipo cuadrado de 0,85" 128x128 pulgadas y experimente la combinación perfecta de tamaño, calidad y funcionalidad!
| Características |
Detalles |
Unidad |
| Tamaño de la pantalla (diagonal) |
0.85 |
pulgadas |
| Tipo de pantalla LCD |
TFT de α-Si |
- |
| Modo de muestra |
IPS / Transmisor / Normalmente negro |
- |
| Resolución |
128RGB x 128 |
- |
| Ver Dirección |
Todos los |
Mejor imagen |
| Esquema del módulo |
17.6 ((H) ×20.6 ((V) ×1.45 ((T) (Nota 1) |
En el caso de los |
| TP Esquema |
No incluido |
En el caso de los |
| Área de visualización TP |
No incluido |
En el caso de los |
| Área activa TP |
No incluido |
En el caso de los |
| Área activa |
15.2064 (H) ×15.2064 (V) |
En el caso de los |
| Área de observación |
No incluido |
En el caso de los |
| Muestra los colores |
65K |
- |
| Interfaz |
4-SPI |
- |
| IC del controlador |
Las condiciones de producción de los productos incluidos en el anexo II |
- |
| Temperatura de funcionamiento |
-20 ¢ 60 |
oC |
| Temperatura de almacenamiento |
-30 ¢ 70 |
oC |
| Peso |
DTD |
G |
