Datos del producto:
|
| Producto: | 0Display TFT LCD de 85 pulgadas | Resolución: | pixeles 128x128 |
|---|---|---|---|
| IC del controlador: | GC9107 | Esquema de la oscuridad.: | 17.58 ((H) x 20.82 ((V) x 1.46 ((D) (mm) |
| Pantalla táctil: | Sin tacto | Dirección de visión: | Todos los ángulos de visión IPS |
| Interfaz: | El SPI | Número del pin: | 12 pines (se pueden personalizar) |
| Luminancia superficial: | 260 cd/m2 (nits) | Tipo de luz de fondo: | LED blanco |
| Duración del LED: | 40,000 horas | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | 0Display LCD de 85 pulgadas cuadradas,Display LCD cuadrado de 128*128,Display LCD de mini cuadrado |
||
Sobre este artículo SFTO085JY-7245AN
El módulo de pantalla TFT Mini Square LCD de 0,85 pulgadas 128x128 IPS es una pantalla compacta y versátil adecuada para diversas aplicaciones, particularmente en dispositivos electrónicos pequeños.Aquí hay un breve resumen de sus características y especificaciones:
Para usar este módulo de visualización, normalmente lo conectará a un microcontrolador o placa de desarrollo a través de SPI.Las bibliotecas a menudo están disponibles para plataformas populares (como Arduino) para ayudar a simplificar el proceso de codificación requerido para interactuar con la pantalla.
El módulo de pantalla TFT Mini Square LCD de 0,85 pulgadas 128x128 IPS es una excelente opción para aplicaciones compactas que requieren una pantalla colorida y nítida.Recuerde comprobar la compatibilidad con su plataforma de microcontrolador específico y considerar la gestión de energía en su diseño.
Especificaciones generales
| - No, no es así. | Punto de trabajo | Contenido | Unidad |
| 1 | Tamaño del LCD | 0.85 pulgadas en diagonal | - |
| 2 | Modo de muestra | Normalmente negro | - |
| 3 | Resolución | El valor de la imagen es el valor de la imagen. | - |
| 4 | El punto de paso | 0.1188 (H) x 0.1188 ((V) mm | - |
| 5 | Área activa | 15.2064 ((H) x 15.2064 (V) mm | - |
| 6 | Tamaño del módulo | 17.58 ((H) x 20.82 ((V) x1.5 ((D) mm |
- |
| 7 | Disposición de colores | Bandas RGB V vertical |
- |
| 8 | Interfaz | LÍNEA SPI4 |
- |
| 9 | IC de la unidad | GC9107 |
- |
| 10 | La luminancia ((cd/m2) | 260 (TYP) | |
| 11 | Dirección de visión | Todo visto | |
| 12 | Iluminación de fondo | 1 LED de color blanco | |
| 13 | Temperatura de operación. | -20°C ~ + 70°C | °C |
| 14 | Temperatura de almacenamiento. | -30 °C ~ + 80 °C | °C |
| 15 | Peso | DTD | G |
Las dimensiones externas
Definición del pin de interfaz
| El número de pin. | El símbolo | Descripción |
| 1 | El GND | En el suelo |
| 2 | LEDK | Cátodo de luz de fondo |
| 3 | El LEDA | Anodo de luz de fondo |
| 4 | VDD | Fuente de alimentación para el sistema analógico (2.8V-3.3V) |
| 5 | El GND | En el suelo |
| 6 | El GND | En el suelo |
|
7 |
D/C |
Seleccione el pin del registro D/C = ¥ 1 ¥: Muestra los datos. D/C=0: Datos de mando. |
| 8 | Las empresas |
Chip seleccione el pin (Activar bajo) |
| 9 | El SCL | Es el horario de serie. |
| 10 | El SDA | Entrada de datos de serie |
| 11 | Reinicio | Pín de reinicio de la LCM |
| 12 | El GND | En el suelo |
Calificaciones máximas absolutas
| Parámetro | El símbolo | - ¿ Qué? | - ¿ Qué es? | Unidad |
| Tensión de alimentación lógica | CICV | - No hay nada.3 | 4.6 | V. |
| Tensión de alimentación analógica | CCC de riesgo | - No hay nada.3 | 4.6 | V. |
| Temperatura de funcionamiento | En la parte superior | -20 años. | 70 | °C |
| Temperatura de almacenamiento | Tst | - 30 años. | 80 | °C |
| Humedad | RH |
- ¿Qué quieres decir? |
90% (max 60 °C) | RH |
Especificación eléctrica
| Parámetro | El símbolo | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad |
| Tensión de alimentación lógica | CICV | 1.65 | 1.8/2.8 | 3.3 | V. |
| Tensión de alimentación analógica | CCC de riesgo | 2.6 | 2.8 | 3.3 |
- ¿Qué quieres decir? |
| Corriente de entrada | No lo sé. |
- ¿Qué quieres decir? |
20 |
- ¿Qué quieres decir? |
- ¿Qué es? |
Características de la luz de fondo
| Punto de trabajo | El símbolo | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad |
| Voltagem hacia adelante | Vf | 3.0 | 3.2 | 3.4 | V. |
| Corriente hacia adelante | Si es |
- ¿Qué quieres decir? |
20 |
- ¿Qué quieres decir? |
- ¿Qué es? |
| Tiempo de vida útil |
- ¿Qué quieres decir? |
30000 | 40000 |
- ¿Qué quieres decir? |
Las horas |
Especificaciones ópticas
| Punto de trabajo | El símbolo | Condiciones de medición | - ¿Qué es eso? | Es un tipo. | - ¿Qué quieres decir? | Unidad | |
| Tiempo de respuesta | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
|
Ángulo de visión |
θ |
φ = 0o | 25 oC | - | 80 | - |
- ¿Qué es? |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| Relación de contraste | El CR | - | 25 oC | 800 | 1200 | - | - |
|
Color de las coordenadas CIE |
Blanco | X. | 25 oC | 0.300 | 0.302 | 0.304 |
- |
| Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
| El rojo | X. | 25 oC | 0.622 | 0.624 | 0.626 | ||
| Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
|
El verde |
X. | 25 oC | 0.286 | 0.288 | 0.290 | ||
| Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
|
El azul |
X. | 25 oC | 0.134 | 0.136 | 0.138 | ||
| Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
| Transmitancia (con polarizador) |
- ¿Qué quieres decir? |
- ¿Qué quieres decir? |
- |
3.5 | 4.5 |
- |
% |
Prueba de medio ambiente y fiabilidad
| - No, no es así. | Punto de trabajo | Condiciones |
| 1 | Operación a altas temperaturas | 70 C ± 2 C, 120 horas |
| 2 | Operación a baja temperatura | -20 °C ± 2 °C, 120 horas |
| 3 | Almacenamiento a alta temperatura | 80 C ± 2 C, 120 horas |
| 4 | Almacenamiento a baja temperatura | -30 C ± 2 C, 120 horas |
| 5 | Operación a altas temperaturas/humedad | 60 C ± 2 C, 90% de H.R., 120 horas |
| 6 | Ciclos de temperatura |
-10°C→25°C→60°C→25°C→-10°C 30min 5min 30 min 5 min 30 min 10 ciclo. |
|
7 |
Prueba de vibración |
Amplitud fija total:1.5 mm. Vibración Frecuencia: 10 ~ 55 Hz Un ciclo de 60 segundos a 3 direcciones de X, Y, Z cada uno 15 minutos después. |
| 8 | Prueba ESD | Descarga de aire:Apple ± 4KV con 5 veces. |
| Descarga por contacto:Apple ±2KV con 5 veces. | ||
|
9 |
Prueba de caída |

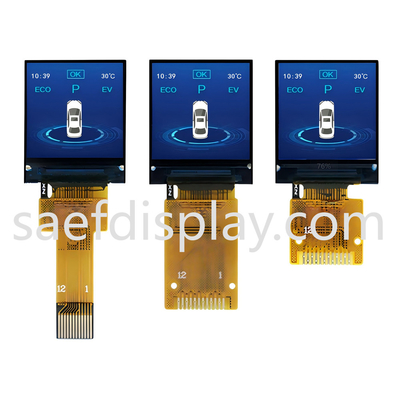

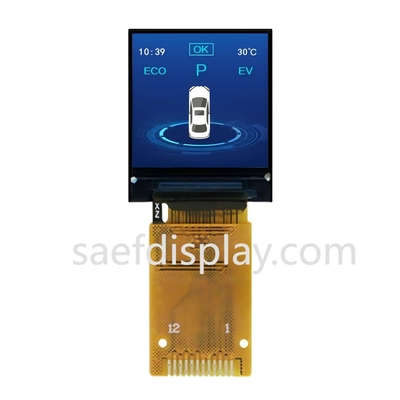

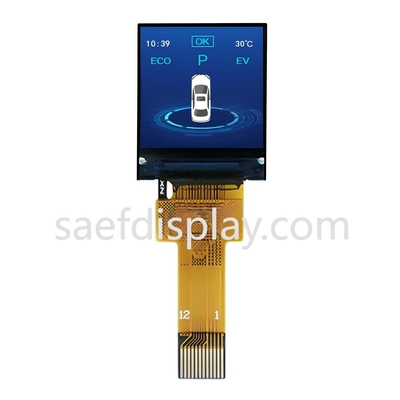

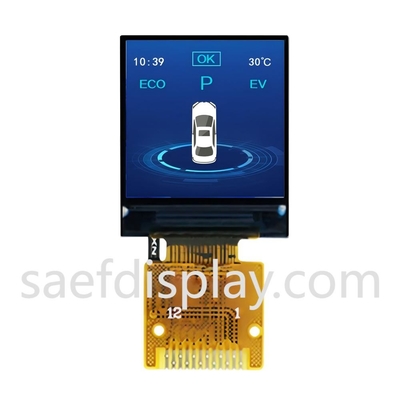

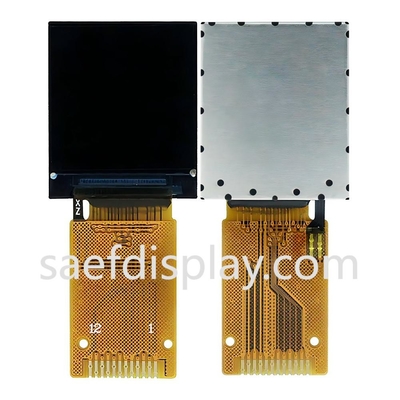

Imagen del producto
Instalaciones y certificados
