Datos del producto:
|
| Producto: | 0Display TFT LCD de 85 pulgadas | Resolución: | pixeles 128x128 |
|---|---|---|---|
| IC del controlador: | GC9107 | Esquema de la oscuridad.: | 17.58 ((H) x 20.82 ((V) x 1.5 ((D) (mm) |
| Pantalla táctil: | Sin tacto | Dirección de visión: | Todos los ángulos de visión IPS |
| Interfaz: | El SPI | Número del pin: | 12 pines (se pueden personalizar) |
| Luminancia superficial: | 260 cd/m2 (nits) | Tipo de luz de fondo: | LED blanco |
| Duración del LED: | 40,000 horas | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | 0Display LCD TFT de 85 pulgadas,Exhibición de TFT LCD del interfaz de SPI,Display LCD TFT de 128*128 píxeles |
||

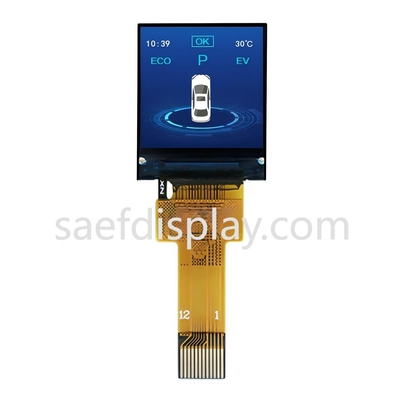

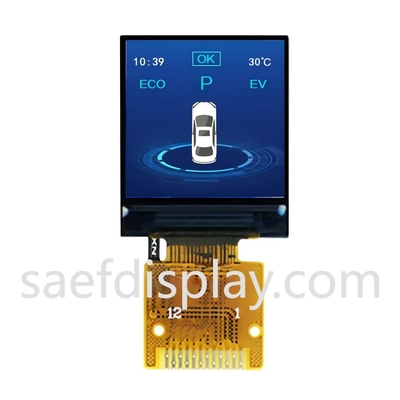

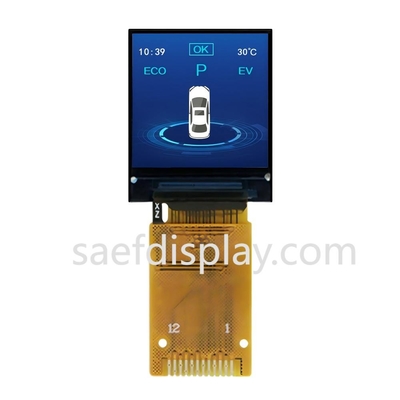

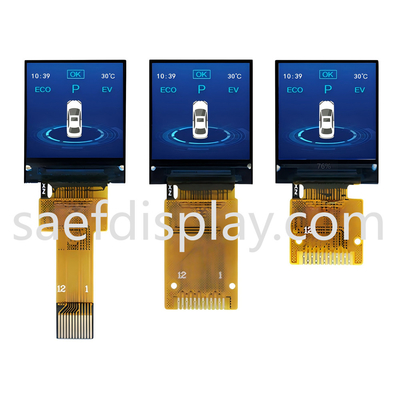

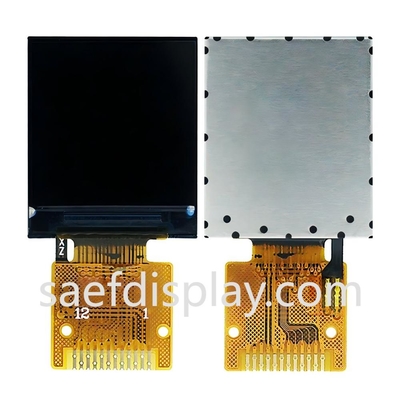

Presentación de la pantalla LCD TFT de 0,85 pulgadas: su solución para una visualización compacta
Mejore sus proyectos con nuestra pequeña pantalla LCD TFT de alta resolución, con una impresionante matriz de 128x128 píxeles.La pantalla de 85 pulgadas está diseñada para ofrecer colores vibrantes e imágenes nítidas en un formato compacto, lo que lo hace perfecto para una amplia gama de aplicaciones, desde wearables hasta dispositivos IoT.
1Compacto y ligero:
2Alta resolución:
3Interfaz SPI:
4Todos los ángulos de visión:
5Bajo consumo de energía:
6. Aplicaciones versátiles:
Esta pequeña pero poderosa pantalla TFT LCD es su solución para proyectos donde el espacio y la eficiencia son primordiales.y la capacidad de ser visto desde todos los ángulos lo convierten en la mejor opción para desarrolladores e ingenieros por igual.
¿Listo para elevar su proyecto con tecnología de pantalla de vanguardia?
Especificaciones generales
| - No, no es así. | Punto de trabajo | Contenido | Unidad |
| 1 | Tamaño del LCD | 0.85 pulgadas en diagonal | - |
| 2 | Modo de muestra | Normalmente negro | - |
| 3 | Resolución | El valor de la imagen es el valor de la imagen. | - |
| 4 | El punto de paso | 0.1188 (H) x 0.1188 ((V) mm | - |
| 5 | Área activa | 15.2064 ((H) x 15.2064 (V) mm | - |
| 6 | Tamaño del módulo | 17.58 ((H) x 20.82 ((V) x1.5 ((D) mm |
- |
| 7 | Disposición de colores | Bandas RGB V vertical |
- |
| 8 | Interfaz | LÍNEA SPI4 |
- |
| 9 | IC de la unidad | GC9107 |
- |
| 10 | La luminancia ((cd/m2) | 260 (TYP) | |
| 11 | Dirección de visión | Todo visto | |
| 12 | Iluminación de fondo | 1 LED de color blanco | |
| 13 | Temperatura de operación. | -20°C ~ + 70°C | °C |
| 14 | Temperatura de almacenamiento. | -30 °C ~ + 80 °C | °C |
| 15 | Peso | DTD | G |
Las dimensiones externas
Definición del pin de interfaz
| El número de pin. | El símbolo | Descripción |
| 1 | El GND | En el suelo |
| 2 | LEDK | Cátodo de luz de fondo |
| 3 | El LEDA | Anodo de luz de fondo |
| 4 | VDD | Fuente de alimentación para el sistema analógico (2.8V-3.3V) |
| 5 | El GND | En el suelo |
| 6 | El GND | En el suelo |
|
7 |
D/C |
Seleccione el pin del registro D/C = ¥ 1 ¥: Muestra los datos. D/C=0: Datos de mando. |
| 8 | Las empresas |
Chip seleccione el pin (Activar bajo) |
| 9 | El SCL | Es el horario de serie. |
| 10 | El SDA | Entrada de datos de serie |
| 11 | Reinicio | Pín de reinicio de la LCM |
| 12 | El GND | En el suelo |
Calificaciones máximas absolutas
| Parámetro | El símbolo | - ¿ Qué? | - ¿ Qué es? | Unidad |
| Tensión de alimentación lógica | CICV | - No hay nada.3 | 4.6 | V. |
| Tensión de alimentación analógica | CCC de riesgo | - No hay nada.3 | 4.6 | V. |
| Temperatura de funcionamiento | En la parte superior | -20 años. | 70 | °C |
| Temperatura de almacenamiento | Tst | - 30 años. | 80 | °C |
| Humedad | RH |
- ¿Qué quieres decir? |
90% (max 60 °C) | RH |
Especificación eléctrica
| Parámetro | El símbolo | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad |
| Tensión de alimentación lógica | CICV | 1.65 | 1.8/2.8 | 3.3 | V. |
| Tensión de alimentación analógica | CCC de riesgo | 2.6 | 2.8 | 3.3 |
- ¿Qué quieres decir? |
| Corriente de entrada | No lo sé. |
- ¿Qué quieres decir? |
20 |
- ¿Qué quieres decir? |
- ¿Qué es? |
Características de la luz de fondo
| Punto de trabajo | El símbolo | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad |
| Voltagem hacia adelante | Vf | 3.0 | 3.2 | 3.4 | V. |
| Corriente hacia adelante | Si es |
- ¿Qué quieres decir? |
20 |
- ¿Qué quieres decir? |
- ¿Qué es? |
| Tiempo de vida útil |
- ¿Qué quieres decir? |
30000 | 40000 |
- ¿Qué quieres decir? |
Las horas |
Especificaciones ópticas
| Punto de trabajo | El símbolo | Condiciones de medición | - ¿Qué es eso? | Es un tipo. | - ¿Qué quieres decir? | Unidad | |
| Tiempo de respuesta | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
|
Ángulo de visión |
θ |
φ = 0o | 25 oC | - | 80 | - |
- ¿Qué es? |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| Relación de contraste | El CR | - | 25 oC | 800 | 1200 | - | - |
|
Color de las coordenadas CIE |
Blanco | X. | 25 oC | 0.300 | 0.302 | 0.304 |
- |
| Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
| El rojo | X. | 25 oC | 0.622 | 0.624 | 0.626 | ||
| Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
|
El verde |
X. | 25 oC | 0.286 | 0.288 | 0.290 | ||
| Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
|
El azul |
X. | 25 oC | 0.134 | 0.136 | 0.138 | ||
| Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
| Transmitancia (con polarizador) |
- ¿Qué quieres decir? |
- ¿Qué quieres decir? |
- |
3.5 | 4.5 |
- |
% |
