Datos del producto:
|
| Producto: | 2.9 pulgadas E-tinta E-papel pantalla | Resolución: | Resolución de 296 x 128 puntos |
|---|---|---|---|
| Modo de muestra: | PED de la AM | Optica: | Todos los ángulos de visión |
| Esquema de la oscuridad.: | 36.7 (H) × 79.0 (V) × 1.2 (D) (mm) | Área activa: | 29.056 ((H) × 66.896 ((V) (mm) |
| Pitch de los píxeles: | 0.227×0.226 (mm) | Temperatura de funcionamiento: | 0°C a +50°C |
| Temperatura de almacenamiento.: | -25°C a +70°C | El color: | Negro y blanco |
| Número del pin: | 24 pines | Interfaz: | MCU |
| Corriente de entrada: | 3,1 mA | El cumplimiento: | Conforme a las normas de Rohs & Reach |
| Resaltar: | 2 colores de tinta electrónica y papel electrónico,Papel electrónico con tinta electrónica SPI MCU,296 X 128 Tinta electrónica Papel electrónico |
||
** Descarga de la hoja de datos **
SFEPD290QXBW-7236AN Especificación.pdf
Lista de productos estándar de la EPD.pdf
Sobre este artículo SFEPD290QXBW-7236AN
Experimente el futuro de la tecnología de visualización con nuestro módulo de visualización de papel electrónico de 2,9 pulgadas con una impresionante pantalla de tinta electrónica en blanco y negro con una resolución de 296 x 128 píxeles.Este innovador módulo de papel electrónico está diseñado para aplicaciones que requieren un bajo consumo de energía y una excelente legibilidad en diversas condiciones de iluminación, lo que lo convierte en una opción ideal para lectores electrónicos, etiquetas inteligentes y proyectos de IoT.
Especificaciones de visualización:
Tecnología de visualización
Interfaz y conectividad:
Diseño y durabilidad:
Aplicaciones:
Ideal para su uso en aplicaciones como etiquetas de estantes, instrumentos industriales, dispositivos domésticos inteligentes y lectores electrónicos, donde se requiere una pantalla clara y de baja potencia.
Características adicionales:
Esta pantalla de papel electrónico de 2,9 pulgadas de tinta electrónica es una excelente opción para aplicaciones donde la legibilidad, el bajo consumo de energía y la durabilidad son primordiales.Con sus capacidades de actualización rápida y diseño versátil, es adecuado para una amplia gama de dispositivos y entornos.
Dibujo del producto
Definición del pin de interfaz
| - No, no es así. | Nombre | En el caso de las empresas | Descripción | En el caso de la |
| 1 | No incluido | No se conecte con otros pines NC | Mantenga abierto | |
| 2 | RDA | ¿ Qué? | Control de transmisión de la puerta de MOSFET de canal N | |
| 3 | El RESE | Yo... | Entrada de sentido de corriente para el bucle de control | |
| 4 | No incluido | No incluido | No se conecte con otros pines NC | Mantenga abierto |
| 5 | VSH2 | C. Las | Voltado de conducción de la fuente positiva (en rojo) | |
|
6 |
TSCL |
¿ Qué? |
Este pin es la interfaz I2C con el sensor de temperatura digital. Se requiere una resistencia externa para la conexión al esclavo I2C. Cuando no esté en uso: VSS |
|
|
7 |
El TSDA |
En el caso de las empresas |
Este pin es una interfaz I2C con el sensor de temperatura digital. Se requiere una resistencia externa para la conexión al esclavo I2C. Cuando no esté en uso: VSS |
|
| 8 | BS1 | Yo... | Pin de selección de la interfaz del bus | |
| 9 | Está muy ocupado. | ¿ Qué? | Pin de salida de estado ocupado | |
| 10 | RST# | Yo... | Reinicie la entrada de la señal. | |
| 11 | D/C# | Yo... | Pín de control de datos/comando | |
| 12 | ¿Qué quieres decir? | Yo... | Chip selecciona el pin de entrada | |
| 13 | El SCL | Yo... | Pín de reloj en serie (SPI) | |
| 14 | El SDA | En el caso de las empresas | Pin de datos en serie (SPI) | |
| 15 | VDDIO | P | Fuente de alimentación para los pines lógicos de la interfaz Debe estar conectado con VCI | |
| 16 | VCI | P | Suministro de energía para el chip | |
| 17 | VSS | P | En el suelo | |
|
18 |
VDD |
C. Las |
El VDD del pin de alimentación lógico del núcleo se puede regular internamente desde VCI. | |
| 19 | VPP | P | Para la prueba | |
| 20 | VHS1 | C. Las | Válvula de conducción de la fuente positiva | |
| 21 | VGH | C. Las | Pin de alimentación para la tensión de accionamiento de la puerta positiva y VSH1 | |
| 22 | VSL | C. Las | Válvula de conducción de la fuente negativa | |
| 23 | VGL | C. Las | Pín de alimentación para la tensión de accionamiento de la puerta negativa VCOM y VSL | |
| 24 | VCOM (Comunidad de Control de Vuelos) | C. Las | Voltado de accionamiento VCOM |
Clasificación máxima absoluta
| Parámetro | El símbolo | Calificación | Unidad |
| Tensión de alimentación lógica | VCI | -0,5 a +6.0 | V. |
| Tensión de entrada lógica | Número de vehículo | -0,5 a VCI +0.5 | V. |
| Tensión de salida lógica | Votación | -0,5 a VCI +0.5 | V. |
| Rango de temperatura de funcionamiento | Tópico de las emisiones | Entre 0 y +50 | oC |
| Rango de temperatura de almacenamiento | TSTG | -25 hasta +70 | oC |
| Temperatura óptima de almacenamiento | TSTGo | 23 ± 2 | oC |
| Humedad óptima de almacenamiento | HSTGo | 55 ± 10 | Porcentaje RH |
Características del panel DC
| Parámetro | El símbolo | Condiciones | Aplicación | - ¿Qué es eso? | Es el tipo. | - ¿ Qué es? | Unidades |
| Solo suelo | VSS | - | - | 0 | - | V. | |
| Tensión de alimentación lógica | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V. |
| Tensión lógica del núcleo | VDD | VDD | 1.7 | 1.8 | 1.9 | V. | |
| Válvula de entrada de alto nivel | VIH | - | - | 0.8 ICV | - | - | V. |
| Voltado de entrada de bajo nivel | VIL | - | - | - | - | 0.2 ICV | V. |
| Voltagem de salida de alto nivel | VOH | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | - | 0.9 VCI | - | - | V. |
| Voltagem de salida de bajo nivel | VOL | El valor de las emisiones de CO2 será el mismo que el valor de las emisiones de CO2. | - | - | - | 0.1 VCI | V. |
| Potencia típica | El PTYP | VCI = 3,0 V | - | - | 9 | - | MW |
| Modo de sueño profundo | El PSTPY | VCI = 3,0 V | - | - | 0.003 | - | MW |
| Corriente de funcionamiento típica | Iopr_VCI | VCI = 3,0 V | - | - | 3.0 | - | - ¿Qué es? |
| Tiempo de actualización de imagen | - | 25 oC | - | - | 3 | - | el segundo |
|
Corriente en modo de reposo |
Se trata de un sistema de gestión de la información. |
DC/DC apagado No hay reloj Sin carga de entrada Retención de datos de RAM |
- |
- |
20 |
UA |
|
|
Corriente en modo de sueño profundo |
Identificador del usuario |
DC/DC apagado No hay reloj Sin carga de entrada Los datos de la memoria RAM no se conservan |
- |
- |
1 |
5 |
UA |
Especificaciones ópticas
| El símbolo | Parámetro | Condiciones | - ¿ Qué? | Es el tipo. | - ¿ Qué es? | Unidades |
| R | Reflectividad blanca | Blanco | 30 | 35 | - | % |
| El CR | Relación de contraste | En el interior | 8:1 | - | ||
| GN | Nivel de 2 grises | - | El número de unidades de producción será el siguiente: | |||
| T actualización | Tiempo de actualización de imagen | a 25 °C | 3 | - | el segundo | |
| La vida | - ¿Qué es? | 1000000 veces o 5 años |

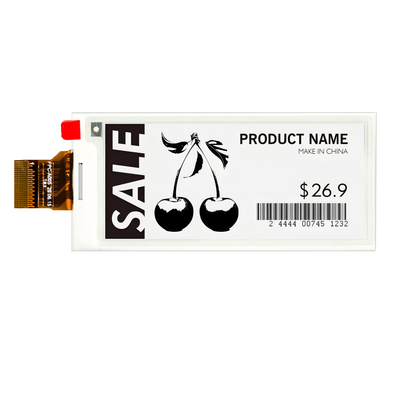

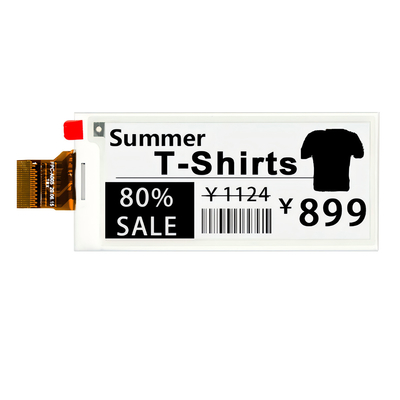

Producto Iel mago
