Datos del producto:
|
| Producto: | 3.6 pulgadas de LCD redondo | Resolución: | 544 (RGB) x 506 puntos |
|---|---|---|---|
| Luminancia superficial: | 1000 cd/m2 (nits) | Pantalla táctil: | Sin |
| Dirección de visión: | Ángulo de visión completo del IPS | Control de conducción: | ST72566 |
| Número del pin: | 40 pines | Conexión: | ZIF |
| Interfaz: | Pedazos del RGB 24 | Duración del LED: | 40,000 horas |
| Top:: | -30°C a +85°C | Dimensión de contorno: | 107.13 ((W)) × 107.13 ((H) × 9.76 ((T) mm |
| Área activa: | 89.76 ((W) x83.49 ((H) mm | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | 3.6 pulgadas LCD TFT para automóviles,Display circular RGB para vehículos,544x506 LCD TFT para automóviles |
||
Descripción del módulo de visualización LCD TFT circular de 3,6 pulgadas para automóviles
Las pantallas LCD circulares IPS, como tecnología de visualización emergente, han atraído gradualmente la atención de los usuarios debido a sus ventajas únicas y a sus amplios escenarios de aplicación.El diseño de la esquina redondeada hace que los bordes de la pantalla más suave y el efecto visual más cómodoAl mismo tiempo, este diseño también hace que la pantalla sea más ergonómica y conveniente de usar.y también mejorar la experiencia visual del usuarioLa ventaja de una pantalla LCD circular IPS es su bajo consumo de energía, lo que significa que genera menos calor durante el funcionamiento y no requiere grandes disipadores de calor.Reducir así el desperdicio de energía y la contaminación ambiental.
TS8036WV001-T es un módulo TFT de 3,6 pulgadas con tecnología IPS de resolución 544x506.Equipado con una pantalla táctil PCAP de 5 puntos que admite la interfaz I2CSu funcionalidad multitáctil y su excelente rendimiento visual lo convierten en una opción ideal para aplicaciones exigentes.
-Voltaje de entrada bajo: VDD: 2,7 ~ 3,6 V;
- Display Colores de la pantalla LCD TFT: 16,7M colores
-Interfaz de la CPU: -RGB 24BIT
- Circuito de alimentación interno.
|
Puntos de información general
|
Especificación | Unidad |
| Panel principal | ||
| Zona de visualización (AA) | 89.76 ((H) * 83.49 ((V) (3.6 pulgadas) | En el caso de los |
| Elemento de conductor | matriz activa de a-Si TFT | - |
| Muestra los colores | 16.7M | colores |
| Número de píxeles | 544 ((RGB) * 506 | Puntos |
| Disposición de los píxeles | Bandas verticales RGB | - |
| Pitch de los píxeles | 0.165 ((H) * 0.165 ((V) | En el caso de los |
| Ángulo de visión | Todos los | A las ocho. |
| IC de la unidad | Se aplicará el procedimiento siguiente: | - |
| Disposición de los píxeles de color | Bandas verticales RGB | |
| Modo de muestra | Transmisor/ Normalmente negro | - |
| Temperatura de funcionamiento | -30 ¢ + 85 | °C |
| Temperatura de almacenamiento | -30 ¢ + 85 | °C |
Información mecánica
|
Punto de trabajo
|
- ¿Qué es eso? |
Es un tipo. |
- ¿Qué quieres decir? |
Unidad |
Nota | |
| Tamaño del módulo | Se trata de una línea horizontal. | - | 107.13 | - | En el caso de los | - No hay nada.1 |
| V (vertical)) | - | 107.13 | - | En el caso de los | - No hay nada.1 | |
| Profundidad ((D) | - | 9.76 | - | En el caso de los | ± 04 | |
| Peso | - | DTD | - | G | - | |
Modulo de visualización LCD TFT circular de 3,6 pulgadas de grado automotriz
Descripción del PIN
|
Número PIN. |
SÍMBOLO |
Nivel | Descripción |
| 1 | LEDK | - ¿ Qué? | La luz de fondo... |
| 2 | El LEDA | H. | Luz de fondo + |
| 3 | El GND | H. | tierra de potencia |
| 4 | CCC de riesgo | H. | Fuente de alimentación ((2.7-3.6V) |
| 5 a 12 | Se aplicará el procedimiento siguiente: | H/L | Bus de datos rojo |
| 13 y 20 | G0-G7 | H/L | Bus de datos verde |
| 21 a 28 años | B0-B7 | H/L | Bus de datos azul |
| 29 | El GND | - ¿ Qué? | tierra de potencia |
| 30 | DCLK | H/L | Pin de señal de reloj de píxeles |
|
31 |
DISP | H/L | conectado al VDD en modo de funcionamiento normal. conectado al GND, el IC está en modo de espera. |
| 32 | El HSYNC | H/L | Sincronización horizontal. |
| 33 | VSYNC | H/L | Sincronización vertical. |
| 34 | DE | H/L | Señal de activación de datos |
|
35 |
Autodel |
H/L |
Pin de control de la función OPT |
| 36 | Las empresas | H/L | Chip selecciona el pin de entrada |
| 37 | El SCL | H/L | Entrada de reloj en serie. |
| 38 | El SDA | H/L | Pín de entrada de datos de serie |
| 39 | NTC1 | / | Conecta el termistor |
| 40 | NTC2 | / | Conecta el termistor |
Calificaciones máximas absolutas
|
Punto de trabajo |
El símbolo |
Los valores |
Unidad |
|
| - ¿ Qué? | - ¿Qué quieres decir? | |||
| Tensión de alimentación para el circuito lógico | CICV | - No hay nada.3 | 4.6 | V. |
| Tensión de alimentación para circuito analógico | VCI | - No hay nada.3 | 4.6 | V. |
Características eléctricas de corriente continua
|
Punto de trabajo
|
El símbolo |
Los valores |
Unidad |
En el caso de la |
||
| - ¿ Qué? | Tipo de producto | - ¿Qué quieres decir? | ||||
| Fuente de alimentación | CCC de riesgo | 2.7 | 2.8 | 3.3 | V. | |
| Modo normal Consumo corriente | En el caso de las | - | - | 55 | - ¿Qué es? | VCC = 3,3 V |
| Puerta TFT con voltaje encendido | VGH | 11.5 | 12 | 16 | V. | |
| Puerta TFT fuera de tensión | VGL | -8 años | -12 años. | -12 años. | V. | |
Características de la unidad de luz de fondo
|
Punto de trabajo
|
El símbolo |
Los valores |
Unidad |
En el caso de la |
||
| - ¿ Qué? | Tipo de producto | - ¿ Qué es?. | ||||
| Voltado de alimentación hacia adelante | Vf | 13.5 | - | 16 | V. | |
| Ahorro anticipado | Si es | - | 180 | - | - ¿Qué es? | |
| Luminancia de la LCM | El LV | 800 | 1000 | - | cd/m2 | El valor de las emisiones de CO2 será el siguiente: |
| Uniformidad | / | 80 | % | - | ||

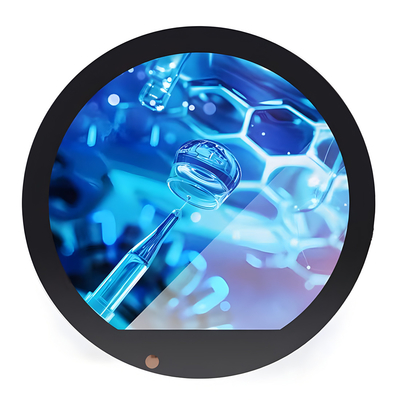

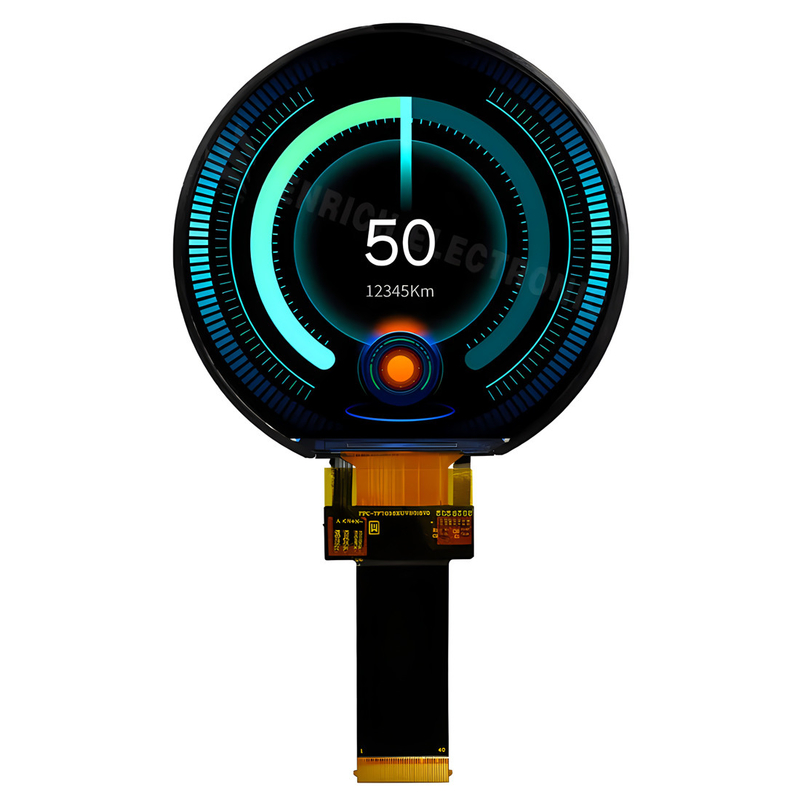

Módulo de visualización LCD TFT circular de 3,6 pulgadas de grado automotrizImagen del producto
