Datos del producto:
|
| Producto: | Display cuadrado TFT de 4 pulgadas | pantalla táctil: | sin contacto, (con CTP opcional) |
|---|---|---|---|
| Resolución: | 480*480 | Dimensión del vidrio de cubierta: | Personalizable |
| Dirección de visión: | todos los ángulos de visión, IPS | Interfaz: | RGB+SPI (interfaz MIPI opcional) |
| Número del pin: | 40 pines | Conexión: | ZIF |
| Luminancia superficial: | 420 cd/m2 (nits) típico | Duración del LED: | 40,000 horas |
| Resaltar: | Módulo de la pantalla TFT táctil de 4 pulgadas,módulo de la pantalla TFT táctil 480X480,RGB pantalla de TFT de 4 pulgadas |
||
** Descarga de la hoja de datos **
Las especificaciones de la SFTC400B-8951AN.pdf
Las especificaciones de SFTC400B-8951ACT.pdf
Modulo de pantalla TFT táctil de 4 pulgadas RGB SPI cuadrado 480X480 TFT IPS LCD
Los requisitos de seguridad de los sistemas de seguridad de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de los sistemas de seguridad de los sistemas de seguridad de los sistemas de los sistemas es un módulo de pantalla TFT-LCD de 4 pulgadas Square IPS, fabricado con una resolución de 480 x 480 píxeles. El módulo de pantalla TFT SF-TC400B-8951A-N admite la interfaz serie RGB SPI,se presenta con panel IPS que está teniendo la ventaja de un ángulo de visión más amplio de izquierda:80 / derecha:80 / arriba:80 / abajo:80 grados (típico), relación de contraste 800: 1 (valor típico), brillo 4200 nits (valor típico), panel de superficie de deslumbramiento, proporción de aspecto 1:1.
SF-TC400B-8951A-N pantalla LCD con controlador integrado IC ST7701S en el módulo, el rango de voltaje de alimentación de la interfaz de 2.5V a 3.6V, valor típico 2.8V.El módulo WF40E puede funcionar a temperaturas de -20°C a +70°C; sus temperaturas de almacenamiento oscilan entre -30°C y +80°C.
| Producto: | 4 pulgadas de pantalla TFT cuadrada | Pantalla táctil: | Sin contacto, (con CTP opcional) |
|---|---|---|---|
| Resolución: | 480*480 | Dimensión del vidrio de la cubierta: | Personalizable |
| Dirección de visión: | Todos los ángulos de visión, IPS | Interfaz: | Interfaz RGB+SPI ((MIPI opcional) |
| Número de pin: | 40 pines | Conexión: | ZIF |
| Luminancia de la superficie: | 420 Cd/m2 (nits) Típico | Duración del LED: | 40000 horas |
¿Por qué elegirnos?
1- ¿ Por qué?Proporcionamos soluciones personalizadas para pantallas LCD
¿Tiene su producto requisitos especiales de aplicación, especificaciones eléctricas, especificaciones ópticas, características táctiles o dimensiones mecánicas que requieren pantallas personalizadas?SAEF puede cumplir con sus requisitos LCD personalizados.
2- ¿ Por qué?Soluciones totales para pantalla táctil y pantalla
¿Te preocupa montar la pantalla táctil y la pantalla de visualización?SAEF puede proporcionar pantallas táctiles personalizadas y estándar, incluidas soluciones multitáctiles resistentes y capacitivas, incluido el servicio de unión aérea y óptica..
3- ¿ Por qué?Compromiso con la fiabilidad de la calidad
SAEF está calificado por ISO9001: 2015 e ISO14000, cumpliendo con RoHS, REACH y otras normas ambientales en los mercados globales.pruebas de fiabilidad y de envejecimiento.
4- ¿ Por qué?Suministro a largo plazo
En circunstancias normales, los productos que recomendamos pueden ser suministrados durante más de 5 años.Haremos planes alternativos con anticipación para garantizar sus necesidades de suministro a largo plazo.
Modulo de pantalla TFT táctil de 4 pulgadas RGB SPI cuadrado 480X480 TFT IPS LCDDibujo
Definición del pin:
| Número PIN. | SÍMBOLO | En el caso de los Estados miembros |
| 1 | LED A | Anodo LED |
| 2 | LED K1 | Catodo LED |
| 3 | El LEDK2 | Catodo LED |
| 4 | El GND | En el suelo |
| 5 | VCI | Alimentación eléctrica |
| 6 | Reinicio | Reinicio de la señal, bajo activo |
| 7 | No incluido | No hay conexión |
| 8 | No incluido | No hay conexión |
| 9 | El SDA | SIGNAL DE DATOS de la SPI |
| 10 | El SCK | SIGNAL DE Reloj de sueño |
| 11 | Las empresas | El SPI CHIP selecciona la señal |
| 12 | El PCLK | El valor de las señales RGB |
| 13 | DE | La señal RGB es compatible con datos |
| 14 | VSYNC | Sincronización de la señal del marco RGB |
| 15 | El HSYNC | SIGNAL de sincronización de línea RGB |
| 16 ~ 33 | Se trata de los siguientes elementos: | SIGNAL de datos RGB |
| 34 | El GND | En el suelo |
| 35 | TP_INT | Interrupción del toque |
| 36 | TP_SDA | SIGNAL DE DATOS del sistema IIC del toque |
| 37 | TP_SCL | La señal de toque IIC del reloj |
| 38 | TP_RESET (en inglés) | SIGNAL de reinicio del toque |
| 39 | TP_VCI | Alimentación eléctrica por toque |
| 40 | El GND | En el suelo |

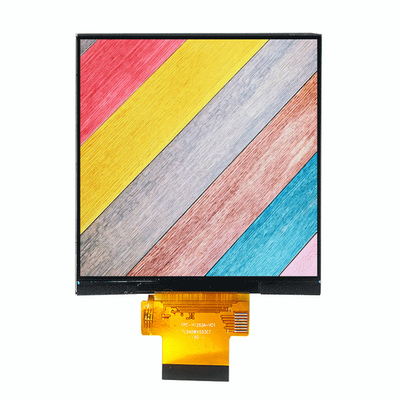

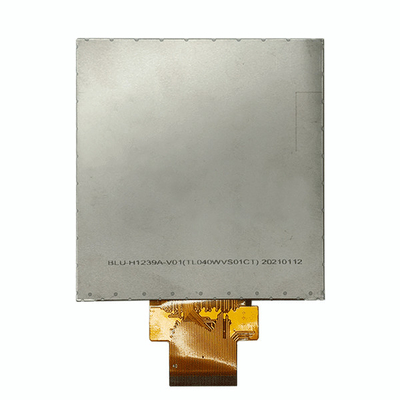

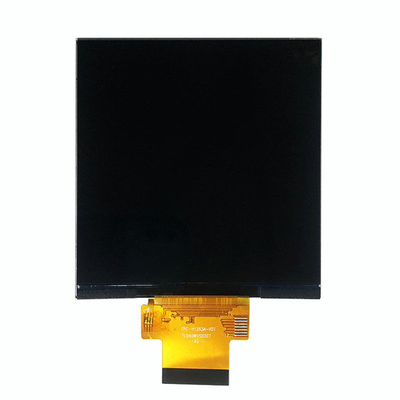

Modulo de pantalla TFT táctil de 4 pulgadas RGB SPI cuadrado 480X480 TFT IPS LCD Imagen del producto
Este LCD también diseñado para ser con CTP, por favor compruebe las fotos demostran a continuación, su número de pieza es SF-TC400B-8951A-CT
PRODUCTOS SIMILARES PROPONIDOS para su diseño
|
|
En el caso de los Estados miembros | Nuestro P/N |
|
|
480*480 IPS tipo cuadrado TFT con CTP/PCAP (interfaz RGB+SPI) | Los datos de las pruebas de detección deben estar disponibles en el sitio web de la autoridad competente. |
|
|
|
El número de unidades de producción será el siguiente: |
|
|
Tipo de retrato 480*800 TFT, interfaz MIPI, con interfaz CTP/PCAP (interfaz RGB+SPI) |
Se aplicará el método de ensayo de la prueba. |
|
|
480*800 tipo de retrato TFT LCD, interfaz SPI+RGB de 3 líneas de 24 bits | Se aplicará el método de evaluación de la calidad de los productos. |
