Datos del producto:
|
| Producto: | 1.3 pulgadas de TFT+PCB | Los PCB: | PCB de 7 pines de cabeza |
|---|---|---|---|
| Resolución: | puntos 240x240 | Capa de vidrio: | Personalizable |
| Dirección de visión: | IPS Ángulo de visión libre | Interfaz: | Interfaz SPI |
| Número del pin: | 7 pernos | Conexión: | Pin de cabecera |
| Luminancia superficial: | 250 cd/m2 (nits) | Duración del LED: | 40,000 horas |
| Certificado: | Se aplicará la norma ISO 9001:2015 / ISO 14001:2015 | El cumplimiento: | Conforme a las normas de Rohs & Reach |
| Resaltar: | 1.3" Pantalla de pantalla TFT LCD,Display LCD TFT de 240x240,Módulo de pantalla de pantalla LCD SPI |
||
1Módulo LCD TFT de.3 pulgadas, 240x240 IPS 65K a todo color 3.3V con interfaz SPI,
51 STM32 Ar duino Rutinas para el bricolaje
El chip SPI a serie es un chip multifuncional que puede convertir señales de interfaz SPI en señales serie, que se pueden utilizar para conectar dispositivos externos y lograr comunicación con ellos.Los chips SPI a puertos serie tienen las ventajas de la transmisión de alta velocidad, bajo consumo de energía y facilidad de uso, y puede utilizarse en escenarios de aplicación como hardware informático, electrodomésticos y control industrial.
Este módulo de visualización LCD TFT de 1.3 pulgadas es una pantalla de visualización de 7 pines con conector serie SPI.Por lo tanto, cada nodo es relativamente independiente y puede ser controlado continuamente, lo que no sólo mejora la velocidad de respuesta de la pantalla, sino que también permite un control preciso.El tamaño del punto de visualización es 240 * 240, y tiene dos modos de visualización: visualización horizontal y visualización vertical. La dirección de visualización se puede ajustar.El controlador del IC es ST7789 con un tamaño de área de visualización de 23.4 * 23.4 mm; tamaño del módulo TFT: 27.5 * 39 mm.
Características
| Punto de trabajo |
Contenido |
| Número de la parte | Los requisitos de seguridad de los vehículos de las categorías A y B se aplicarán a los vehículos de las categorías A y B, y a los vehículos de las categorías A y B. |
| Tamaño del LCD | 1.3 pulgadas (diagonal) |
| Modo de muestra | Normalmente negro |
| Resolución | 240 ((H) RGB x 240 ((V) |
| El punto de paso | 0.0975 (H) x 0,0975 ((V) mm |
| Área activa | 23.4 ((H) x 23.4 (V) mm |
| Tamaño del módulo | 27.5 ((H) x 39.0 ((V) x 11.3 ((D) mm |
| Disposición de colores | RGB Banda vertical |
| Interfaz | El SPI |
| IC de la unidad | El artículo 6 se modifica como sigue: |
| Luminancia | 250 (TYP) cd/m2 |
| Dirección de visión | Todo el vista, IPS |
| Iluminación de fondo | 2 LED blanco |
| Temperatura de operación. | -20°C ~ + 70°C |
| Temperatura de almacenamiento. | -30 °C ~ + 80 °C |
| Peso | DTD |
Dibujo de contorno
Definición del pin
| - No, no es así. | Nombre | En el caso de las empresas | Descripción |
| 1 | CCC de riesgo | P | Fuente de alimentación para el chip, CC 3.3-5V |
| 2 | El GND | P | En el suelo |
| 3 | El SCL | Yo... | Pín de reloj en serie (SPI) |
| 4 | El SDA | En el caso de las empresas | Pin de datos en serie (SPI) |
| 5 | RES# | Yo... | Reinicie la entrada de la señal. |
| 6 | D.C. | Yo... | Datos / Pín de control de comando, opción SPI / opción de comando |
| 7 | En el caso de las empresas de la Unión Europea | Yo... | Control de retroiluminación, flotante por defecto, bajo nivel apagado |
Características de la luz de fondo
| Punto de trabajo | El símbolo | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad |
| Voltagem hacia adelante | Vf | 3.0 | 3.2 | 3.4 | V. |
| Corriente hacia adelante | Si es |
- ¿Qué quieres decir? |
20 |
- ¿Qué quieres decir? |
- ¿Qué es? |
| Tiempo de vida útil | - ¿Qué quieres decir? | - ¿Qué quieres decir? | 40000 |
- ¿Qué quieres decir? |
Las horas |
Características ópticas
| Punto de trabajo | El símbolo | Condiciones de medición | - ¿Qué es eso? | Es un tipo. | - ¿Qué quieres decir? | Unidad | |
| Tiempo de respuesta | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
|
Ángulo de visión |
θ |
φ = 0o | 25 oC | - | 80 | - |
- ¿Qué es? |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| Relación de contraste | El CR | - | 25 oC | 800 | - | - | |
| Color de las coordenadas CIE | Blanco | X. | 25 oC | 0.300 | 0.302 | 0.304 | - |
| Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
| El rojo | X. | 25 oC | 0.622 | 0.624 | 0.626 | ||
| Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
|
El verde |
X. | 25 oC | 0.286 | 0.288 | 0.290 | ||
| Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
|
El azul |
X. | 25 oC | 0.134 | 0.136 | 0.138 | ||
| Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
| Transmitancia (con polarizador) | 4. 18 años | 4.65 | % | ||||

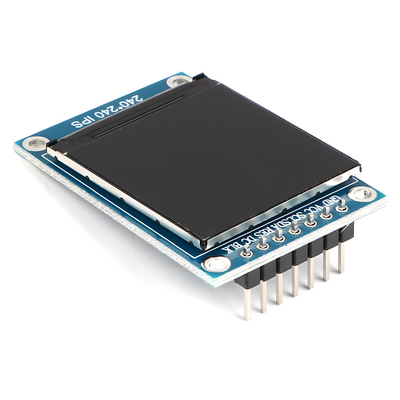

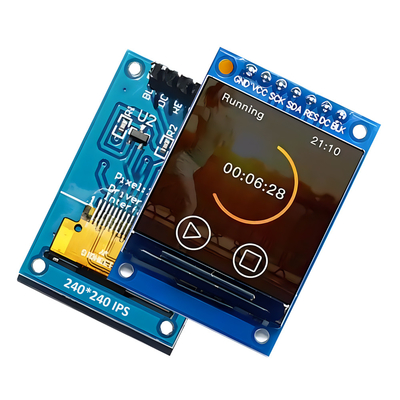

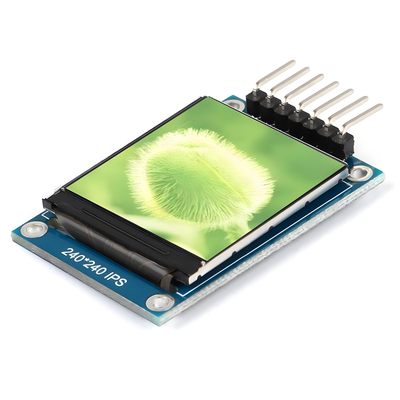

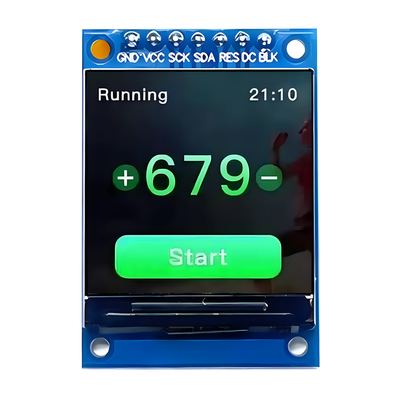

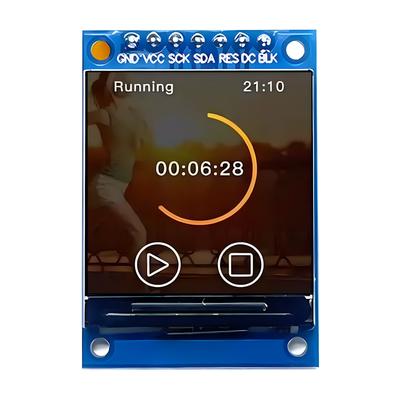

Imagen del producto
Prueba de fiabilidad
| Punto de ensayo |
Condición de ensayo |
Inspección después del ensayo |
| Operación a altas temperaturas | 85 °C durante 96 horas |
Una vez finalizado el ensayo, las muestras LCD probadas deberán colocarse en un ambiente interior con temperatura y humedad normales durante 2-4 horas o más antes de la inspección funcional y visual.Las muestras no podrán presentar los siguientes defectos:: 2Cada módulo probado sólo puede utilizarse para uno de los proyectos de prueba. |
| Operación a baja temperatura | -30°C durante 96 horas | |
| Almacenamiento a alta temperatura | 85 °C durante 96 horas | |
| Almacenamiento a baja temperatura | -30°C durante 96 horas | |
| Operación de alta temperatura Operación de humedad | 60°C, 90% de H.R. durante 72 horas | |
| Choque térmico | -10°C (~ 30 min) ~+25°C (~ 5 min) ~ +60°C (~ 30 min) durante 10 ciclos | |
| Prueba de vibración (sin operación) |
Frecuencia: 10~55Hz Amplitud:1.0 mm Tiempo de barrido: 11 min. Período de ensayo: 6 ciclos para cada dirección de X, Y, Z |
|
| Prueba de electricidad estática | Toque ±4KV, contacto con el aire ±8KV |
