Datos del producto:
|
| Producto: | 9 pulgadas RTP TFT | Resolución: | 800 RGB x 480 |
|---|---|---|---|
| Pantalla táctil: | RTP | Interfaz: | RGB |
| Luminancia superficial: | 400 cd/m2 (nits) | Dirección de visión: | 6 horas |
| Número del pin: | 50 pines | Esquema de la oscuridad.: | 211.1 ((W) × 126.5 ((H) × 7.3 ((D) (mm) |
| Área activa: | 201.8 (H) x 114.5 (V) (mm) | Tratamiento de la superficie: | Revestimiento duro ((3H) |
| Muestra los colores: | 16,7 M | Conexión: | ZIF |
| Temperatura de funcionamiento.: | -20 °C a +70 °C | Temperatura de almacenamiento.: | -30 °C a +80 °C |
| Certificado: | Se aplicará la norma ISO 9001:2015 / ISO 14001:2015 | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Módulo TFT de 9 pulgadas,Módulo TFT de interfaz de 50 pin,Módulo TFT de grado industrial |
||

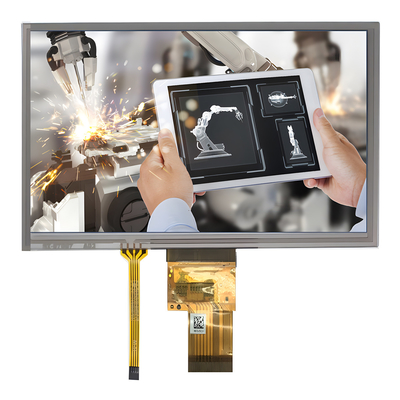

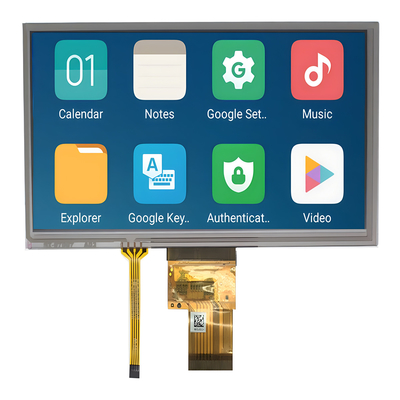

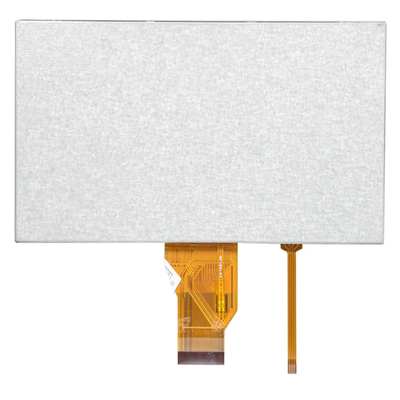

TFT de 9 pulgadas de grado industrial/médico con RTP Introducción del producto
SAEF Technology SFTO900SH-7170A4T es una pantalla táctil LCD de grado industrial/médico de 9 pulgadas con una resolución de 1280x800 píxeles.El brillo de SFTO900SH-7170A4T es de 400 cd/m2Es ampliamente utilizado en instrumentos y medidores, dispositivos GPS, terminales POS, lectores de efectivo, escáneres, automatización del hogar, llamadas de conferencia, analizadores, electrodomésticos, automatización del hogar,y sistemas de seguridad.
Esta pantalla TFT de 9 pulgadas de grado industrial puede funcionar a temperaturas que van desde -20 °C hasta +70 °C, con un rango de temperatura de almacenamiento de -30 °C a +80 °C.Este producto viene con una pantalla táctil resistiva con dimensiones de 211.1 ((W) × 126.5 ((H) × 7.3 ((D) mm, admite una interfaz RGB de 24 bits y 50 pines (conexión zif).
Características
| Punto de trabajo | Especificación |
| Tamaño del LCD | 9.0 pulgadas (diagonal) |
| Elemento de conductor | matriz activa de a-Si TFT |
| Resolución | El valor de las emisiones de dióxido de carbono es el valor de las emisiones de dióxido de carbono. |
| Modo de muestra | Normalmente blanco, transmisible |
| El punto de paso | 0.0825 ((W) × 0.2327 ((H) mm |
| Área activa | 198.000(W) × 111.696 ((H) mm |
| Tamaño del módulo | 211.1 ((W) × 126.5 ((H) × 5.9 ((D) mm |
| Tamaño del módulo ((con RTP) | 211.1 ((W) × 126.5 ((H) × 7.3 ((D) mm |
| Tratamiento de la superficie | Protección contra el deslumbramiento |
| Disposición de colores | Bandas RGB |
| Interfaz | RGB |
| Dirección de visualización ((Inversión gris) | 6 horas |
| Consumo de energía de la luz de fondo | 2.046W (tipo) |
| Consumo de energía del panel | 0.360W (tipo) |
| Peso | DTD |
TFT de 9 pulgadas de grado industrial/médico con dibujo del producto RTP
![]()
Calificaciones máximas absolutas
|
Punto de trabajo |
El símbolo |
Los valores |
Unidad |
En el caso de la |
|
| - ¿Qué es eso? | - ¿Qué quieres decir? | ||||
|
Válvula de potencia |
El DVDD | - No hay nada.3 | 5.0 | V. | |
| AVDD | - No hay nada.5 | 13.5 | V. | ||
| VGH | 13.0 | 19.0 | V. | ||
| VGL | - 12 años.0 | - Dos. - ¿Qué quieres decir?0 | V. | ||
| VGH-VGL | - | 31.0 | V. | ||
|
Temperatura de operación Temperatura de almacenamiento |
El TOP | -20 años. | 70 | °C | |
| TST | - 30 años. | 80 | °C | ||
| Voltado inverso del LED | V.R. | - | 1.2 | V. | Cada LED Nota 2 |
| Dirección de corriente LED | Si | - | 25 | - ¿Qué es? | Cada LED |
Condiciones de funcionamiento típicas
(GND=AVSS=0V, nota 1)
|
Punto de trabajo |
El símbolo |
Los valores |
Unidad |
En el caso de la |
||
| - ¿Qué es eso? | Es un tipo. | - ¿Qué quieres decir? | ||||
|
Válvula de potencia |
El DVDD | 3.0 | 3.3 | 3.6 | V. | Nota 2 |
| AVDD | 10.2 | 10.4 | 10.6 | V. | ||
| VGH | 16.3 | 17.0 | 17.7 | V. | ||
| VGL | - Es cinco.7 | - Es cinco.0 | - Cuatro.3 | V. | ||
| Voltagem de la señal de entrada | VCOM (Comunidad de Control de Vuelos) | 3.2 | 4.2 | 5.2 | V. | Nota 4 |
| Alta tensión de entrada lógica | VIH | 0.7 DVDD | - | El DVDD | V. |
Nota 3 |
| Lógico de entrada baja tensión | VIL | 0 | - | 0.3 DVDD | V. | |
Nota 1: Asegúrese de aplicar primero el DVDD y el VGL a la pantalla LCD y luego aplicar el VGH.
Nota 2: La configuración del DVDD debe coincidir con la tensión de salida de las señales (véase la nota 3) de la placa del sistema del cliente.
Nota 3: DCLK,HS,VS,RESET,U/D, L/R,DE,R0~R7,G0~G7,B0~B7,MODE,DITHB.
Nota 4: El VCOM típico es sólo un valor de referencia, debe optimizarse de acuerdo con cada LCM.
Consumo actual
(GND=AVSS=0V)
|
Punto de trabajo |
El símbolo |
Los valores |
Unidad |
En el caso de la |
||
| - ¿Qué es eso? | Es un tipo. | - ¿Qué quieres decir? | ||||
|
Corriente para el conductor |
El IGH | - | 0.3 | 1 | - ¿Qué es? | VGH = 17,0 V |
| GIL | - | 0.3 | 1 | - ¿Qué es? | VGL = -5,0V | |
| DIVD | - | 5.5 | 10 | - ¿Qué es? | VCC = 3,3 V | |
| En el caso de las empresas | - | 32 | 50 | - ¿Qué es? | Válvulas de corriente eléctrica | |
Condiciones de conducción de la luz de fondo
|
|
El símbolo |
Los valores |
Unidad |
En el caso de la |
||
| - ¿Qué es eso? | Es un tipo. | - ¿Qué quieres decir? | ||||
| Voltado para retroiluminación LED | VL | 8.4 | 9.3 | 10.2 | V. | Nota 1 |
| Corriente para retroiluminación LED | El | 198 | 220 | 242 | - ¿Qué es? | |
| Tiempo de vida del LED | - | 40,000 | - | - | - ¿ Qué? | Nota 2 |
Nota 1: La tensión de alimentación del LED se define por el número de LED a Ta=25°C e IL = 220mA.
Nota 2: La vida útil del LED se define como la disminución del brillo del módulo al 50% del brillo original a Ta=25°C e IL=220mA. La vida útil del LED podría reducirse si
La IL de funcionamiento es inferior a 220 mA.
Características ópticas
|
Punto de trabajo |
El símbolo |
Condición |
Los valores |
Unidad |
||
| - ¿Qué es eso? | Es un tipo. | - ¿Qué quieres decir? | ||||
|
Ángulo de visión (CR ≥ 10) |
θL | Φ=180° ((9 horas) | 60 | 70 | - |
Grado |
| θR | Φ=0°(3 horas) | 60 | 70 | - | ||
| θT | Φ=90° ((12 horas) | 40 | 50 | - | ||
| θB | Φ=270° ((6 horas) | 60 | 70 | - | ||
|
Tiempo de respuesta |
Tones |
El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles renovables. |
- | 10 | 20 | Msec |
| - ¿Qué es esto? | - | 15 | 30 | Msec | ||
| Proporción de contraste | El CR | 400 | 500 | - | - | |
|
Cromaticidad del color |
WX | 0.26 | 0.31 | 0.36 | - | |
| En el caso de las | 0.28 | 0.33 | 0.38 |
- |
||
| Luminancia | - ¿ Qué? |
- |
450 |
- |
cd/m2 | |
| Luminancia (con RTP) | - ¿ Qué? | - | 400 |
- |
cd/m2 | |
| Uniformidad de la luminancia | YU | 70 | 75 |
- |
% | |
Definición del pin
| - No, no es así. | El símbolo | - ¿ Por qué? | Función |
| 1 | VLED | - | Potencia para retroiluminación LED |
| 2 | VLED | - | Potencia para retroiluminación LED |
| 3 | GLAD | - | Base para retroiluminación LED |
| 4 | GLAD | - | Base para retroiluminación LED |
| 5 | El GND | P | Terreno de potencia |
| 6 | VCOM (Comunidad de Control de Vuelos) | Yo... | Voltagem común |
| 7 | El DVDD | P | Energía para el circuito digital |
| 8 | Modo de trabajo | Yo... | Seleccionar el modo DE/SYNC |
| 9 | DE | Yo... | Posibilidad de entrada de datos |
| 10 | V.S. | Yo... | Entrada de sincronización vertical |
| 11 | HC | Yo... | Entrada de sincronización horizontal |
| 12 - 19 | B7 - B0 | Yo... | Datos en azul (MSB) |
| 20 - 27 años | G7 - G0 | Yo... | Datos en verde (MSB) |
| 28 a 35 años | R7 y R7 | Yo... | Datos en rojo (MSB) |
| 36 | El GND | P | El poder de tierra |
| 37 | DCLK | Yo... | Reloj de muestra |
| 38 | El GND | P | El poder de tierra |
| 39 | El número de personas | Yo... | Selección izquierda / derecha |
| 40 | U/D | Yo... | Selección hacia arriba/abajo |
| 41 | VGH | P | Puerta encendida |
| 42 | VGL | P | Puerta de apagado de tensión |
| 43 | AVDD | P | Potencia para circuito analógico |
| 44 | Reinicio | Yo... | Pin de reinicio global. |
| 45 | No incluido | - | No hay conexión. |
| 46 | VCOM (Comunidad de Control de Vuelos) | Yo... | Váltidad común |
| 47 | DITHB | Yo... | Función de contención |
| 48 | El GND | P | El poder de tierra |
| 49 | No incluido | - | No hay conexión. |
| 50 | No incluido | - | No hay conexión. |
