7" TFT RGB LCD, exhibición 7" de 800x480 LCD descripción
El módulo de SF-TO700PY-8994A-T TFT LCD es un 7" el tamaño diagonal de la pulgada, exhibición a todo color de 800x480 TFT LCD con RTP (pantalla táctil resistente). Este módulo apoya 24 interfaces del RGB del pedazo. El modelo de SF-TO700PY-8994A-T está teniendo dimensión del módulo de 164.9x100x6.8 milímetro y tamaño del área activa de 153.84x85.63m m que ha integrado con el regulador EK9716BD4 + EK73002AB2 en el módulo, y sus gamas del voltaje de fuente de la lógica de 2.6V al valor típico 3.3V son 2.8V.
El módulo del LCD puede actuar en las temperaturas de -20℃ a +70℃; su almacenamiento gama de temperaturas de -30℃ a +80℃. SF-TO700PY-8994A-T está con la luminancia 300 cd/m2. Si usted quisiera ajustar la luminancia, entre en contacto con por favor con nosotros para más soporte técnico, nosotros puede aumentar el brillo superficial a 1000 liendres.
| Producto: |
Tacto LCD de TFT de 7 pulgadas |
Resolución: |
pixeles 800x480 |
| Interfaz: |
Pedazos del RGB 24 |
Dimensión del esquema: |
164.9x100x6.8 milímetro |
| Pantalla táctil: |
Con la pantalla táctil resistente |
Dimensión del vidrio de cubierta: |
Adaptable |
| Dirección de visión: |
Las 6 |
Pin Number: |
50 pernos |
| Conexión: |
El tapar |
Luminancia superficial: |
300 Cd/m2 (liendres) |
| Curso de la vida del LED: |
40.000 horas |
Conformidad: |
ALCANCE y RoHS obedientes |
Pin Definition
Pin1-2, LEDA Luz de la parte posterior del LED (ánodo)
Pin3-4, LEDK Luz de la parte posterior del LED (cátodo)
Pin5, Tierra Tierra
Pin6, VCOM Voltaje común (NC)
Pin7, DVDD Fuente de alimentación de Digitaces
Pin8, MODO Modo de DE/SYNCHRONIZATION selecto. Tire normalmente arriba. (H: DE mode. L: Modo de HS/VS)
Pin9, GUARIDA Los datos permiten la señal
Pin10, Señal de sincronización vertical de VSYNC
Pin11, Señal de sincronización horizontal de HSYNC
Pin12~Pin19, B7-B0 Ómnibus de datos azul
Pin20~Pin27, G7-G0 Ómnibus de datos verde
Pin28~Pin35, R7-R0 Ómnibus de datos rojo
Pin36, Tierra Tierra
Pin37, DOTCLK Señal de reloj del punto
Pin38, Tierra Tierra
Pin39, SHLR Perno izquierdo/derecho del control de exhibición. Alto normal del tirón
Pin40, UPDN Perno arriba/abajo del control de exhibición. Punto bajo normal del tirón
Pin41, VGH Poder positivo para TFT
Pin42, VGL Poder negativo para TFT
Pin43, AVDD Voltaje de fuente análogo
Pin44, NRESET Señal de reset
Pin45, NC Ninguna conexión
Pin46, VCOM Voltaje común (NC)
Pin47, TEMBLOR Perno del control de la función que se estremece. Punto bajo normal del tirón. H: Función que se estremece Enable, resolución 6bit. L: Función que se estremece de la neutralización, resolución 8bit
Pin48, Tierra Tierra
Pin49~Pin50, NC Ninguna conexión
7" TFT RGB LCD, exhibición 7" de 800x480 LCD dibujo

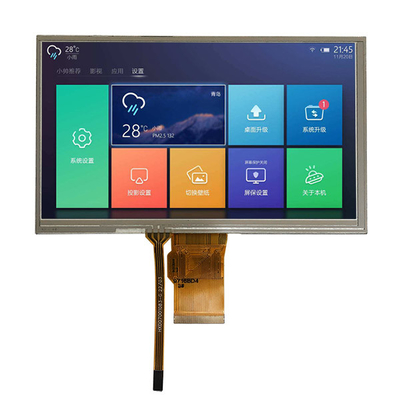

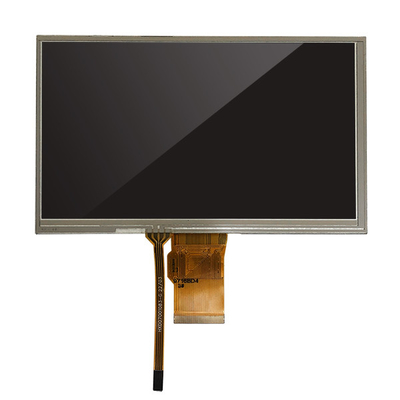

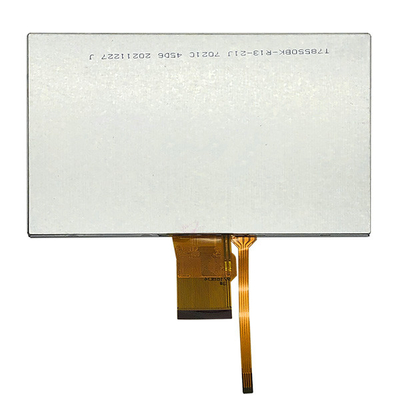

7" TFT RGB LCD, exhibición 7" de 800x480 LCD imagen de producto real
