Datos del producto:
|
| Producto: | 1.3 pulgadas IPS TFT LCD | Pantalla táctil: | Sin |
|---|---|---|---|
| Resolución: | puntos 240x240 | Capa de vidrio: | Personalizable |
| Dirección de visión: | Ángulo de visión libre (80/80/80/80) | Interfaz: | Interfaz SPI |
| Número del pin: | 12 pernos | Conexión: | Enchufe |
| Luminancia superficial: | 250 cd/m2 (nits) | Duración del LED: | 40,000 horas |
| Certificado: | Se aplicará la norma ISO 9001:2015 / ISO 14001:2015 | El cumplimiento: | Conforme a las normas de Rohs & Reach |
| Resaltar: | 1Display de LCD cuadrado de 3 pulgadas,Display LCD cuadrado de 240x240,1Display LCD SPI de 3 pulgadas |
||
1.3 pulgadas IPS TFT LCD 12 pines Introducción del producto
SFTO130JY-7167AN es una pantalla LCD TFT cuadrada a todo color con un tamaño diagonal de 1,3 pulgadas y una resolución de 240x240.haciendo que sea muy conveniente para los usuarios programar y usarEl tamaño del módulo del modelo SFTO130JY-7167AN es de 26.16x29.22 mm, y el tamaño del área activa es de 23.4x23.4 mm.
La tecnología IPS utilizada en el producto garantiza que los usuarios puedan experimentar la vista panorámica de la pantalla y una excelente experiencia de usuario desde cualquier dirección.El controlador ST7789P3 está integrado en el módulo, con un rango de voltaje lógico de alimentación de 3.0V a 3.6V. Puede funcionar en un rango de temperatura de -20 °C a +70 °C, y su rango de temperatura de almacenamiento es de -30 °C a +80 °C.El FPC de SFTO130JY-7167AN se puede personalizar de acuerdo con los requisitos del usuario y puede estar equipado con una pantalla táctil resistiva (RTP) de nuevo diseño o una pantalla táctil capacitiva.
Características
| Punto de trabajo | Contenido |
| Tamaño del LCD | 1.3 pulgadas (diagonal) |
| Modo de muestra | Normalmente negro |
| Resolución | 240 ((H) RGB x 240 ((V) |
| El punto de paso | 0.0975 (H) x 0,0975 ((V) mm |
| Área activa | 23.4 ((H) x 23.4 (V) mm |
| Tamaño del módulo | 26.16 ((H) x 29.22 ((V) x 1.5Max ((D) mm |
| Disposición de colores | RGB Banda vertical |
| Interfaz | El SPI |
| IC de la unidad | Se aplicará el procedimiento siguiente: |
| Luminancia | 250 (TYP) cd/m2 |
| Dirección de visión | Todo visto |
| Iluminación de fondo | 2 LED blanco |
| Temperatura de operación. | -20°C ~ + 70°C |
| Temperatura de almacenamiento. | -30 °C ~ + 80 °C |
| Peso | DTD |
1.3 pulgadas IPS TFT LCD 12 pines Dibujo del producto
Definición del pin
| - No, no es así. | El símbolo | Descripción |
| 1 | El GND | En el suelo |
| 2 | LEDK | Cátodo de luz de fondo |
| 3 | El LEDA | Anodo de luz de fondo |
| 4 | CCC de riesgo | Fuente de alimentación para el sistema analógico (2.8V-3.3V) |
| 5 | El GND | En el suelo |
| 6 | El GND | En el suelo |
|
7 |
D/C |
Seleccione el pin del registro D/C = ¥ 1 ¥: Muestra los datos. D/C=0: Datos de mando. |
| 8 | Las empresas |
Chip seleccione el pin (Activar bajo) |
| 9 | El SCL | Es el horario de serie. |
| 10 | El SDA | Entrada de datos de serie |
| 11 | Reinicio | Pín de reinicio de la LCM |
| 12 | El GND | En el suelo |
Características eléctricas
| Parámetro | El símbolo | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad |
| Tensión de alimentación lógica | CICV | 1.65 | 1.8/2.8 | 3.3 | V. |
| Tensión de alimentación analógica | CCC de riesgo | 2.6 | 2.8 | 3.3 |
- ¿Qué quieres decir? |
| Corriente de entrada | No lo sé. |
- ¿Qué quieres decir? |
20 |
- ¿Qué quieres decir? |
- ¿Qué es? |
| Luminancia |
- ¿Qué quieres decir? |
250 |
- ¿Qué quieres decir? |
Cd/m2 |
Características de la luz de fondo
| Punto de trabajo | El símbolo | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad |
| Voltagem hacia adelante | Vf | 3.0 | 3.2 | 3.4 | V. |
| Corriente hacia adelante | Si es |
- ¿Qué quieres decir? |
20 |
- ¿Qué quieres decir? |
- ¿Qué es? |
| Tiempo de vida útil |
- ¿Qué quieres decir? |
- ¿Qué quieres decir? |
40000 |
- ¿Qué quieres decir? |
Las horas |
Características ópticas
| Punto de trabajo | El símbolo | Condiciones de medición | - ¿Qué es eso? | Es un tipo. | - ¿Qué quieres decir? | Unidad | |
| Tiempo de respuesta | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
|
Ángulo de visión |
θ |
φ = 0o | 25 oC | - | 80 | - |
- ¿Qué es? |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| Relación de contraste | El CR | - | 25 oC | 800 | - | - | |
|
Color de las coordenadas CIE |
Blanco | X. | 25 oC | 0.300 | 0.302 | 0.304 |
- |
| Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
| El rojo | X. | 25 oC | 0.622 | 0.624 | 0.626 | ||
| Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
|
El verde |
X. | 25 oC | 0.286 | 0.288 | 0.290 | ||
| Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
|
El azul |
X. | 25 oC | 0.134 | 0.136 | 0.138 | ||
| Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
| Transmitancia (con polarizador) | 4. 18 años | 4.65 | % | ||||

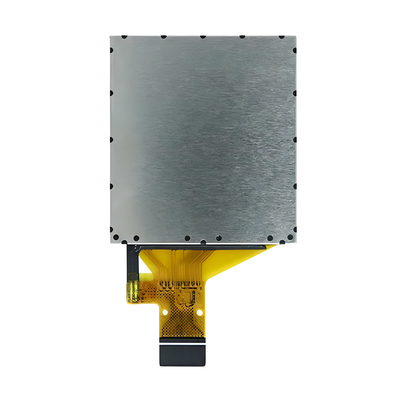

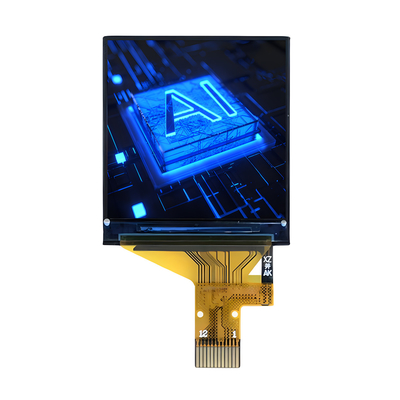

1Imagen del producto
