Datos del producto:
|
| Producto: | 3Modulo LCD de 5 pulgadas | Resolución: | pixeles 320x480 |
|---|---|---|---|
| Dirección de visión: | Las 12 | Pantalla táctil: | Panel táctil resistente |
| Dimensión del vidrio de cubierta: | Personalizable o opcional | Interfaz: | RGB/MCU opcional |
| Número del pin: | 45 pernos | Conexión: | ZIF FPC |
| Luminancia superficial: | 300 cd/m2 (nits) | Duración del LED: | 40,000 horas |
| Resaltar: | Display LCD TFT de 320x480,LCD TFT con pantalla táctil resistiva,3.5 pulgadas de LCD |
||
3.5 " 320x480 TFT LCD 12 horas
El número de modelo SF-TC350H-8677A1-T
SF-TC350H-8677A1-T es un módulo TFT-LCD. Está compuesto por un panel TFT-LCD, un IC de controlador, un FPC, una unidad de luz trasera y una pantalla táctil resistiva.El área de visualización de 5 ′′ contiene 320X ((RGB) X480 píxeles y puede mostrar hasta 262K colores.Este producto cumple con el criterio ambiental RoHS.
El SF-TC350H-8677A1-T es un módulo de pantalla LCD TFT de tipo transmisor TN diagonal de 3,5 pulgadas.Este módulo de visualización TFT utiliza IC de controlador ILI9488 que admite interfaz MCU + RGBEste módulo LCD TFT de 320x480 tiene un brillo de 300 cd/m2 con una relación de contraste (valor típico) de 500:1El módulo funciona a una temperatura de -20°C a +70°C, la temperatura de almacenamiento oscila entre -30°C y +80°C.
Dibujo del producto TFT LCD de pantalla táctil resistiva de 3,5"
Descripción del PIN
| - No, no es así. | Nombre del PIN | En el caso de las empresas | Descripción |
| 1 | El GND | Yo... | En el suelo |
| 2 | El LEDA | ¿ Qué? | Anodo LED |
| 3 | LEDK | ¿ Qué? | Cátodo LED |
| 4 | El GND | Yo... | En el suelo |
| 5 | CCC de riesgo | Yo... | Fuente de alimentación 2.8V Voltado |
| 6 | CCC de riesgo | Yo... | Fuente de alimentación 2.8V Voltado |
| 7 | El GND | Yo... | En el suelo |
| 8 | Reinicio | Yo... | LCM Reiniciar señal de entrada |
| 9 | VSYNC | Yo... | Señal de sincronización vertical del marco |
| 10 | El HSYNC | Yo... | Señal de sincronización horizontal de línea |
| 11 | En el caso de las empresas | Yo... | Señal de reloj de puntos para el funcionamiento de la interfaz RGB |
| 12 | En el caso de las empresas | Yo... | Señal de activación de datos para el funcionamiento de la interfaz RGB |
| 13 | El GND | Yo... | En el suelo |
| 14 | Sección 2 | Yo... | Seleccione la señal de modo de interfaz. |
| 15 | Im2 | Yo... | Seleccione la señal de modo de interfaz. |
| 16 a 31 | Se trata de un sistema de control de las emisiones. | En el caso de las empresas | Muestra datos de entrada y salida |
| 32 | El GND | Yo... | En el suelo |
| 33 | El SDA | Yo... | Señal de entrada en serie |
| 34 | WRX-SCL | Yo... | Leer el pin de entrada de la señal de estroboscopio |
| 35 | El CSX | Yo... | Pin de entrada para la señal de selección de chips |
| 36 | El GND | Yo... | En el suelo |
| 37 | XR | ¿ Qué? | Pin del panel táctil |
| 38 | YD | ¿ Qué? | Pin del panel táctil |
| 39 | El número de | ¿ Qué? | Pin del panel táctil |
| 40 | YU | ¿ Qué? | Pin del panel táctil |
| 41 | El DCX | Yo... | Señal de selección de registro |
| 42 | Sección 1 | Yo... | Seleccione la señal de modo de interfaz. |
| 43 | El RDX | Yo... | Se lee la señal |
| 44 | El GND | Yo... | En el suelo |
| 45 | Técnica de trabajo | Yo... | Servir como señal de salida TE (efecto de desgarro) |
Calificaciones máximas absolutas
| Punto de trabajo | El símbolo | Valor | Unidad |
| Voltagem de la fuente de alimentación para la lógica | VDD | 1.6 ~ 3.3 | V. |
| Voltado de entrada | El vino | VDD + 0.3 | V. |
| Temperatura de funcionamiento | - ¿Qué es? | - De 20 a 70 años | °C |
| Temperatura de almacenamiento | Tstg | -30 a 80 años | °C |
Características de la corriente continua (VDD=2,8V,Ta=25°C)
| Punto de trabajo | El símbolo | En el minuto. | El tipo | - ¿ Qué es? | Unidad | Condición de ensayo |
| Voltado de funcionamiento | VDD | 2.6 | 2.8 | 3.3 | V. | - |
| Corriente de suministro | DPI | - | - | 5 | - ¿Qué es? | VDD = 2,8 V, Ta = 25 °C |
| Voltado de entrada | VIH | 0.8VDD | - | VDD | V. | - |
| VIL | 0 | - | 0.2VDD | V. | ||
| Corriente de fuga de entrada | IIL | - Es una.0 | - | 1.0 | - ¿Qué es? | VIN = VDD o VSS |
Características electroópticas de la luz de fondo
| Punto de trabajo | El símbolo | En el caso de las | Tipo de producto | Se trata de: | Unidad |
Prueba Condición |
Nota |
| Válvula de alimentación | Vf | - | 19.2 | - | V. | Si = 20 mA | - |
| Corriente de suministro | Si es | - | 20 | - | - ¿Qué es? | - | - |
| Voltagem inversa | - ¿ Qué? | - | - | 5 | V. | - | |
| Disipación de energía | Pd | - | - | - | MW | - | |
| Intensidad luminosa para LCM |
- |
- | 300 | - | Cd/m2 | Si = 20 mA | - |
| Uniformidad para la CML | - | 80 | - | - | Porcentaje | Si = 20 mA | - |
| Color de luz de fondo | Blanco | ||||||
Especificaciones del panel de pantalla táctil
| Punto de trabajo | El símbolo | - ¿Qué es eso? | El tipo. | - ¿Qué quieres decir? | Unidad | En el caso de la |
| La transparencia | - | - | 82 | - | % | Se trata de un sistema de control de las emisiones de gases de escape. |
| Es una neblina. | - | - | 1 | - | % | Se trata de un sistema de control de las emisiones de gases de escape. |
| Dureza de la superficie | - | - | 3 | - | H. | 150 gf 45 ° |
| Resistencia al pelado del FPC | - | 5 | - | No | hacia arriba 90° | |
| Flexible para la fabricación de piezas | - | - | 3 | - | el ciclo | R es 1.0, 90° |
| Fuerza de entrada | - | - | 50 | el hijo | - | |
| Voltagem nominal | Toque en V | 7 | V. | D.C. | ||
| Resistencia en el eje X | Rx | 150 | 500 | Número de identificación FPC | ||
| Resistencia en el eje X | - ¿ Qué? | 300 | 900 | |||
| Linealidad | - | - | ± 15 | ± 2.0 | % | - |
| Hablando. | - | - | - | 15 | ms | - |
| Resistencia al aislamiento | - ¿ Qué? | 10 | - | - | MΩ | - |
| Notas de vida | - | 100,000 | - | - | Tiempos | - |
| Vida de entrada | - | 1,000,000 | - | - | Tiempos | - |
Características ópticas
| - No, no es así. | Sección 1 | El símbolo | Condiciones | Especificación | Unidad | Nota | |||
| En el minuto. | Tipo de producto | - ¿ Qué es? | |||||||
| 1 | Tiempo de respuesta | Tr+Tf | 25°C | - | 12 | 24 | - ¿ Por qué? | (1) y (2) | |
| 2 | Transmisibilidad (sin polarizador) | T (%) | - | - | 14.74 | - | - | - | |
| 3 | Tasa de contraste | Crónica |
θ=0, Ángulo de visión normal |
400 | 500 | - | - | (1) y (3) | |
| 4 |
Visión Ángulo
|
¿Qué es eso? | θR | En el caso de las empresas de servicios de seguros, el importe de la ayuda será el siguiente: | - | 70 | - | - ¿Qué es? | - |
| θL | - | 70 | - | ||||||
| Es verdad. | Θ+ | - | 70 | - | |||||
| ¿Qué es esto? | - | 60 | - | ||||||
| 5 | Cromaticidad | Blanco | X. | C-luz | 0.283 | 0.303 | 0.323 | - | - |
| Y | 0.305 | 0.325 | 0.345 | ||||||
| El rojo | X. | 0.606 | 0.626 | 0.646 | |||||
| Y | 0.314 | 0.334 | 0.354 | ||||||
| El verde | X. | 0.257 | 0.277 | 0.297 | |||||
| Y | 0.529 | 0.549 | 0.569 | ||||||
| El azul | X. | 0.122 | 0.142 | 0.162 | |||||
| Y | 0.102 | 0.122 | 0.142 | ||||||

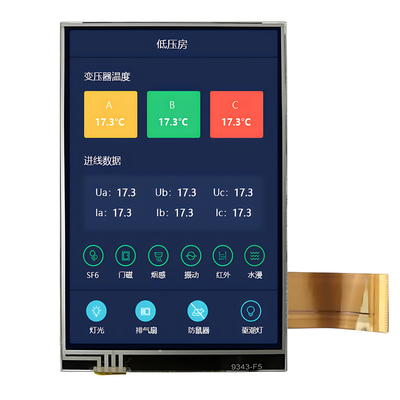

Imagen del producto de pantalla táctil TFT LCD resistiva de 3,5"
