Datos del producto:
|
| Producto: | Exhibición de TFT LCD de 4,3 pulgadas | Resolución: | pixeles 480x800 |
|---|---|---|---|
| Interfaz: | RGB | Dirección de visión: | Todos los ángulos de visión (IPS) |
| pantalla táctil: | Con la pantalla táctil resistente | Luminancia superficial: | 300 cd/m2 (se puede personalizar) |
| IC del controlador: | Se aplicarán los siguientes requisitos: | Conducción de voltaje: | 2,8 V |
| Temperatura de operación.: | -20 °C a +70 °C | Temperatura de almacenamiento.: | -30 °C a +80 °C |
| Conexión: | ZIF FPC (se puede personalizar) | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Display LCD TFT de 480 x 800 IPS,Tipo de retrato Pantalla LCD IPS TFT,Interfaz RGB Pantalla LCD TFT IPS |
||
4.3 pulgadas IPS TFT 480X800 Pantalla LCD, tipo de retrato 4.3 pulgadas Interfaz RGB TFT Introducción del producto
Resumen rápido del producto
Tamaño: 4,3 pulgadas IPS TFT Display
Resolución: 480 x 800 puntos
Dirección de visión: IPS todos los ángulos de visión
Interfaz: RGB
¢ IC del controlador: HX8369
¢ Consejo de Control: No
¢ Brillo (cd/m2): 300
¢ Pantalla táctil: Panel táctil resistivo
Descripción del producto
Este módulo gráfico de pantalla TFT es una diagonal de 4,3 pulgadas, TFT a todo color.y tiene una pantalla táctil resistiva integrada con la conexión extraída al conector TAB principal para la pantalla.
Este TFT LCD tiene un controlador incorporado y un solo voltaje de 2.8v para alimentación y lógica.
Este módulo se ve increíble, muestra toda la información a todo color.
Información sobre el producto
| Producto: | 4Display LCD TFT de 3 pulgadas |
| Resolución: | 480x800 píxeles |
| Interfaz: | RGB |
| Dirección de visión: | Todos los ángulos de visión (IPS) |
| Pantalla táctil: | Con pantalla táctil resistiva |
| Luminancia de la superficie: | 300 Cd/m2 (se puede personalizar) |
| Control del conductor: | Se aplicarán los siguientes requisitos: |
| Voltado de accionamiento: | 2.8 V |
| Temperatura de funcionamiento | -20°C a +70°C |
| Temperatura de almacenamiento: | -30°C a +80°C |
| Conexión: | ZIF FPC (se puede personalizar) |
| Conformidad: | Conforme con las normas REACH y RoHS |
4.3 pulgadas IPS TFT 480X800 pantalla LCD, tipo de retrato 4.3 pulgadas Interfaz RGB TFT Dibujo del producto
Definición del pin
| - No, no es así. | Nombre del pin | En el caso de las empresas | Descripción |
| 1 | El GND | Yo... | En el suelo |
| 2 | El LEDA | ¿ Qué? | Anodo LED |
| 3 | LEDK | ¿ Qué? | Cátodo LED |
| 4 | CCC de riesgo | Yo... | Fuente de alimentación 2.8V Voltado |
| 5 | CICV | Yo... | Fuente de alimentación 2.8V/1.8V Tensión |
| 6 | ODS | Yo... | Señales de entrada en serie |
| 7 | El SDI | Yo... | Señal de entrada en serie |
| 8 | El GND | Yo... | En el suelo |
| 9 | El número de unidades de carga es el siguiente: | Yo... | Leer el pin de entrada de la señal de estroboscopio |
| 10 | Las empresas | Yo... | Pin de entrada para la señal de selección de chips |
| 11 | No incluido | Yo... | No incluido |
| 12 | Reinicio | Yo... | LCM Reiniciar señal de entrada |
| 13 y 20 | Se aplicará el procedimiento siguiente: | En el caso de las empresas | Muestra datos de entrada y salida |
| 21 a 28 años | G0-G7 | En el caso de las empresas | Muestra datos de entrada y salida |
| 29 a 36 años | B0-B7 | En el caso de las empresas | Muestra datos de entrada y salida |
| 37 | DE | Yo... | Señal de activación de datos para el funcionamiento de la interfaz RGB |
| 38 | El GND | Yo... | En el suelo |
| 39 | P.L.K. | Yo... | Señal de reloj de puntos para el funcionamiento de la interfaz RGB |
| 40 | El GND | Yo... | En el suelo |
| 41 | HC | Yo... | Señal de sincronización horizontal de línea |
| 42 | V.S. | Yo... | Señal de sincronización vertical del marco |
| 43 | Identificación | - | - |
| 44 | PWM | Yo... | Este pin está conectado al controlador LED externo. |
| 45 a 46 años | El GND | Yo... | En el suelo |
| 47 | YU | ¿ Qué? | Pin del panel táctil |
| 48 | El número de | ¿ Qué? | Pin del panel táctil |
| 49 | YD | ¿ Qué? | Pin del panel táctil |
| 50 | XR | ¿ Qué? | Pin del panel táctil |
| 51 | El GND | Yo... | En el suelo |
Características de la CC
| Punto de trabajo | El símbolo | En el minuto. | El tipo | - ¿ Qué es? | Unidad | Condición de ensayo |
| Voltado de funcionamiento | VDD | 2.6 | 2.8 | 3.3 | V. | - |
| Corriente de suministro | DPI | - | - | 5 | - ¿Qué es? | VDD = 2,8 V, Ta = 25 °C |
| Voltado de entrada | VIH | 0.8VDD | - | VDD | V. | - |
| VIL | 0 | - | 0.2VDD | V. | ||
| Corriente de fuga de entrada | IIL | - Es una.0 | - | 1.0 | - ¿Qué es? | VIN = VDD o VSS |
Nota: La tensión superior a esta puede dañar el módulo. Todas las tensiones se especifican en relación con VSS = 0V.
Características electroópticas de la luz de fondo
| Punto de trabajo | El símbolo | En el caso de las | Tipo de producto | Se trata de: | Unidad |
Prueba Condición |
Nota |
| Válvula de alimentación | Vf | - | 25.6 | - | V. | Si = 20 mA | - |
| Corriente de suministro | Si es | - | 20 | - | - ¿Qué es? | - | - |
| Voltagem inversa | - ¿ Qué? | - | - | 5 | V. | - | |
| Disipación de energía | Pd | - | - | - | MW | - | |
| Intensidad luminosa para LCM |
- |
- | 300 | - | Cd/m2 | Si = 20 mA | - |
| Uniformidad para la CML | - | 80 | - | - | Porcentaje | Si = 20 mA | - |
| Color de luz de fondo | Blanco | ||||||
Características ópticas
| - No, no es así. | Sección 1 | El símbolo | Condiciones | Especificación | Unidad | |||
| En el minuto. | Tipo de producto | - ¿ Qué es? | ||||||
| 1 | Tiempo de respuesta | Tr+Tf | 25°C | - | 15 | - | - ¿ Por qué? | |
| 2 | Transmitancia (con PL) | T (%) | - | - | 7.1 | - | - | |
| 3 | Tasa de contraste | Crónica |
θ=0, Ángulo de visión normal |
- | 250 | - | - | |
| 4 |
Visión Ángulo
|
¿Qué es eso? | θR | En el caso de las empresas de servicios de seguros, el importe de la ayuda será el siguiente: | - | 80 | - | - ¿Qué es? |
| θL | - | 80 | - | |||||
| Es verdad. | Θ+ | - | 80 | - | ||||
| ¿Qué es esto? | - | 80 | - | |||||

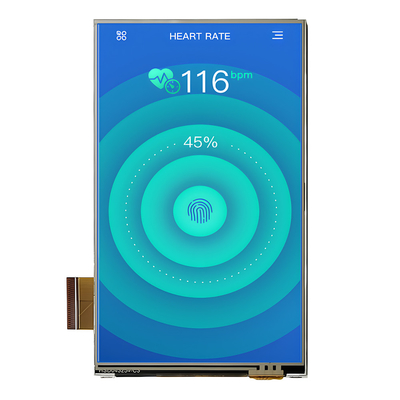

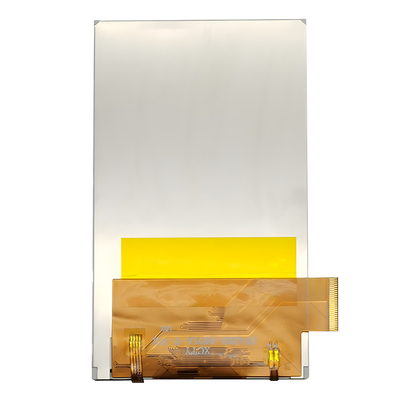

4.3 pulgadas IPS TFT 480X800 pantalla LCD, tipo de retrato 4.3 pulgadas Interfaz RGB TFT Imagen del producto
Fabricante de módulos de pantalla LCD TFT - más de 300 artículos estándar TFT en línea
SAEF Technology es un fabricante líder mundial de pantallas TFT LCD con sede en China. SAEF ofrece una amplia gama de productos de módulos de pantalla TFT de tamaño pequeño a mediano en tamaños que van desde 0,96" a 1".Cuadrantes de 22 pulgadas, de 1,28 pulgadas,1.44", 1.54", uno.77, 2", 2.1" redondo, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14",15" de largo., 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" y 28" TFT (tamaño diagonal del área activa) y así sucesivamente.Además, casi todos los elementos son aceptables para derivar de los elementos estándar para satisfacer las necesidades de los clientes.
Las pantallas SAEF TFT están clasificadas según la norma industrial, incluidos los módulos TFT-LCD estándar, IPS TFT, TFT LCD de alto brillo (pantalla legible a la luz solar), paneles TFT con tableros de control,Tipo de barra TFT, LCD TFT de amplia temperatura. Estas pantallas incluyen modos de paisaje o retrato.Las pantallas LCD SAEF TFT están disponibles en varias resoluciones, así como la pantalla táctil opcional en tecnología capacitiva resistiva y proyectada (pantalla táctil PCAP)Muchos de nuestros módulos de visualización TFT tienen más de una interfaz disponible, incluyendo MCU, RGB, TTL, LVDS y MIPI DSI.Los módulos SAEF TFT son perfectos para varias aplicaciones, incluido el control industrial, máquina de café, equipo médico, sistema POS, automatización, navegador GPS, artículos blancos, control de energía, telecomunicaciones, equipo médico, etc.
Palabra clave de búsqueda: tft 4.3", 4.3 tft LCD, 4.3" tft LCD, 4.3 pulgadas tft LCD, tft LCD 4.3, 4,3 pulgadas de pantalla tft, 4,3 pulgadas de pantalla tft, 4,3 pulgadas de pantalla tft, 4,3 pulgadas de pantalla tft, 4,3 pulgadas de pantalla tft, 4,3 pulgadas de pantalla tft, 4,3 pulgadas de pantalla tft, 4,3 pulgadas de pantalla tft, 4,3 pulgadas de pantalla tft, 4,3 pulgadas de pantalla tft,,Pantalla LCD de 4,3 pulgadas, 480x800 IPS TFT, 4,3 pulgadas IPS, 4,3 pulgadas 800x480, 4,3 pulgadas LCD RGB
