Datos del producto:
|
| Producto: | 4.3 pulgadas TFT con pantalla táctil resistiva | Resolución: | Las demás: |
|---|---|---|---|
| Dirección de visión: | IPS, todos los ángulos de visión | Control de conducción: | ST7283 |
| Pantalla táctil: | Panel táctil resistente (RTP) | Número del pin: | 40 pines |
| Conexión: | ZIF FPC de 46 mm | Luminancia superficial: | 500 cd/m2 (nits) |
| Voltado de funcionamiento: | 3.3V | Interfaz: | rgb |
| Temperatura de funcionamiento.: | 20°C a + 70°C | Temperatura de almacenamiento.: | -30 °C a +80 °C |
| Duración del LED: | 40,000 horas | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | IPS Resistivo de toque,4Modulo de LCD TFT de 3 pulgadas,480x272 puntea el módulo de TFT LCD |
||

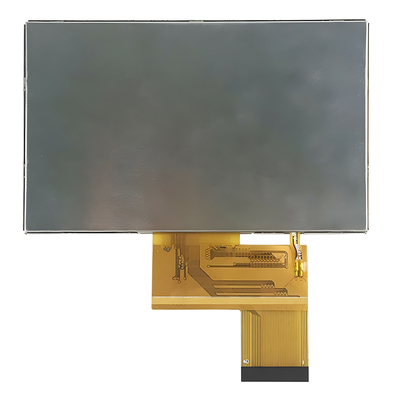

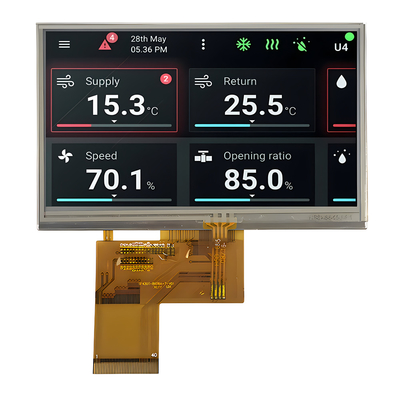

Sobre este artículo SFTO430JS-7025A-T 4.3 pulgadas IPS Resistivo Touchsceen TFT
El Saef Technology SFTO430JS-7025A-T es un módulo LCD TFT de 4,3 pulgadas de alto rendimiento diseñado para una variedad de aplicaciones.ofreciendo flexibilidad en la conectividadEl voltaje de alimentación para este módulo oscila entre 3V y 3,6V, con un valor típico de 3,3V. Este módulo LCD TFT es de tipo IPS, ofreciendo un ángulo de visión completo para una experiencia de visualización consistente.Con un brillo de 500 nits, es adecuado tanto para uso en interiores como en exteriores, garantizando la legibilidad en diversas condiciones de iluminación.
The module's wide operating temperature range -20℃ to +70℃ and storage temperature range of -30℃ to +80℃ make it ideal for industrial and commercial applications where devices may be subjected to temperature extremes.
El SFTO430JS-7025A-T es una solución versátil para una amplia gama de aplicaciones, incluyendo, entre otras:
- Equipos industriales
- Los escáneres
- Sistemas de domótica
- Sistemas de control de acceso
- Equipo de vigilancia
- Los analizadores
- Sistemas de seguridad
Su capacidad de pantalla táctil resistiva permite la interacción del usuario, lo que lo convierte en una opción fácil de usar para dispositivos que requieren funcionalidad de pantalla y táctil.El SFTO430JS-7025A-T es una solución de visualización robusta y confiable para aplicaciones en las que es esencial una alta visibilidad y durabilidad.
Información sobre el producto
| Producto: | 4TFT con pantalla táctil resistiva de 0,3 pulgadas |
| Resolución: | 480x272 |
| Luminancia de la superficie: | 500 Cd/m2 (nits) |
| Dirección de visión: | IPS, todos los ángulos de visión |
| Interfaz: | RGB |
| Control del conductor: | Se aplicarán las disposiciones siguientes: |
| Número de pin: | 40 pines |
| Pantalla táctil: | Panel táctil resistivo (RTP) |
| Conexión: | ZIF FPC de 46 mm |
| Voltado de funcionamiento: | 3.3V |
| Temperatura de funcionamiento | -20°C a +70°C |
| Temperatura de almacenamiento: | -30°C a +80°C |
| Duración del LED: | 40000 horas |
| Conformidad: | Conforme con las normas REACH y RoHS |
Dibujo de contorno mecánico
Definición del pin
| - No, no es así. | Nombre del PIN | En el caso de las empresas | Descripción |
| 1 | LED-K | Yo... | Cátodo LED |
| 2 | LED-A | Yo... | Anodo LED |
| 3 | VSS | Yo... | El poder de tierra |
| 4 | VDD | Yo... | Fuente de energía |
| 5 a 12 | R00-R07 | Yo... | Señales de datos RED (LSB) |
| 13 y 20 | G00-G07 | Yo... | La señal de datos verde (LSB) |
| 21 a 28 años | R00-R07 | Yo... | Señales de datos azules (LSB) |
| 29 | VSS | Yo... | El poder de tierra |
| 30 | DLCK | Yo... | Señal de reloj para tomar muestras de cada fecha |
| 31 | DISP | Yo... | Muestra la señal de encendido/apagado |
| 32 | El HSYNC | Yo... | Señal de sincronización horizontal |
| 33 | VSYNC | Yo... | Señal de sincronización vertical |
| 34 | DE | Yo... | Control de datos de entrada habilitado |
| 35 | No incluido | - | Abierto |
| 36 | El GND | Yo... | El poder de tierra |
| 37 | XR | Yo... | PIN del panel táctil |
| 38 | YD | Yo... | PIN del panel táctil |
| 39 | El número de | Yo... | PIN del panel táctil |
| 40 | YU | Yo... | PIN del panel táctil |
Límites máximos absolutos
| Punto de trabajo | El símbolo | Valor | Unidad |
| Voltagem de la fuente de alimentación para la lógica | VDD | 3.0 a tres.6 | V. |
| Voltado de entrada | El vino | VDD + 0.3 | V. |
| Temperatura de funcionamiento | - ¿Qué es? | - De 20 a 70 años | °C |
| Temperatura de almacenamiento | Tstg | -30 a 80 años | °C |
| Punto de trabajo | El símbolo | - ¿ Qué? | El tipo | - ¿ Qué es? | Unidad | Condición de ensayo |
| Voltado de funcionamiento | VDD | 3.0 | 3.3 | 3.6 | V. | - |
| Corriente de suministro | DPI | - | DTD | - | - ¿Qué es? | VDD = 3,3 V, Ta = 25 °C |
| Voltado de entrada | VIH | 0.7VDD | - | VDD | V. | - |
| VIL | 0 | - | 0.3VDD | V. | ||
| Corriente de fuga de entrada | IIL | - | DTD | - | - ¿Qué es? | VIN = VDD o VSS |
Características electroópticas de la luz de fondo
| Punto de trabajo | El símbolo | En el caso de las | Tipo de producto | Se trata de: | Unidad |
Prueba Condición |
Nota |
| Válvula de alimentación | Vf | 20.3 | 22.4 | 24 | V. | Si = 20 mA | - |
| Corriente de suministro | Si es | - | 20 | - | - ¿Qué es? | - | - |
| Voltagem inversa | - ¿ Qué? | - | - | 5 | V. | - | |
| Disipación de energía | Pd | - | 448 | - | MW | - | |
| Intensidad luminosa para LCM |
- |
- | 500 | - | Cd/m2 | Si = 20 mA | - |
| Uniformidad para la CML | - | 70 | 75 | - | Porcentaje | Si = 20 mA | - |
| Color de luz de fondo | Blanco | ||||||
