Datos del producto:
|
| Producto: | 7Display LCD cuadrado de.6 pulgadas | Resolución: | 800*800 puntos |
|---|---|---|---|
| Interfaz: | Impuestos mínimos | Luminancia superficial: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef |
| Dirección de visión: | IPS, todo el ángulo de visión | pantalla táctil: | Personalizable |
| Regulador del LCD: | ILI9881C | Capa de vidrio: | Personalizable |
| Temperatura de funcionamiento: | -20°C a +70°C | Temperatura de almacenamiento.: | -25°C a +75°C |
| Brillo: | 1000 liendres | Conexión: | ZIF FPC |
| Duración del LED: | 40,000 horas | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Pantalla LCD TFT cuadrada,Exhibición de TFT LCD de 1000 liendres,7.6 pulgadas de pantalla LCD |
||
Tecnología Saef SFTO760GX-7109AN: Módulo LCD TFT de 7,6 pulgadas de alto rendimiento
Se presenta la tecnología Saef SFTO760GX-7109AN, un módulo LCD TFT versátil de 7,6 pulgadas diseñado para diversas aplicaciones.Esta pantalla de forma cuadrada cuenta con una resolución de 800x800 píxeles y cuenta con el avanzado circuito integrado ILI9881C, que combina las funciones del controlador y del controlador al tiempo que admite una interfaz MIPI.
Especificaciones clave:
El SFTO760GX-7109AN está diseñado para el rendimiento tanto en ambientes interiores como exteriores, por lo que es una opción ideal para equipos industriales, sistemas de domótica, sistemas de control de acceso,Equipo de vigilanciaCon su alto brillo y amplio rango de temperatura de funcionamiento, este 7.El módulo de pantalla LCD IPS TFT de 6 pulgadas proporciona una solución confiable para diversos requisitos de pantalla.
Explore las posibilidades con el Saef Technology SFTO760GX-7109AN, un módulo de pantalla multifuncional que eleva sus aplicaciones con claridad y durabilidad.
Información sobre el producto
| Producto: | 7Display LCD de 6 pulgadas cuadradas |
| Resolución: | 800*800 puntos |
| Luminancia de la superficie: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Interfaz: | Impuestos mínimos |
| Pantalla táctil: | Personalizable |
| Dimensión del vidrio de la cubierta: | Personalizable |
| Dirección de visión: | IPS, todo el ángulo de visión (85/85/85/85) |
| Control LCD: | ILI9881C |
| Temperatura de funcionamiento: | -20°C a +70°C |
| Temperatura de almacenamiento: | -25 °C a +75 °C |
| Brillo: | 1000 noches |
| Duración del LED: | 40000 horas |
| Conexión: | ZIF FPC |
| Conformidad: | Conforme con las normas REACH y RoHS |
7Display LCD TFT de 0,6 pulgadas cuadradas 800x800 píxeles 1000 nits Interfaz MIPI Dibujo del producto
Calificación máxima absoluta
| Parámetro | Símbolo | - ¿ Qué? | - ¿ Qué es? | Unidad | Nota |
| Tensión de la fuente de alimentación | VCI ~ GND | - No hay nada.3 | +6 años.5 | V. | |
| Voltado de la fuente de energía 2 | Los Estados miembros podrán autorizar el uso de las mismas. | - No hay nada.3 | +3. ¿Qué quieres decir?3 | V. | |
| Rango de tensión de entrada lógica | ViN | - No hay nada.3 | - ¿Qué es eso?3 | V. | |
| Rango de tensión de salida lógica | No | - No hay nada.3 | - ¿Qué es eso?3 | V. | |
| Temperatura de funcionamiento | - ¿Qué es? | -20 años. | + 70 | °C | |
| Temperatura de almacenamiento | Tstg | -25 años. | + 75 | °C |
Características de la CC
| Parámetro | El símbolo | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad |
| Tensión de alimentación para circuitos analógicos | VCl | 2.5 | 3.3 | 3.6 | V. |
| Tensión de alimentación para circuitos lógicos | CICV | 1.65 | 1.8 | 3.3 | V. |
| Voltado de entrada "H"leve | VH | 0.7*IOVCC | CICV | V. | |
| Voltado de entrada "L'leve" | VL | El GND | 0.3*IOVCC | V. | |
| Válvula de salida "H" | ¿ Qué pasa? | 0.8*IOVCCl | CICV | V. | |
| Válvula de salida | Vol. | El GND | 0.2*IOVCC | V. |
Definición del pin
| El pin - No, no es así. | El símbolo | Descripción |
| 1 | El LEDA | Anodo de retroiluminación LED |
| 2 | LEDK | Cátodo de retroiluminación LED. |
| 3 | LEDK | Cátodo de retroiluminación LED |
| 4 | VCl | Fuente de alimentación para la potencia analógica |
| 5 | CICV | Fuente de alimentación para el circuito de alimentación lógica y de E/S |
| 6 | Reinicio | La señal de reinicio es baja. |
| 7 | Técnica de trabajo | Producción de efecto de desgarro |
| 8 | PWM | La salida de frecuencia PWM para el control del conductor LCD. |
| 9 | El GND | Terreno de potencia |
| 10 | MIPI_DP0 | El punto de entrada de la línea de datos MIPI-DSI |
| 11 | MIPI_DNO | MIPI-DSI línea de datos 0 pin de entrada negativo |
| 12 | El GND | Terreno de potencia |
| 13 | MIPI_DP1 | MIPI-DSI línea de datos 1 con pin de entrada positivo |
| 14 | MIPI_DN1 | Pín de entrada negativo de la línea de datos MIPI-DSI 1 |
| 15 | El GND | Terreno de potencia |
| 16 | MIPI_CLKP | MIPl-DSI de la línea de datos con dos pines de entrada. |
| 17 | MIPI_CLKN | Pin de entrada negativo de la línea de datos MIPI-DSI |
| 18 | El GND | Terreno de potencia |
| 19 | MIPI_DP2 | MIPI-DSI línea de datos 2 con pin de entrada positivo |
| 20 | MIPI_DN2 | Pín de entrada negativo de la línea de datos MIPI-DSI 2 |
| 21 | El GND | - ¿Qué pasa? |
| 22 | MIPI_DP3 | MIPI-DSI línea de datos 3 con pin de entrada positivo |
| 23 | MIPI_DN3 | Pín de entrada negativo de la línea de datos MIPI-DSI 3 |
| 24 | El GND | Terreno de potencia |
| 25 | TP_INT | Pín INT para CTP (NC) |
| 26 | TP SDA | Pín SDA para CTP (NC) |
| 27 | TP_SCL | Pín SCL para CTP ((NC) |
| 28 | TP_RESET (en inglés) | Pin de reinicio para TP ((NC)) |
| 29 | TP_VCl | Pín VCl para CTP (NC) |
| 30 | TP_IOVCC | IOVCCpin para CTP ((NC) |

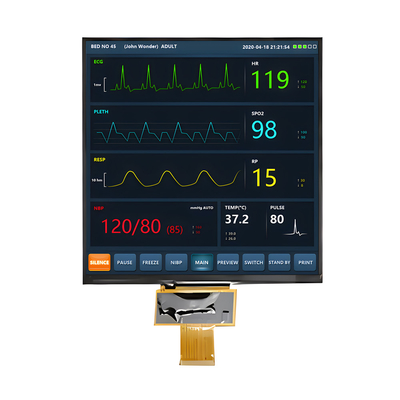

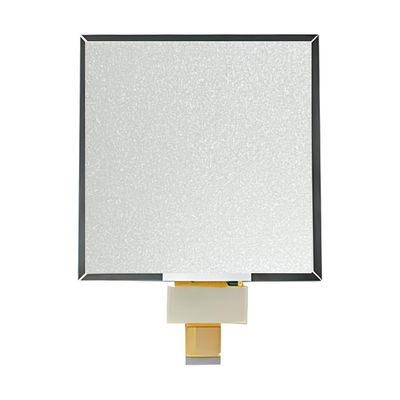

7Display LCD TFT de 0,6 pulgadas cuadradas 800x800 píxeles 1000 nits Interfaz MIPI Imagen del producto
Instalaciones de fábrica y certificados
¿Por qué elegirnos?
1Proporcionamos soluciones personalizadas para pantallas LCD
¿Tiene su producto requisitos especiales de aplicación, especificaciones eléctricas, especificaciones ópticas, características táctiles o dimensiones mecánicas que requieren pantallas personalizadas?SAEF puede cumplir con sus requisitos LCD personalizados.
2Soluciones totales para pantalla táctil y pantalla
¿Te preocupa montar la pantalla táctil y la pantalla de visualización?SAEF puede proporcionar pantallas táctiles personalizadas y estándar, incluidas soluciones multitáctiles resistivas y capacitivas, incluido el servicio de unión aérea y óptica..
3Compromisos con la calidad
SAEF está calificado por ISO9001:2015 e ISO14000, cumpliendo con RoHS, REACH y otras normas ambientales en los mercados mundiales.pruebas de fiabilidad y de envejecimiento.
4Suministro a largo plazo
En circunstancias normales, los productos que recomendamos pueden ser suministrados durante más de 5 años.Haremos planes alternativos con anticipación para garantizar sus necesidades de suministro a largo plazo.
