Datos del producto:
|
| Producto: | 16x2 caracteres COG pantalla LCD | Caracteres / Columnas: | 16 caracteres x 2 líneas |
|---|---|---|---|
| Tipo de pantalla LCD: | FSTN, negativo, transmisor | Optica: | A las doce. |
| Esquema de la oscuridad.: | 40.9 ((H) x 20.9 ((V) x 5.3 ((T) (mm) | Área de observación: | Se aplicará el método de ensayo de las emisiones de gases de efecto invernadero. |
| Tamaño de punto: | 0.365 ((H) x 0,375 ((V) (mm) | Dot Pitch: | 0.385 ((H) x 0.395 ((V) (mm) |
| Método de conducción: | ¿Cómo se puede hacer que la gente se mueva? 1/16 | Temperatura de funcionamiento: | -10 °C a +60 °C |
| Temporeros del almacenamiento: | -20°C a +70°C | Número del pin: | 11 alfileres |
| El controlador: | ST7032 o equivalente | Interfaz: | Interfaz de la unidad MPU IIC |
| Conector: | ZIF FPC | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | 16x2 Caracteres COG Pantalla LCD,Display LCD de COG 3.3V,Modulo I2C MPU de LCD de encendido |
||
1602 COG Modulo LCD de caracteres, LCD 16x2 Display de caracteres Introducción del producto
SAEF Technology SF1602JR-269 es un módulo de pantalla LCD monocromático de 16X2 caracteres COG. Está equipado con un controlador ST7032 o IC equivalente y admite interfaces I2C y MPU.El voltaje de alimentación del módulo de pantalla LCD 1602 de carácter SF1602JR-269 es 3.3V (valor típico). Tiene opciones de retroiluminación LED blanca, azul y verde amarillo. SF1602JR-269 es el modo negativo de transmisión de FSTN.Puede funcionar a temperaturas que van desde -10 °C hasta +60 °CSu rango de temperatura de almacenamiento es de -20 °C a +70 °C. Este módulo LCD inicialmente no tenía un toque, pero el panel táctil es personalizable.lectores de tarjetas, dispositivos de sensores, terminales POS, lectores de efectivo, dispositivos portátiles, analizadores médicos y más.
Características:
1Las dimensiones externas de esta pantalla LCD de 16x2 caracteres son 40.9x20.9x5.3 mm, con 16 caracteres x 2 líneas.
2Esta pantalla LCD de tipo monocromo 16x2 COG admite interfaces IIC y MPU. El voltaje típico para el módulo es de 3.3V y puede operar entre 2.7V y 4.5V.
3La corriente de potencia de este 1602 COG LCD es de 160uA (máximo 230uA).
4El módulo de caracteres 16x2 funciona bien en la dirección de visión de las 12 horas.
5Este COG 1602 LCD es una versión rentable, de bajo precio y alto rendimiento de pantalla.
6. Este 1602 Caracter COG LCD viene con varias opciones de color de retroiluminación, incluyendo blanco, amarillo verde, ámbar, azul, y más.
7Esta pantalla LCD de 16x2 tiene un método de conexión ZIF FPC, y la longitud del FPC se puede personalizar, lo que facilita el diseño e instalación.
Información sobre la producción:
| Producto: | Display LCD de 16x2 caracteres de COG |
| Tipo de pantalla LCD: | FSTN, negativo, transmisor |
| Caracteres / Columnas: | 16 caracteres x 2 líneas |
| Optica: | A las doce. |
| Esquema de la luz: | 40.9 ((H) X 20.9 ((V) X 5.3 ((T) (mm) |
| Área de observación: | Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero. |
| El punto de paso: | 0.385 ((H) X 0.395 ((V) (mm) |
| Tamaño del punto: | 0.365 ((H) X 0,375 ((V) (mm) |
| Método de conducción: | ¿Qué es el amor? 1/16 |
| Temperatura de funcionamiento: | -10°C a +60°C |
| Temperatura de almacenamiento: | -20°C a +70°C |
| El controlador: | ST7032 O equivalente |
| Conector: | ZIF FPC |
| Número de pin: | 11 pines |
| Interfaz: | Interfaz de la unidad MPU IIC |
| Conformidad: | Conforme con las normas REACH y RoHS |
Modulo LCD de caracteres 1602 COG, LCD 16x2 Display de caracteres Dibujo del producto
Definición del pin:
Pin1 CAP1N para el circuito de refuerzo de voltaje (VDD-VSS), condensador externo alrededor de 0.1u ~ 4.7uf
Pin2 CAP1P para circuito de refuerzo de voltaje (VDD-VSS), condensador externo alrededor de 0.1u ~ 4.7uf
Pin3 VLCD convertidor de voltaje DC/DC. Conecte un condensador entre el termostato y el VIN cuando se utilice el amplificador incorporado.Regulación del contraste
VDD de pin4 VIN-VDD: de 2,7 V a 5,5 V
VDD de pin5 VIN-VDD: de 2,7 V a 5,5 V
Pin6 SHLS Seleccionar dirección de las señales de cemento:
0: Seg1~80 Dirección de la columna 79~0 (invertida)
1: Seg1~80 Dirección de la columna 0~79 ((Normal)
Pin7 SHLC Dirección de las señales comunes seleccionada:
0: Com1~16 Dirección de la fila 15~0 (invertida)
1: Com1~16 Dirección de la fila 0~15 ((Normal)
Pin8 VSS en tierra (0V)
Pin9 SDA En la interfaz I2C DB7 (SDA) es la entrada de datos y DB6 (SCL) es la entrada de reloj.
Pin10 SCL En la interfaz I2C DB7 (SDA) es la entrada de datos y DB6 (SCL) es la entrada de reloj.
Pin11 XRESET Pin de reinicio externo. Sólo si se utiliza la energía de reinicio, el pin XRESET debe fijarse en VDD. Bajo activo.

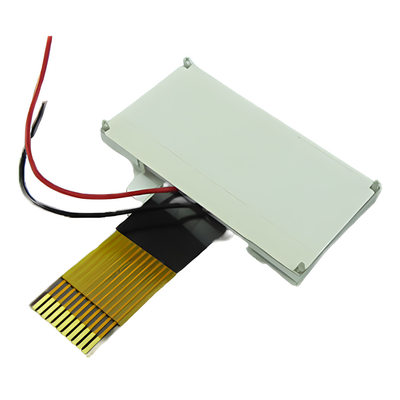

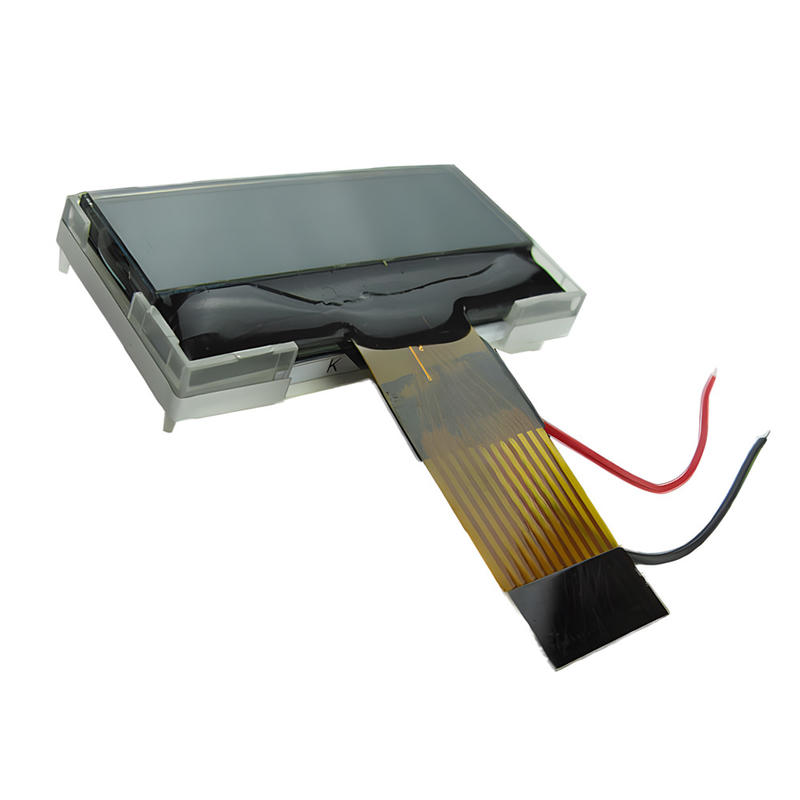

Modulo LCD de caracteres 1602 COG, LCD 16x2 Imagen del producto
