Datos del producto:
|
| Producto: | 1.54 pulgadas PCAP TFT Display | pantalla táctil: | con pantalla táctil capacitiva |
|---|---|---|---|
| Resolución: | 320x320 | Dirección de visión: | IPS Todos los ángulos de visión |
| IC del controlador: | ST7796S | Número del pin: | 12 pernos |
| Conexión: | El conector (OK-14GM012-04) | Luminancia superficial: | 300 cd/m2 (nits) |
| Interfaz: | Mipi | Duración del LED: | 40,000 horas |
| Temperatura de funcionamiento: | °C -20 a 70 | Temperatura de almacenamiento: | -30 a 80 °C |
| Certificado: | Se aplicará la norma ISO 9001:2015 / ISO 14001:2015 | El cumplimiento: | Conforme a las normas de Rohs & Reach |
| Resaltar: | Display TFT cuadrado de 320x320,Display TFT cuadrado con pantalla táctil capacitiva |
||
1Display TFT cuadrado de.54 pulgadas, 320 * 320 píxeles 1.54 pulgadas pantalla táctil capacitiva Introducción del producto
La pantalla LCD TFT SF-TC154B-8873A-CT es una pantalla LCD TFT de 1,54 pulgadas de tipo IPS con todos los ángulos de visión y una resolución de 320x320 píxeles.Este módulo de pantalla LCD TFT está integrado con controlador ST7796S o IC equivalenteEsta pantalla LCD TFT de alto brillo es de 2,8V (valor típico) para el voltaje de operación.
El módulo TFT SF-TC154B-8873A-CT es un módulo LCD de modo cuadrado, con una luminancia de 300 cd/m2.Si desea aumentar la luminosidad, por favor póngase en contacto con nosotros para más apoyo técnico.
Características:
1Esta pantalla TFT de 1.54 pulgadas mide 1.54 pulgadas en diagonal y tiene una resolución cuadrada de 320x320.
2Esta pantalla PCAP TFT de 1.54 pulgadas es una LCD TFT de color completo con pantalla táctil capacitiva (CTP), y CTP es la interfaz IIC.
3Este módulo LCD TFT de 1,54 pulgadas admite interfaces MIPI.
4El tamaño del módulo de esta pantalla LCD de 1.54 pulgadas es de 31.52x33.72x1.15 mm (sin pantalla táctil), 35.7x39.5x2.3 mm (con pantalla táctil), y el tamaño del área activa es de 27.74 x 27.74 mm.
5Esta pantalla táctil capacitiva de 1.54 pulgadas tiene un controlador ST7796S incorporado con un rango de voltaje de suministro lógico de 2.6V a 3.3V.
6Esta pantalla táctil TFT de 1,54 pulgadas puede trabajar en temperaturas de -20°C a +70°C, y su rango de temperatura de almacenamiento es de -30°C a +80°C.
7Este LCD TFT de 1.54 pulgadas tiene un brillo de superficie de 300 cd/m2, si desea usarlo como modo paisaje o ajustar el brillo, póngase en contacto con nosotros para obtener más soporte técnico.
8Esta pantalla TFT de 1.54 pulgadas importa señales a través del número de pieza del conector de 12 pines: OK-14GM012-04.
9. Pantalla LCD TFT de 1.54 pulgadas con resolución opcional de 240 * 240 puntos, nuestro número de modelo SF-TC154B-8945B-N.
10Esta pantalla TFT de 320*320 píxeles de 1.54 pulgadas se utiliza ampliamente en medidores e instrumentos, dispositivos GPS, terminales POS, lectores de efectivo, escáneres, automatización del hogar, teléfonos de conferencia, analizadores, electrodomésticos,Automatización del hogar, sistema de seguridad, etc.
Información sobre el producto:
| Producto: | 1.54 pulgadas PCAP TFT pantalla |
| Resolución: | Es muy grande. |
| Pantalla táctil: | Con pantalla táctil capacitiva |
| Dirección de visión: | IPS Todos los ángulos de visión |
| Número de pin: | 12 pines |
| Control del conductor: | Se aplicará el procedimiento siguiente: |
| Conexión: | El conector (OK-14GM012-04) |
| Interfaz: | Impuestos mínimos |
| Luminancia de la superficie: | 300 Cd/m2 (nits) |
| Duración del LED: | 40000 horas |
| Temperatura de funcionamiento: | -20 a 70 °C |
| Temperatura de almacenamiento: | -30 a 80 °C |
| Conformidad: | Conforme a las normas de Rohs & Reach |
| Certificado: | Las condiciones de las pruebas deberán ser las siguientes:2015 |
1Display TFT cuadrado de.54 pulgadas, 320*320 píxeles 1.54 pulgadas Display táctil capacitivo Dibujo del producto
Definición del pin:
Pin1 GND Punto de entrada y salida
Las señales de reloj de Pin2 CP I DSI-CLK+
Pin3 CN I/O DSI-CLK- señales de reloj
Pin4 GND I En el suelo
Las señales de reloj de Pin5 D0P I DSI-D0+
Las señales de reloj de pin6 D0N I DSI-D0
Pín 7 GND Punto de entrada y salida
Pin8 LED+ I LED Anodo
Pin9 LED- Cátodo LED de entrada y salida
Sinal de entrada de reinicio de la LCM
Pin11 TE I Producción de efecto de desgarro
Pin12 VCC I/O L Fuente de alimentación 2.8V
Definición del pin de CTP:
Pín 1 GND
Pín 2 VDD
Pin3 SCL
Pín4 INT
Pin5 SDA
Pín 6 RST
Pin7 No hay conexión
Pin8 sin conexión
No hay conexión
Pin10 No hay conexión

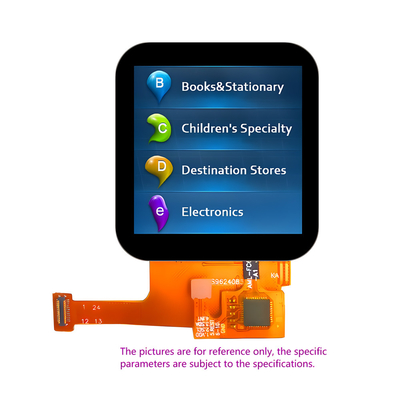

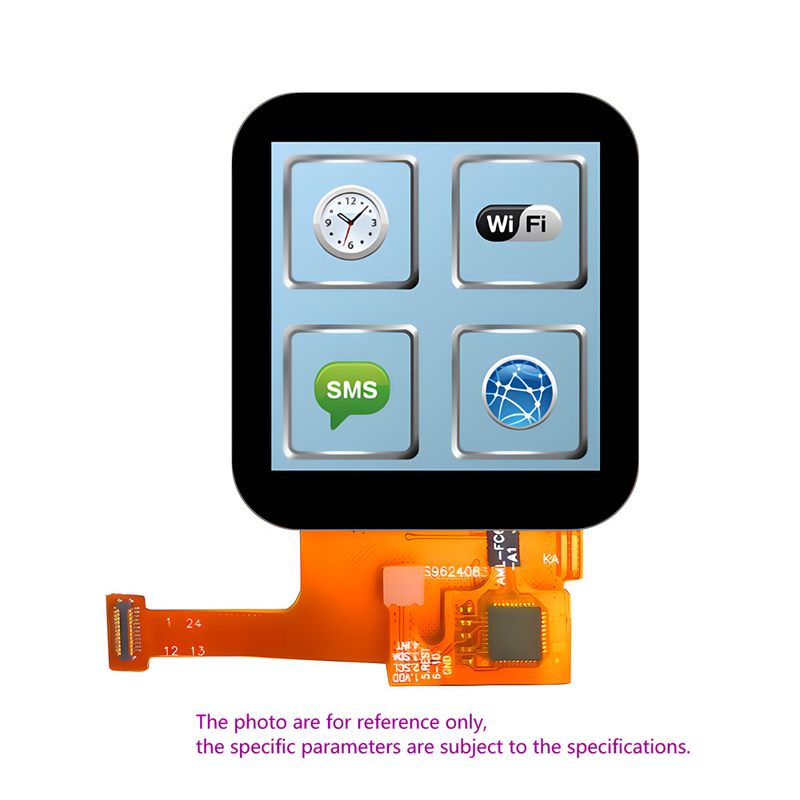

1Display TFT cuadrado de.54 pulgadas, 320*320 píxeles 1.54 pulgadas Imagen del producto con pantalla táctil capacitiva
