Datos del producto:
|
| Producto: | Pantalla táctil LCD de 3,5 pulgadas | Resolución: | 320x240 puntos |
|---|---|---|---|
| pantalla táctil: | con la pantalla táctil de PCAP | Lente de la cubierta: | Personalizable |
| Dirección de visión: | A las seis. | Interfaz: | INTERFAZ DEL RGB |
| Esquema de la oscuridad.: | 76.9x63.9x4.65 mm | Número del pin: | 54 pines |
| Corriente de suministro de luz de fondo: | 20 mA | Tensión de suministro de luz de fondo: | 19,2 V |
| Conexión: | Enchufe | Luminancia superficial: | 320 cd/m2 |
| Voltagem de la fuente de alimentación para la lógica: | 1.6 ~ 3.3 V | Válvula de entrada: | VDD+0.3 V |
| Temperatura de funcionamiento: | °C -20 a 70 | Temperatura de almacenamiento: | -30 a 80 °C |
| Certificado: | Se aplicará la norma ISO 9001:2015 / ISO 14001:2015 | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | 3.5 pantalla táctil LCD,Pantalla táctil LCD de 54 pines,Pantalla táctil LCD de 320x240 |
||
3.5" TFT LCD pantalla táctil RGB 320x240 Paisaje 54 pin con pantalla táctil capacitiva Introducción del producto
SAEF TECHNOLOGY SF-TO350M-8840A-CT es una célula LCD de 3,5 pulgadas con transistores de película delgada como elementos activos y contiene píxeles.3) panel TN-LCD principal de tipo transmisor de pulgadasLa resolución del panel es de 320 (RGB) x 240 píxeles y puede mostrar hasta 16,7M de color.
SF-TO350M-8840A-CT es con PCAP touch screen OCA conectado, el PCAP es de estructura G+G. SF-TO350M-8840A-CT es compatible con interfaz RGB mientras que la pantalla táctil es interfaz IIC.
El módulo LCD TFT SF-TO350M-8840A-CT se utiliza ampliamente en cajas negras, dispositivos inteligentes, POS móviles, lectores de efectivo, teléfonos portátiles GPS, máquinas de pedidos de alimentos portátiles, analizadores de señales,Equipo de laboratorio de banco superior, sistema de seguridad, automatización del hogar, mini reproductor de audio, monitor para bebés y otros dispositivos de mano, etc.
Características:
| Producto: | Pantalla táctil LCD de 3,5 pulgadas |
| Resolución: | 320X240 puntos |
| Lente de cubierta: | Personalizable |
| Interfaz: | Interfaz RGB |
| Número de pin: | 54 alfileres |
| Pantalla táctil: | Con pantalla táctil PCAP |
| Luminancia de la superficie: | 320 Cd/m2 (se puede personalizar) |
| Dirección de visión: | A las seis. |
| Esquema de la luz: | 76.9x63.9x4.65 mm |
| Corriente de suministro de luz de fondo: | 20 MA |
| Voltado de suministro de luz de fondo: | 19.2 V |
| Conexión: | Enchufe |
| Voltado de entrada: | VDD+0,3 V |
| Voltado de la fuente de alimentación para la lógica: | 1.6 ~ 3.3 V |
| Temperatura de funcionamiento: | -20 a 70 °C |
| Temperatura de almacenamiento: | -30 a 80 °C |
| Certificado: | Las condiciones de las pruebas deberán ser las siguientes:2015 |
| Conformidad: | Conforme con las normas REACH y RoHS |
Definición del pin de interfaz
| - No, no es así. | Nombre del PIN | En el caso de las empresas | Descripción |
| 1 | La luz LED-K1 | Yo... | Cátodo LED |
| 2 | LED-K2 | Yo... | El catodo LED se conecta al LED-K1 |
| 3 | Se aplicará el método siguiente: | Yo... | Anodo LED |
| 4 | LED-A2 | Yo... | Conexión del ánodo LED al LED-A1 |
| 5 y 7 | No incluido | - | No hay conexión. |
| 8 | /RESET | Yo... | Reinicie el pin |
| 9 | Las empresas | Yo... | Pin de entrada para la señal de selección de chips |
| 10 | El SCL | Yo... | Señales del reloj SPI |
| 11 | El SDI | Yo... | Pin de entrada de la interfaz SPI |
| 12 | B0 | Yo... | Señales de datos azules (LSB) |
| 13 a 19 | B1 a 7 | Yo... | Señales de datos azul |
| 20 | G0 | Yo... | La señal de datos verde (LSB) |
| 21 a 27 | G1 a 7 | Yo... | Señales de datos verdes |
| 28 | R0 | Yo... | Señales de datos RED (LSB) |
| 29 a 35 años | R1 a 7 | Yo... | Signo de datos rojo |
| 36 | El HSYNC | Yo... | Señal de sincronización horizontal |
| 37 | VSYNC | Yo... | Señal de sincronización vertical |
| 38 | En el caso de las empresas | Yo... | Señal de reloj para tomar muestras de cada fecha |
| 39 a 40 | No incluido | - | No hay conexión. |
| 41 | VDD | Yo... | Fuente de alimentación de +2,8V |
| 42 | VDDIO | Yo... | 1Fuente de alimentación de.8V~2.8V |
| 43 | YU | Yo... | Pin del panel táctil |
| 44 | El número de | Yo... | |
| 45 | YD | Yo... | |
| 46 | XR | Yo... | |
| 47 a 51 años | No incluido | - | No es conexión |
| 52 | En el caso de las empresas | Yo... | Control de datos de entrada habilitado |
| 53 a 54 años | El GND | Yo... | El poder de tierra |
Límites máximos absolutos
| Punto de trabajo | El símbolo | Valor | Unidad |
| Voltagem de la fuente de alimentación para la lógica | VDD | 1.6 ~ 3.3 | V. |
| Voltado de entrada | El vino | VDD + 0.3 | V. |
| Temperatura de funcionamiento | - ¿Qué es? | - De 20 a 70 años | °C |
| Temperatura de almacenamiento | Tstg | -30 a 80 años | °C |
Características electroópticas de la luz de fondo
| Punto de trabajo | El símbolo | En el caso de las | Tipo de producto | Se trata de: | Unidad | Condición |
| Válvula de alimentación | Vf | 17.5 | 19.2 | 20.5 | V. | Si = 20 mA |
| Corriente de suministro | Si es | - | 20 | - | - ¿Qué es? | - |
| Voltagem inversa | - ¿ Qué? | - | - | 5 | V. | - |
| Disipación de energía | Pd | - | 288 | - | MW | - |
| Intensidad luminosa | 260 | 320 | 350 | Cd/m2 | Si = 20 mA | |
| Uniformidad para la CML | - | 80 | - | - | Porcentaje | Si = 20 mA |
| Color de luz de fondo | Blanco | |||||
Prueba de fiabilidad
| Punto de trabajo | Condición | Tiempo (horas) | Evaluación |
| Almacenamiento a alta temperatura | 80 °C | 120 |
No hay anormalidades. en las funciones y apariencia |
|
Temperatura de funcionamiento
|
70°C | 120 | |
| Almacenamiento a baja temperatura | -30 °C | 120 | |
| Baja temperatura. | -20 °C | 120 | |
| Humedad | 60°C/ 90% de HRC | 120 | |
| Temperatura de choque térmico. |
-20 °C ¬ 25 °C ® 70 °C (0,5 horas ¬ 5 minutos ® 0,5 horas) |
10 ciclos |

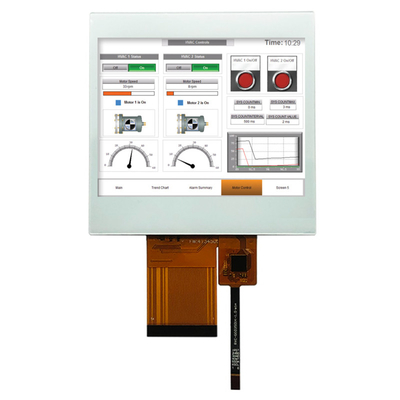

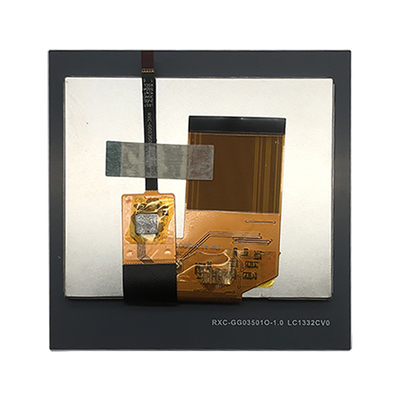

3.5" Pantalla táctil TFT LCD RGB 320x240 Paisaje 54 Pin Con Pantalla táctil capacitiva Imagen del producto
Instalaciones de fábrica y certificados
El contacto de la capacidad proyectada (PCAP)
La tecnología táctil de capacidad proyectada (PCAP, por sus siglas en inglés) ofrece una respuesta rápida y sensible y una fiabilidad profesional combinada.
La tecnología proyectada de pantalla táctil capacitiva está diseñada para aplicaciones industriales, médicas y automotrices estrictas. También podemos combinar pantallas táctiles PCAP con pantallas de cristal líquido (LCD),que es una solución integrada integrada que ayuda a simplificar la cadena de suministro y el montaje.
Capa de vidrio:
1Forma: Tamaños, formas, tratamientos de bordes, agujeros y recortes a medida
2Color: Impresión de seda, logotipo
3Material de vidrio: vidrio Gorilla, vidrio templado, PMMA
4Tratamientos: espejo, AG, AR, AF
El sensor:
1Material del sensor: vidrio, película, película + película
2FPC: diseño de forma opcional
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix y así sucesivamente
4Interfaz: I2C, USB y RS232
Palabra clave de búsqueda: LCD de 3,5 pulgadas, LCD de 3,5 pulgadas, LCD de 3,5 pulgadas, LCD de 3.5, pantalla de 3,5 pulgadas, pantalla de 3,5 pulgadas, pantalla de 3,5 pulgadas, pantalla de 3,5 pulgadas, pantalla de 3,5 pulgadas, pantalla de 3,5 pulgadas, pantalla de 3,5 pulgadas,Pantalla LCD TFT de 3,5 pulgadas, TFT RGB de 3,5 pulgadas, TFT RGB de 3,5 pulgadas, QVGA de 3,5 pulgadas, China TFT de 3,5 pulgadas.
