Datos del producto:
|
| Producto: | 3Pantalla TFT de.97 pulgadas (4") | Resolución: | 480x800 puntos |
|---|---|---|---|
| Control de conducción: | NT1capacidad de producción | Esquema de la oscuridad.: | 57.14x96.85x2.2 mm |
| Pantalla táctil: | Sin pantalla táctil (opcional) | Dimensión del vidrio de cubierta: | Personalizable |
| Dirección de visión: | IPS Todos los ángulos de visión | Interfaz: | SPI + RGB 24 bits (personalizable) |
| Conexión: | Enchufe (personalizable) | Número del pin: | 51 pines (personalizables) |
| Luminancia superficial: | 400 cd/m2 (nits) | Tipo de luz de fondo: | LED blanco |
| Duración del LED: | 40,000 horas | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | 480x800 IPS TFT LCD,24 pedazos IPS TFT LCD,3 |
||
4 pulgadas (3,97") 480x800 TFT Pantalla LCD SPI RGB 24 bits Interfaz IPS NT35510 Muestra
TFT 4 pulgadas WVGA SPI y RGB pantalla LCD Descripción
1. SF-TC397B-8774C-N es un módulo TFT LCD es un 3,97 ′′ (4,0 ′′) de tamaño diagonal, WVGA 480x800, pantalla LCD TFT a todo color, se puede diseñar con pantalla táctil resistiva o PCAP,Nuestros números de pieza son SF-TC397B-8774C-T y SF-TC397B-8774C-CT.
2Este módulo es compatible con SPI y RGB 24 bits Interface. SF-TC397B-8774C-N modelo tiene una dimensión de módulo de 57.14 * 96.85 mm y tamaño de área activa de 51.84 x 86.40 mm;SF-TC397B-8774C-N está integrado con el controlador NT35510 del módulo, y su voltaje de alimentación lógica oscila entre 2,6 V y 3,3 V. Este módulo IPS TFT es un módulo LCD en modo retrato, con luminancia de 400 cd/m2.Si desea usarlo como modo retrato o ajustar la luminosidad, por favor, póngase en contacto con nosotros para más apoyo técnico. el brillo de la superficie puede ser alcanzado a 1000 cd/m2 (nits).
Especificaciones mecánicas
| Punto de trabajo | Especificación | Unidad |
| El tamaño de la pantalla | 3.97 | pulgadas |
| DIMENSIONES de línea | 57.14 por 96.85 por 2.2 | En el caso de los |
| IC del controlador | NT1cultura y cultura | - |
| Tipo de interfaz | RGB-24 bits | - |
TFT de 4 pulgadas WVGA SPI y RGB dibujo de pantalla LCD
Descripción del pin
| - No, no es así. | Nombre del PIN | En el caso de las empresas | Descripción |
| 1 | LEDK | ¿ Qué? | Cátodo LED |
| 2 | El LEDA | ¿ Qué? | Anodo LED |
| 3 | YU | Yo... | Señal de entrada del panel táctil |
| 4 | El número de | Yo... | Señal de entrada del panel táctil |
| 5 | YD | Yo... | Señal de entrada del panel táctil |
| 6 | XR | Yo... | Señal de entrada del panel táctil |
| 7 | El GND | Yo... | En el suelo |
| 8 | VCI | Yo... | Fuente de alimentación 2.8V Voltado |
| 9 | No incluido | - | Abierto |
| 10 | CICV | Yo... | Fuente de alimentación 1.8V Voltado |
| 11 | Técnica de trabajo | Yo... | Producción de efecto de desgarro |
| 12 | ODS | - | Pín de entrada/salida de la interfaz SPI |
| 13 | El SDI | Yo... | Pín de entrada/salida de la interfaz SPI |
| 14 | WR/SCL | - | Señales del reloj SPI |
| 15 | El CSX | Yo... | Pin de entrada para la señal de selección de chips |
| 16 | Residuos | Yo... | LCM Reiniciar señal de entrada |
| 17 a 40 | Se trata de un sistema de control de las emisiones. | En el caso de las empresas | Muestra datos de entrada y salida |
| 41 | En el caso de las empresas | Yo... | La señal de activación de datos en el modo I/F RGB 1. |
| 42 | En el caso de las empresas | Yo... | Señal de reloj para tomar muestras de cada fecha |
| 43 | El HSYNC | Yo... | Señal de sincronización horizontal |
| 44 | VSYNC | Yo... | Señal de sincronización vertical |
| 45 | Modo de gestión de la luz | Yo... | Este pin está conectado al controlador LED externo. |
| 46 | LWDON | Yo... | Se utiliza para encender/apagar el control de retroiluminación LED externo. |
| 47 | RS | Yo... | Seleccionar la señal del registro |
| 48 | Investigación y desarrollo | Yo... | Leer el pin de entrada de la señal de estroboscopio |
| 49 | Sección 2 | Yo... | Seleccione el modo de interfaz |
| 50 | Sección 1 | Yo... | Seleccione el modo de interfaz |
| 51 | El GND | Yo... | En el suelo |
Características de la luz de fondo
| Punto de trabajo | El símbolo | En el caso de las | Tipo de producto | Se trata de: | Unidad |
Prueba Condición |
Nota |
| Válvula de alimentación | Vf | 25.6 | V. | Si= 20 mA | - | ||
| Corriente de suministro | Si es | - | 20 | - | - ¿Qué es? | - | - |
| Voltagem inversa | - ¿ Qué? | - | - | 5 | V. | - | |
| Disipación de energía | Pd | - | 512 | - | MW | - | |
| Intensidad luminosa para LCM |
- |
400 | - | Cd/m2 | Si= 20 mA | - | |
| Uniformidad para la CML | - | 80 | - | - | Porcentaje | Si= 20 mA | - |
| Color de luz de fondo | Blanco | ||||||
Características electroópticas
| - No, no es así. | Sección 1 | El símbolo | Condiciones | Especificación | Unidad | Nota | |||
| - ¿ Qué? | Tipo de producto | - ¿ Qué es? | |||||||
| 1 | Tiempo de respuesta | Tr+Tf | 25°C | - | 35 | - | - ¿ Por qué? | (1) y (2) | |
| 2 | Transmitancia (con PL) | T (%) | - | - | 5 | - | - | - | |
| 3 | Tasa de contraste | Crónica |
θ=0, Ángulo de visión normal |
550 | - | - | - | (1) y (3) | |
| 4 |
Visión Ángulo
|
¿Qué es eso? | θR | En el caso de las empresas de servicios de seguros, el importe de la ayuda será el siguiente: | 85 | - | - ¿Qué es? | - | |
| θL | 85 | - | |||||||
| Es verdad. | Θ+ | 85 | - | ||||||
| ¿Qué es esto? | 85 | - | |||||||

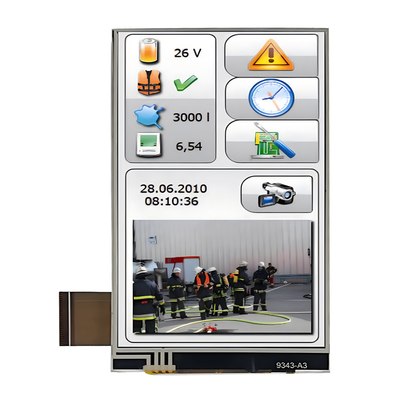

Imagen del producto de la pantalla LCD TFT de 4 pulgadas WVGA SPI y RGB
