Datos del producto:
|
| Palabras clave: | TFT de 7 pulgadas | pantalla táctil: | CTP ((Pantalla táctil capacitiva) |
|---|---|---|---|
| Resolución: | puntos 1024x600 | Dimensión del vidrio de cubierta: | Puede ser personalizado |
| Interfaz LCM: | Mipi | Luminancia superficial: | 300cd/m2 |
| Duración del LED: | 40,000 horas | Pernos: | 30 pines |
| Dirección de visión: | Todo el ángulo de visión ((80/80/80/80) | Interfaz CTP: | I2C |
| Temperatura de operación.: | – 20℃ a +70℃ | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | MIPI pantalla táctil de TFT LCD de 7 pulgadas,IPS pantalla táctil de TFT LCD de 7 pulgadas,CTP tft lcd del tacto de 7 pulgadas |
||
Módulo LCD TFT de 7 pulgadas 1024x600 interfaz MIPI IPS con CTP Dibujo del producto Introducción del producto
Detalles rápidos del producto:
1. Tamaño de la pantalla LCD: 7 ′′ pulgadas TFT
2. Resolución: 1024x600
3Ángulo de visión: libre
4Dimensión del contorno: 164x97x2.6mm
5Tipo de interfaz LCM: MIPI
6. Tipo de interfaz CTP: I2C
7. Temperatura: desde arriba -20°C a +70°C; desde abajo -30°C a +80°C
8. Panel táctil: pantalla táctil capacitiva ((CTP)
SAEF Technology SF-TO700B-8857A-CT es una pantalla LCD TFT de ángulo de visión completo tipo IPS de 7 pulgadas con resolución QVGA de 1024x600 píxeles.y el vidrio de la cubierta es personalizable.
Este módulo LCD tiene una dimensión de contorno de 164 * 97 * 2.6 mm y un tamaño AA de 154.21x85.92 mm. Este LCD TFT de 7 "está con PCAP ((Capacitive Touch Screen).Interfaz LCM SF-TO700B-8857A-CT con interfaz MIPILa interfaz CTP es I2C. SF-TO700B-8857A-CT tiene un brillo de superficie de 300cd/m2 (nits), este módulo de pantalla LCD puede operar a temperaturas de 20°C a +70°C.
Este módulo LCD TFT de 7 ′′ se utiliza ampliamente en equipos de medición, dispositivos médicos, automatización del hogar, sistema de seguridad de acceso, etiqueta de precio del supermercado y electrodomésticos, dispositivo GPS, etc.
| Palabras clave: | TFT de 7 pulgadas | Pantalla táctil: | CTP ((Pantalla táctil capacitiva) |
|---|---|---|---|
| Resolución: | 1024x600 puntos | Dimensión del vidrio de la cubierta: | Se puede personalizar |
| Interfaz LCM: | Impuestos mínimos | Luminancia de la superficie: | 300 Cd/m2 |
| Duración del LED: | 40000 horas | Las pines: | 30 pines |
| Dirección de visión: | Todo el ángulo de visión ((80/80/80/80) | Interfaz CTP: | I2C |
| Temperatura de funcionamiento | ¥20°C a +70°C | Conformidad: | Conforme con las normas REACH y RoHS |
Garantizar la calidad
1.Para cada pieza, tenemos 3 veces 100% de prueba para garantizar una buena calidad.
2El gerente de control de calidad ha estado en la industria de LCD durante más de 14 años. Los principales operadores de fabricación y control de calidad han estado en la industria de LCD durante más de 7-8 años.Nuestro equipo son todos muy profesionales y con experiencia en el LCD archivado para garantizar la calidad para los clientes.
Preguntas frecuentes
¿Puedo tener una orden de muestra?
R: Sí, damos la bienvenida al pedido de muestras para probar y verificar la calidad. Muestras mixtas de diferentes números de artículos son aceptables.
¿Qué hay del tiempo de entrega?
R: Para productos fuera de las estanterías, muestras en stock inmediatamente. 1-1.5 semanas para la reelaboración de muestras. 4-6 semanas para la producción en masa. Para productos de diseño, 2-3 días para la propuesta de dibujo de contador;2 horas para la toma de muestras en el dibujo de homologación; 5 a 6 horas para ensayo/producción en serie en la aprobación de la muestra.
P3: ¿Tiene algún límite de MOQ para el pedido de muestra y producción?
R: MOQ bajo. 3-5pcs para la verificación de muestras está disponible. MOQ de producción en masa es normalmente 1K / lote. Apoyamos una cantidad inferior a la MOQ del MP para pedidos de seguimiento / PP.
P4. ¿Cómo se envían las mercancías y cuánto tiempo tarda en llegar?
R: Envío por DHL, UPS, FedEx o TNT. Lleva de 5 a 7 días llegar. También es opcional el envío aéreo y marítimo.
¿Cómo proceder con un pedido de módulo LCD?
R: En primer lugar, háganos saber sus requisitos o aplicación.
En segundo lugar, citamos de acuerdo con sus requisitos o nuestras sugerencias.
En tercer lugar, el cliente confirma las muestras y deposita para el pedido formal.
En cuarto lugar, organizamos la producción.
¿Está bien imprimir mi logotipo en el producto LCD?
R: Sí. Por favor, infórmenos formalmente en la etapa de diseño, y haremos muestras con su logotipo para su prueba de muestra y aprobación.
P7: ¿Ofrece garantía para los productos?
R: Sí, ofrecemos 1 año de garantía a nuestros productos.
P8: ¿Cómo tratar con el defectuoso?
R: En primer lugar, nuestros productos se producen en un estricto sistema de control de calidad y la tasa defectuosa será inferior al 0,2%.
En segundo lugar, durante el período de garantía, enviaremos nuevos LCDs con nuevo pedido para pequeñas cantidades.los repararemos y les volveremos a enviar o podemos discutir la solución incluyendo la llamada de nuevo de acuerdo a la situación real.
Módulo LCD TFT de 7 pulgadas 1024x600 interfaz MIPI IPS con dibujo del producto CTP
| El número de pin. | El símbolo | Función |
| 1 | VLED+ | Anodo LED |
| 2 | VLED+ | Anodo LED |
| 3 | VGH | Potencia positiva para TFT |
| 4 | VGL | Potencia negativa para TFT |
| 5 | Número de identificación | Puerta hacia arriba o abajo control de escaneo. UPDN = L, impulso de inicio vertical de salida STV2 y salida de pin UD lógica L al controlador de la puerta. (por defecto) UPDN = H, impulso de arranque vertical de salida STV1 y salida de pin UD lógica H al controlador de la puerta |
| 6 | El SHLR | Fuente de control de secuencia derecha o izquierda. SHLR = ?? L??, desplazamiento a la izquierda: últimos datos = S1←S2←S3..........←S1536 = primeros datos. SHLR = H, desplazamiento a la derecha: primeros datos = S1→S2→S3........→S1536 = últimos datos. |
| 7 | VLED- | Cátodo LED |
| 8 | VLED- | Cátodo LED |
| 9 | AVDD | Potencia para circuito analógico |
| 10 | El GND | En el suelo |
| 11 | D3P | Entrada de datos MIPI. |
| 12 | D3N | Entrada de datos MIPI. |
| 13 | El GND | En el suelo |
| 14 | D2P | Entrada de datos MIPI. |
| 15 | D2N | Entrada de datos MIPI. |
| 16 | El GND | En el suelo |
| 17 | El CLKP | Entrada del reloj MIPI |
| 18 | Nombre de la empresa | Entrada del reloj MIPI |
| 19 | El GND | En el suelo |
| 20 | D1P | Entrada de datos MIPI. |
| 21 | D1N | Entrada de datos MIPI. |
| 22 | El GND | En el suelo |
| 23 | D0P | Entrada de datos MIPI. |
| 24 | D0N | Entrada de datos MIPI. |
| 25 | El GND | En el suelo |
| 26 | Se trata de la siguiente: | En modo de espera. STBYB = H, funcionamiento normal (por defecto) STBYB = L, el controlador de tiempo, el controlador de la fuente se apagará, todas las salidas son GND. |
| 27 | Reinicio | Pin de reinicio global. Bajo activo para entrar en estado de reinicio. Normalmente tira alto. Conecta con un circuito de reinicio RC para estabilidad. |
| 28 | VDD ((1.8V) | Circuito digital |
| 29 | VDD ((1.8V) | Circuito digital |
| 30 | VCOMIN | Voltagem común |

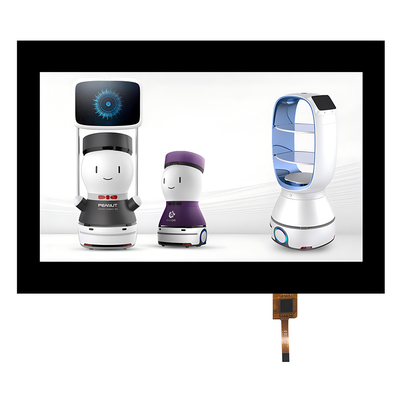

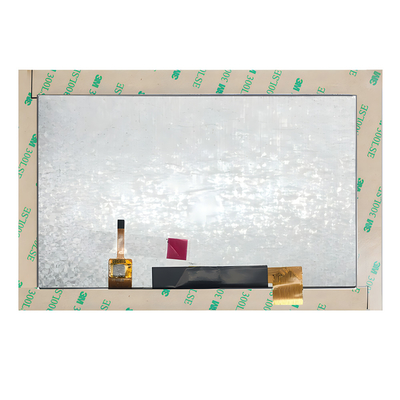

Módulo LCD TFT de 7 pulgadas 1024x600 interfaz MIPI IPS con imagen del producto CTP
