Datos del producto:
|
| Producto: | Pantalla táctil IPS TFT de 3 pulgadas | Resolución: | Las imágenes deben ser de un tamaño de: |
|---|---|---|---|
| Dirección de visión: | IPS Todos los ángulos de visión | pantalla táctil: | con la pantalla táctil de PCAP |
| Lente de la cubierta: | Personalizable | Luminancia superficial: | 300 cd/m2 (se puede personalizar) |
| Interfaz: | Pedazos de MCU 8/16 | Número del pin: | 40 pernos |
| Conexión: | Enchufe / ZIF (personalizable) | IC del controlador: | S6D04D1 |
| Temperatura de operación.: | -20 °C a +70 °C | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Pantalla táctil LCD TFT de 240x400,Pantalla táctil LCD TFT de PCAP,Pantalla táctil TFT LCD de 3 pulgadas |
||
3 pulgadas IPS TFT PCAP pantalla táctil 240x400 Resolución Descripción del producto
Resumen rápido del producto
No de modelo.Se aplicará el método de ensayo de los datos.
¢Tamaño: 3"
Resolución: 240×400 puntos
Dirección de visión: IPS
Interfaz:Interfaz MCU de 8 bits y 16 bits
¢ IC del controlador:S6D04D1
¢Control-board: No
¢ Brillo (cd/m2): 300
¢Marco a través del agujero: No
¢ Pantalla táctil: con pantalla táctil capacitiva
Descripción
SAEF TECHNOLOGY SF-TC300D-8974A-CT es una pantalla TFT-LCD completa de 3 pulgadas con resolución de 240x400 (240 pixeles horizontales por 400 pixeles verticales). Este modelo admite MCU de 8 bits e interfaz de 16 bits;el voltaje de alimentación (VCC) del panel LCD de conducción es de 2.5V a 3.3V. El valor típico es de 2.8V. Se puede utilizar en sistemas integrados, automatización, GPS, equipos médicos, dispositivos industriales,equipos de seguridad que requieren una pantalla TFT de alta calidad y con imágenes de colores.
El SF-TC300D-8974A-CT es un TFT de tipo IPS-LCD con un brillo de 300 cd/m2 (valor típico). el brillo puede ser personalizado para alcanzar 1000 nits. Puede funcionar a temperaturas de -20°C a +70°C;su temperatura de almacenamiento oscila entre -30°C y +80°C.
Características
| Producto: | Pantalla táctil IPS TFT de 3 pulgadas |
| Resolución: | 240x400 píxeles |
| Pantalla táctil: | Con pantalla táctil PCAP |
| Luminancia de la superficie: | 300 Cd/m2 (se puede personalizar) |
| Número de pin: | 40 pines |
| Control del conductor: | S6D04D1 |
| Dirección de visión: | IPS Todos los ángulos de visión |
| Lente de cubierta: | Personalizable |
| Interfaz: | MCU 8/16 bits |
| Conexión: | Enchufe / ZIF (customizable) |
| Temperatura de funcionamiento | -20°C a +70°C |
| Conformidad: | Conforme con las normas REACH y RoHS |
3 pulgadas IPS TFT PCAP pantalla táctil 240x400 Resolución Dibujo del producto
Definición del pin
Pin1 GND En el terreno
Pin2 A BL LED A
Pin3 K BL LED K
Pin4 GND En el terreno
Pin5 de reinicio de la señal de reinicio.
Pin6 VDD Potencia del sistema 2,8-3,3V
Pin7 VDD Potencia del sistema 2,8-3,3V
Pin8 IM1 IM1 es igual a 0,8 bits.
Bus de datos de 8 bits del MCU
Pin17 chip de selección de señal CS.
Pin18 RS Potencia del sistema de 1.8 a 3.3 V
Pin19 WR Habilitar la escritura
Pin20 RD Read habilitado bajo activo.
Pin21 GND En el terreno
Pin22-Pin29 D15-8 MCU H8 bit Bus de datos GND
Pin30 GND En el terreno
Pin31 TEFrame señal de pulso de cabeza, que se utiliza para escribir datos en la RAM interna.
Pin32-40 NC Dummy (Dummy de la línea NC)

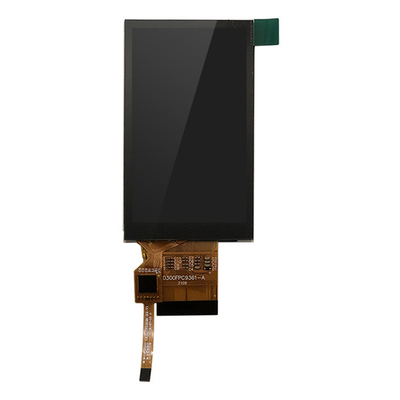

3 pulgadas IPS TFT PCAP pantalla táctil 240x400 Resolución Imagen del producto
Instalaciones de fábrica y certificados
Fabricante de módulos de pantalla LCD TFT - más de 300 artículos estándar TFT en línea
SAEF Technology es un fabricante líder mundial de pantallas TFT LCD con sede en China. SAEF ofrece una amplia gama de productos de módulos de pantalla TFT de tamaño pequeño a mediano en tamaños que van desde 0,96" a 1".Cuadrantes de 22 pulgadas, de 1,28 pulgadas,1.44", 1.54", uno.77, 2", 2.1" redondo, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14",15" de largo., 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" y 28" TFT (tamaño diagonal del área activa) y así sucesivamente.Además, casi todos los elementos son aceptables para derivar de los elementos estándar para satisfacer las necesidades de los clientes.
Las pantallas SAEF TFT están clasificadas según la norma industrial, incluidos los módulos TFT-LCD estándar, IPS TFT, TFT LCD de alto brillo (pantalla legible a la luz solar), paneles TFT con tableros de control,Tipo de barra TFT, LCD TFT de amplia temperatura. Estas pantallas incluyen modos de paisaje o retrato.Las pantallas LCD SAEF TFT están disponibles en varias resoluciones, así como la pantalla táctil opcional en tecnología capacitiva resistiva y proyectada (pantalla táctil PCAP)Muchos de nuestros módulos de visualización TFT tienen más de una interfaz disponible, incluyendo MCU, RGB, TTL, LVDS y MIPI DSI.Los módulos SAEF TFT son perfectos para varias aplicaciones, incluido el control industrial, máquina de café, equipo médico, sistema POS, automatización, navegador GPS, artículos blancos, control de energía, telecomunicaciones, equipo médico, etc.
