Datos del producto:
|
| Producto: | 2Display LCD TFT de 8 pulgadas | Resolución: | 480x640 puntos |
|---|---|---|---|
| Control de conducción: | ILI9806E, o ST7701 o equivalente | Pantalla táctil: | Sin pantalla táctil (personalizable) |
| Dimensión del vidrio de cubierta: | Personalizable | Dirección de visión: | Libre (80/80/80/80) |
| Esquema de la oscuridad.: | Se trata de una muestra de las características de las máquinas de la categoría M1 y M2 de la categor | Área activa: | 43.20 x 57,60 mm |
| Interfaz: | RGB (personalizable) | Conexión: | Tipo del conector de FPC |
| Número del pin: | 40 alfileres (personalizables) | Luminancia superficial: | 260 cd/m2 (nits) |
| Válvula de alimentación: | 3,2 V | Tipo de luz de fondo: | LED blanco |
| Duración del LED: | 40,000 horas | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | 480x640 TFT de alta resolución,2,8 pulgadas - alta resolución TFT |
||
2.8" TFT 480x640, TFT LCD de 2,8 pulgadas Descripción
El módulo TFT LCD SF-TO280PY-8990B-N es un retrato de tamaño diagonal de 2.8 ′′ de tamaño 480x640 de alta resolución en pantalla a todo color, el módulo LCD SF-TO280PY-8990B-N admite la interfaz RGB.La interfaz es personalizableEl modelo SF-TO280PY-8990A-N tiene una dimensión de módulo de 50 ((W) x 69,2 ((L) x 2,35 ((T) mm y un tamaño de área activa de 43,20 x 57,60 mm.
SF-TO280PY-8990B-N está integrado con el controlador de circuito integrado ILI9806E, o ST7701 o equivalente del controlador en el módulo, y su voltaje de alimentación lógica oscila entre 2.6V y 3.4V. el valor típico es de 3.2V.La luminancia de la superficie es de 260 cd/m2 (Nits)Este modelo tiene temperatura de funcionamiento de -20 a 70 grados, y temperatura de almacenamiento de -30 a 80 grados.
El modelo ha sido ampliamente utilizadod en terminales POS, lectores de efectivo, sistemas integrados, automatización, GPS, equipos médicos, dispositivos industriales, equipos de seguridad que requieren una pantalla TFT de alta calidad y una imagen colorida.
Características
| Producto: | 2Display LCD TFT de 8 pulgadas | Resolución: | 480x640 puntos |
|---|---|---|---|
| Control del conductor: | ILI9806E, o ST7701 | Pantalla táctil: | Sin pantalla táctil |
| Capa de vidrio | Personalizable | Dirección de visión: | ¿Qué es lo que se está haciendo? |
| Esquema de la luz: | 50 ((W) X 69,2 ((L) X 2,35 ((T) mm | Área activa: | 43.20 x 57.60 mm |
| Interfaz: | RGB (personalizable) | Conexión: | Tipo de conector FPC |
| Número del pin: | 40 pines (personalizables) | Luminancia de la superficie: | 260 Cd/m2 (nits) |
| Voltado de alimentación: | 3.2 V | Tipo de luz de fondo: | LED blanco |
| Duración del LED: | 40000 horas | Conformidad: | Conforme con las normas REACH y RoHS |
Definición del pin
| El número de identificación. | El símbolo | Función |
| 1 | LED- | Luz de retroiluminación LED (cátodo) |
| 2 | LED+ | Luz trasera LED ((Anodo) |
| 3 | El GND | En el suelo |
| 4 | VDD | Fuente de alimentación: 2,8 V. |
| 5 a 12 | Se trata de un sistema de control de las emisiones de gases de escape. | Datos en azul RGB |
| 13 y 20 |
Se trata de un sistema de control de las emisiones de gases de escape. |
Datos en verde RGB |
| 21 a 28 años |
Se aplicará el método de evaluación de la calidad de los productos. |
Datos en rojo RGB |
| 29 | El GND | En el suelo |
| 30 | El PCLK | Señal de reloj de puntos para el funcionamiento de la interfaz RGB |
| 31 | VDD | Fuente de alimentación: 2,8 V. |
| 32 | El HSYNC | Señal de sincronización de línea para el funcionamiento de la interfaz RGB |
| 33 | VSYNC | Señal de sincronización de marcos para el funcionamiento de la interfaz RGB |
| 34 | DE | Señal de activación de datos para el funcionamiento de la interfaz RGB |
| 35 | No incluido | No incluido |
| 36 | El GND | En el suelo |
| 37 | Las empresas | Chip selecciona el pin de entrada |
| 38 | Reinicio | Entrada de reinicio externa. |
| 39 | El SCL | Reloj de interfaz SPI |
| 40 | El SDA | Señal de entrada en serie |
2.8" TFT 480x640, TFT LCD 2.8 pulgadas Dibujo

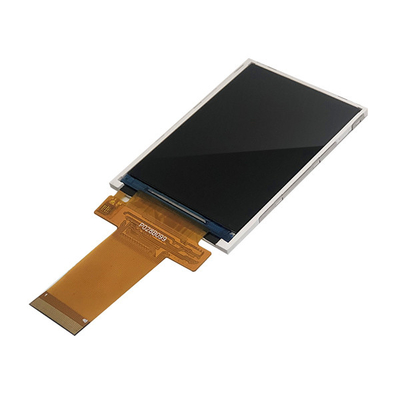

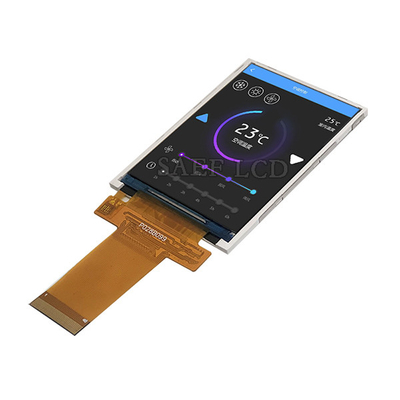

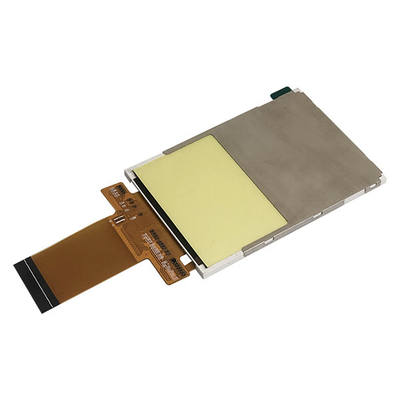

2Imagen del producto de.8" TFT 480x640, TFT LCD 2.8 pulgadas
