Datos del producto:
|
| Producto: | LCD de 16x4 caracteres | Caracteres / Columnas: | 16 caracteres x 4 líneas |
|---|---|---|---|
| Tipo de pantalla LCD: | El número STN, positivo/negativo, transmisor | Color de la luz de fondo: | Blanco, azul, amarillo, rojo, verde |
| Voltado de funcionamiento: | 5V, 3V opcional | La óptica: | en punto del 6:00 |
| Esquema de la oscuridad.: | 87.0(L) x 60.0(W) x 11.0(T) mm | Área de visión: | 62.0(L) x 25,5 ((W) mm |
| Conducción de método: | 1/16 deber, 1/5 prejuicio | Temperatura de funcionamiento: | -20°C a +70°C |
| Número del pin: | 16 PERNOS | El controlador: | SPLC780D o equivalente |
| Interfaz: | MPC de 8 bits | El cumplimiento: | ALCANCE y RoHS obedientes |
| Resaltar: | Exhibición del LCD del carácter alfanumérico,exhibición del LCD del carácter 5V,Exhibición del LED 16x4 lcd |
||
16x4 caracteres alfanuméricos STN módulo de pantalla LCD 5V con luz de fondo LED
Caracterizado por pantalla LCD 16x4, pantalla LCD 16x4 Descripción
SF1604AB es un módulo de pantalla LCD de 16x4 caracteres que está integrado con el controlador SPLC780D; su interfaz predeterminada es paralela a 8 bits y la opción de fuente de alimentación de 5V o 3.3V.Esta pantalla LCD de 16x4 SF1604AB está disponible sin luz de fondo o con opciones de luz de fondo LED blanca. SF1604AB 16x4 LCM está disponible en varios colores de panel LCD, incluidas las opciones de LCD gris, amarillo/verde y azul, y puede funcionar a temperaturas de -20 °C a +70 °C;su temperatura de almacenamiento oscila entre -30°C y +80°C, su conjunto de caracteres incorporado admite opciones de inglés / japonés, inglés / europeo occidental, inglés / europeo escandinavo o inglés / cirílico (ruso).
Definición del pin:
Pin1 VSS en tierra (0V)
La tensión de alimentación del pin2 VDD para la lógica (+5,0V)
Ajuste de contraste del pin3 VO
Pin4 RS Datos/Instrucciones Seleccionar
Pin5 R/W Leer/Escribir Seleccionar
Pin6 E para activar la señal
Pin7~14 DB0-DB7 Bus de datos
Pin15 LED Una fuente de alimentación LED + (5.0V)
Se aplicará el método siguiente:
| Producto: | LCD de 16x4 caracteres | Caracteres / Columnas: | 16 caracteres x 4 líneas |
|---|---|---|---|
| Tipo de pantalla LCD: | El número STN, positivo/negativo, transmisor | Color de luz de fondo: | Blanco, azul, amarillo, rojo, verde |
| Voltado de funcionamiento: | 5V, 3V opcional | Optica: | 6A las tres. |
| Esquema de la luz: | 87.0(L) X 60.0(W) X 11.0(T) mm | Área de observación: | 62.0(L) X 25,5 ((W) mm |
| Método de conducción: | ¿Qué es el amor? 1/6 | Temperatura de funcionamiento: | -20°C a +70°C |
| Número del pin: | 16 alfileres | El controlador: | SPLC780D o equivalente |
| Interfaz: | 8 bits MPC | Conformidad: | Conforme con las normas REACH y RoHS |
La resolución estándar de la pantalla de caracteres incluye 8x2 LCD, 16x1 LCD, 16x2 LCD, 16x4 LCD, 20x2 LCD, 20x4 LCD, 24x2 LCD, 40x2 LCD, 40x4 pantalla de caracteres LCD.Los módulos LCD de caracteres están disponibles en tipos COB y COG con diferentes interfaces en 8080Los módulos de visualización de caracteres SPI,I2C.LCD se encuentran en pantallas LCD STN/FSTN/FFSTN con diferentes luces de fondo LED en color amarillo-verde, blanco y azul.El Consejo EuropeoOfrecemos pantallas de caracteres con voltaje de funcionamiento de 5V como estándar y 3V o 3.Las opciones de 6V también están disponibles bajo petición..
Gestión de la calidad
1Política de calidad
Proporcionar una calidad sólida y entregar los productos a tiempo;
Para satisfacer las necesidades de los clientes con la mejora continua
2Política de salud y seguridad en el trabajo
Observar las leyes y reglamentos y prevenir y controlar la contaminación;
Tratar de reducir las emisiones y conservar y utilizar plenamente los recursos;
Mejorar la concienciación sobre la protección del medio ambiente y mejorar continuamente el medio ambiente;
3Medidas adoptadas
Hacer transparente su política de calidad y mejorar la concienciación de los empleados sobre la calidad a través de la formación y la educación;
Al implementar la gestión de la 5S, se hará que las oficinas y los lugares de producción estén ordenados y bien organizados y que los empleados estén bien capacitados;
Se asegurará de que el sistema de garantía de calidad ISO9001 cubra todas las fases que afectan a la calidad de los productos y servicios antes de incorporarlas a la gestión y control reglamentados y de procedimiento;
Bajo la premisa de que se garantiza la calidad, se reducirán los costes de producción, incluida la reducción de los costes de las materias primas, y se mejorará la eficiencia de la producción y la gestión.
16x4 caracteres alfanuméricos STN módulo de pantalla LCD 5V con luz de fondo LED
- ¿ Qué?Caracter LCD Display 16x4, Display LCD 16x4 Dibujo

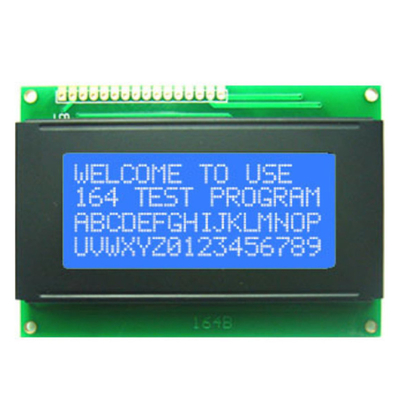

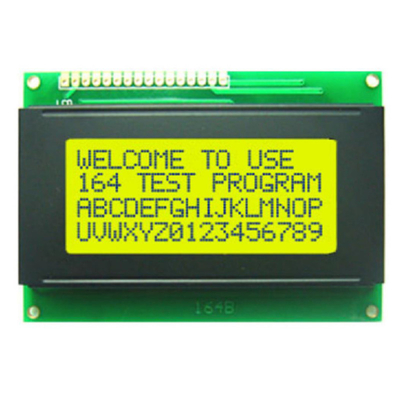

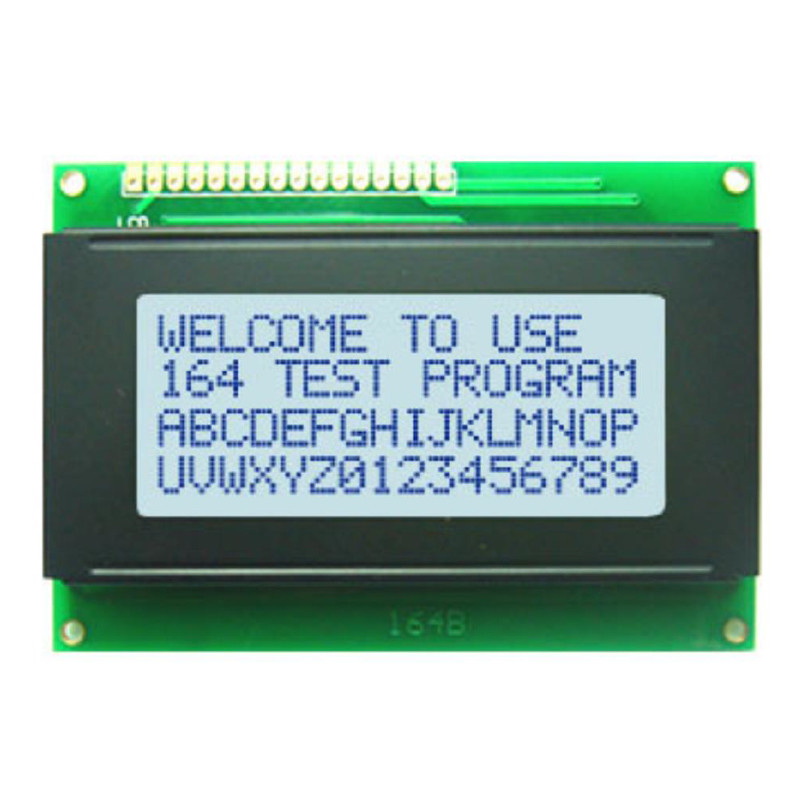

Imagen de producto real de pantalla LCD de caracteres 16x4, pantalla LCD 16x4
