Datos del producto:
|
| Producto: | Carácter alfanumérico 20x2 LCD de VATN | Caracteres/columnas: | 20 caracteres x 2 líneas |
|---|---|---|---|
| Tipo del LCD: | VATN, transmisivo, negativo | Color del contraluz: | Blanco, azul, rojo, amarillo, verde, púrpura y ambarino |
| Voltaje de funcionamiento: | Opción 5V, 3V | La óptica: | Todos los ángulos de visión 80/80/80/80 |
| Resuma oscuro.: | 116,0 (L) x 37,0 (W) x 11,8 (T) milímetro | Área de visión: | 82.6.0 (L) x 18,4 (W) milímetro |
| Conducción de método: | 1/16 ciclo de trabajo, 1/5 prejuicio | Temporeros de funcionamiento: | -20°C a +70°C |
| Número pin: | 16 PERNOS | Regulador: | SPLC780D o equivalente |
| Interfaz: | MPU, 6800 serial, I2C opcional | Conformidad: | ALCANCE y RoHS obedientes |
| Resaltar: | Exhibición del LCD del carácter de Alphanumic,Exhibición del LCD de 6800 caracteres,Exhibición del MPU 20x2 lcd |
||
Interfaz en serie SPLD780D del MPU 6800 opcionales alfanuméricos de los caracteres 5V 3V de la exhibición 20x2 de VATN LCD
exhibición de 20x2 VATN Alphanumic LCD, descripción del LCD 20x2 del carácter

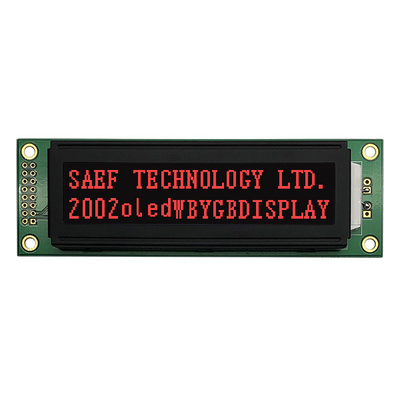

SF2002YB01VA es un carácter 20 al lado 2 de la línea exhibición del LCD con un fondo negro y un contraluz llevado rojo. Este VATN modelo LCD está con la dimensión del esquema de 116 x 37 milímetros. Proporcionamos 6800, el interfaz de SPI y de I2C para cumplir diverso requisito del cliente.
La exhibición de VATN se ofrece con ángulo de visión amplio y alto coeficiente de contraste, por lo tanto, es muy conveniente para muchos usos tales como metro digital, aparato médico y equipamiento médico, los aparatos electrodomésticos, audio, máquina del café, horno de microondas, el tablero de instrumentos y el audio para el automóvil etc. del automóvil.
VATN LCD se ofrece con ángulo de visión amplio y alto contraste. Abajo están las ventajas dominantes de la exhibición de VATN:
Alto coeficiente de contraste estupendo: puede estar hasta 120:1
Ángulo de visión amplio: alrededor 170 (H) 110 (V)
Modo: Modo negativo solamente
Luz trasera disponible: blanco/verde/de color verde amarillo/rojo/azul
Alto brillo del contraluz
La tinta de seda de cuatro colores de crea opcional para requisitos particulares
Replacible para DFSTN y la máscara negra
Color: Exhibición roja del LCD, exhibición verde del LCD, exhibición azul del LCD, exhibición amarilla del LCD, exhibición blanca del LCD, exhibición ambarina del LCD
Tamaño de representación: LCD 8x2, LCD 16x1, LCD 16x2, LCD 20x2, LCD 20x4 etc.
SF2002YB01VA Pin Definition:
1 VSS, Tierra del poder, (0V)
2 VDD, Fuente de alimentación para la lógica (5V)
3 VO, El contraste ajusta
4 RS, Datos/instrucción selecta
5 R/W, De lectura/grabación seleccione
6 E, Permita la señal
7~14 Ómnibus de datos
15 LED A, Fuente de alimentación para la retroiluminación LED + (5V)
16 LED K, Fuente de alimentación para la retroiluminación LED - (0V)
| Producto: | Carácter alfanumérico 20x2 LCD de VATN | Caracteres/columnas: | 20 caracteres X 2 líneas |
|---|---|---|---|
| Tipo del LCD: | VATN, transmisivo, negativo | Color del contraluz: | Blanco, azul, rojo, amarillo, verde, púrpura y ambarino |
| Voltaje de funcionamiento: | Opción 5V, 3V | La óptica: | Todos los ángulos de visión 80/80/80/80 |
| Resuma oscuro.: | 116,0 (L) X 37,0 (W) X 11,8 (T) milímetro | Área de visión: | 82.6.0 (L) X 18,4 (W) milímetro |
| Conducción de método: | 1/16 ciclo de trabajo, 1/5 prejuicio | Temporeros de funcionamiento: | -20°C a +70°C |
| Pin Number: | 16 pernos | Regulador: | SPLC780D o equivalente |
| Interfaz: | MPU, 6800 serial, I2C opcional | Conformidad: | ALCANCE y RoHS obedientes |
Las características de la exhibición LCD de VATN están en el alto contraste, ángulo de visión amplio, alto brillo. La exhibición del VA puede substituir la máscara negra y DFSTN (película doble Conpensative STN). Es conveniente para el control de seguridad, electrodomésticos, audio, aparatos médicos, posición, usos del tablero de la rociada. La exhibición de VATN es una alternativa para la exhibición alfanumérica tradicional del lcd. La exhibición del VATN de SAEF, módulo alfanumérico de la exhibición del LCD está disponible en 8x2 LCD, 16x1 LCD, 16x2 LCD, 16x4 LCD, 20x2 LCD, 20x4 LCD con opciones del contraluz en el color blanco, azul, amarillo, rojo, verde, púrpura y ambarino.
exhibición de 20x2 VATN Alphanumic LCD, dibujo del LCD 20x2 del carácter

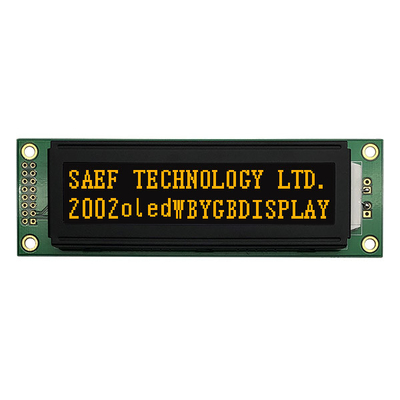

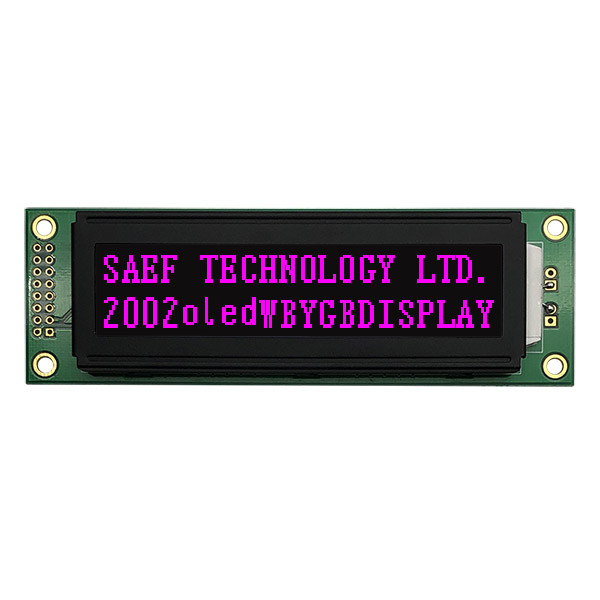

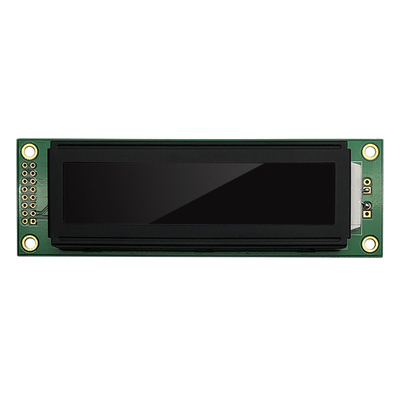

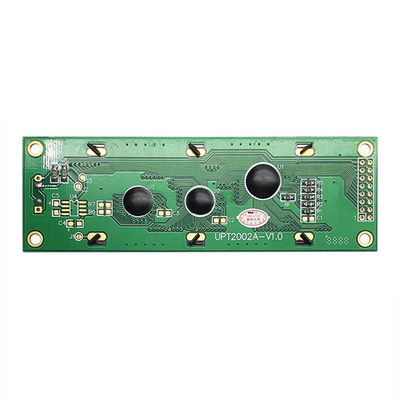

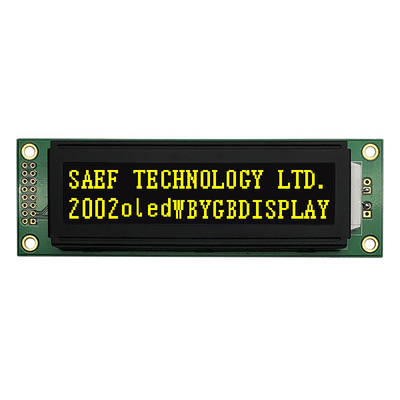

exhibición de 20x2 VATN Alphanumic LCD, imagen de producto real del LCD 20x2 del carácter
