Datos del producto:
|
Producto: | Pantalla táctil TFT LCD de 4 pulgadas | pantalla táctil: | Panel táctil resistente (RTP) |
---|---|---|---|
Resolución: | 480x800 | Dirección de visión: | Ángulo de visión completo del IPS |
IC del controlador: | ILI9806E | Número del pin: | 51 alfileres |
Conexión: | Enchufe | Luminancia superficial: | 300 cd/m2 (nits) |
Interfaz: | RGB | Duración del LED: | 40,000 horas |
Resaltar: | Módulo 480x800 de TFT LCD de 4 pulgadas,RGB módulo de TFT LCD de 4 pulgadas,Módulo de la pantalla táctil del IPS |

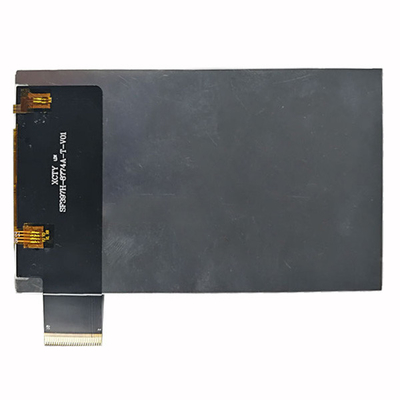

Módulo TFT LCD de 4 pulgadas 480x800 IPS con ángulo de visión completo con interfaz RGB y RTP Touch
Saef Tech SF-TC397H-8774A-T es una pantalla LCD TFT de tipo IPS de tamaño diagonal de 3,97 ′′ (4,0 ′′) con resolución de 480x800 píxeles.
Detalles rápidos del producto:
1. LCD Tamaño: 3.97 ′′ inch ((4.0 ′′ inch)
2. Resolución: 480x800
3Ángulo de visión: ángulo de visión libre
4Dimensión del contorno: 57.14*96.85*3 mm
5. IC del controlador LCD: ILI9806E
6. Tipo de interfaz LCD: RGB
7. Temperatura: desde arriba -20°C a +70°C; desde abajo -30°C a +80°C
8Panel táctil: pantalla táctil resistiva
Características del producto:
1. SF-TC397H-8774A-T es un módulo TFT LCD es un tamaño diagonal de 3,97 ′′ (4,0 ′′), 480x800, pantalla TFT LCD a todo color con pantalla táctil resistiva (RTP).
2Este módulo admite la interfaz RGB. El modelo SF-TC397H-8774A-T tiene una dimensión de módulo de 57.14*96.85 mm y un tamaño de área activa de 51.84 x 86.40 mm;
3. SF-TC397H-8774A-T está integrado con el controlador ILI9806E en el módulo, y su voltaje de alimentación lógica oscila entre 2.6V y 3.3V.
4Puede funcionar a temperaturas de -20°C a +70°C; sus temperaturas de almacenamiento oscilan entre -30°C y +80°C.
5. SF-TC397H-8774A-T es un módulo LCD en modo retrato, con luminancia de 400 cd/m2. Si desea usarlo como modo retrato o ajustar la luminancia, póngase en contacto con nosotros para obtener más soporte técnico.
6. SF-TC397H-8774A-T FPC se puede personalizar, y opcional para ser con o sin pantalla táctil resistiva (RTP).
Ventajas del producto
1. IPS ángulo de visión completo ((80/80/80/80). Muy buen ángulo de visión. Perfecto para diferentes tipos de aplicaciones, independientemente de poner en la parte superior, o en la mesa, o usado de mano, etc.
2Excelente rendimiento de visualización del color de fondo, luminosidad, ángulo de visión e intensidad, etc.
3Temperatura máxima de -20°C a +70°C para aplicaciones industriales.
4. Flexible para tener con o sin pantalla táctil resistiva. Podemos apoyar el diseño personalizado de CTP ((panel táctil capacitivo) para los clientes también. FPC también es personalizable.
5Solución de bajo coste entre los mismos tipos en la industria LCD.
6Es fácil de instalar y de mantener.
Servicio al cliente
1Antes de firmar un contrato oficial con nuestro cliente, ayudaremos a analizar y proporcionar una solución profesional basada en la información del proyecto del cliente y encontrar la solución óptima.
2Su consulta relacionada con nuestros productos o precio será respondida en 24 horas.
3Mantenga informando a nuestros clientes del proceso de producción y ayude a organizar la comprobación de calidad en la fábrica si es necesario.
4. Garantiza un año para nuestra pantalla LCD después de la entrega. Todos los defectos se pueden devolver y reemplazar dentro del período de garantía.
5El comprador puede enviar a un técnico a nuestra fábrica para una formación gratuita antes de la entrega.
6Para el apoyo técnico o comercial esencial, organizaremos reuniones telefónicas, servicio técnico en línea o ayuda local in situ.etc para satisfacer las necesidades diferentes del cliente.
Preguntas frecuentes
1¿Cómo puedo hacer un pedido?
Por favor, proporcione los detalles de sus requisitos lo más claramente posible para que podamos enviarle la oferta la primera vez y luego usted puede hacer el pedido.
Para el diseño o más discusión, es mejor contactarnos por correo electrónico / teléfono para una propuesta de solución LCD más clara y precisa para usted. .
2¿Qué tipo de exhibición ofrecemos?
Tenemos módulo de pantalla LCD de color TFT, módulo de LCD monocromo, módulo de LCD OLED, módulo de LCD con marco digital, tableta Android, etc. Soportamos aplicaciones tanto en interiores como en exteriores,aplicaciones industriales y comerciales.
También apoyamos soluciones estándar y soluciones de diseño personalizadas.
Tenemos productos ya disponibles y diseñados para proporcionar al cliente soluciones únicas.
3¿ Qué tal la garantía?
Tenemos un año de garantía. Todos los defectos pueden ser devueltos y reemplazados.
4¿Cuáles son sus términos de entrega?
Aceptamos EXW, FOB, FCA, etc. Puede elegir el que sea más conveniente o rentable para usted.
Producto: | Pantalla táctil TFT LCD de 4 pulgadas | Pantalla táctil: | Panel táctil resistivo (RTP) |
---|---|---|---|
Resolución: | 480x800 | Dirección de visión: | Ángulo de visión completo del IPS |
Control del conductor: | ILI9806E | Número de pin: | 51 alfileres |
Conexión: | Enchufe | Luminancia de la superficie: | 300 Cd/m2 (nits) |
Interfaz: | RGB | Duración del LED: | 40000 horas |
3.97 pulgadas ((4 pulgadas) TFT LCD táctilpantallaDibujo
Definición del pin
- No, no es así. | Nombre del PIN | En el caso de las empresas | Descripción |
1 | LEDK | ¿ Qué? | Cátodo LED |
2 | El LEDA | ¿ Qué? | Anodo LED |
3 | YU | Yo... | Señal de entrada del panel táctil |
4 | El número de | Yo... | Señal de entrada del panel táctil |
5 | YD | Yo... | Señal de entrada del panel táctil |
6 | XR | Yo... | Señal de entrada del panel táctil |
7 | El GND | Yo... | En el suelo |
8 | VCI | Yo... | Fuente de alimentación 2.8V Voltado |
9 | No incluido | - | Abierto |
10 | CICV | Yo... | Fuente de alimentación 1.8V Voltado |
11 | Técnica de trabajo | Yo... | Producción de efecto de desgarro |
12 | ODS | - | Pín de entrada/salida de la interfaz SPI |
13 | El SDI | Yo... | Pín de entrada/salida de la interfaz SPI |
14 | WR/SCL | - | Señales del reloj SPI |
15 | El CSX | Yo... | Pin de entrada para la señal de selección de chips |
16 | Residuos | Yo... | LCM Reiniciar señal de entrada |
17 a 40 | Se trata de un sistema de control de las emisiones. | En el caso de las empresas | Muestra datos de entrada y salida |
41 | En el caso de las empresas | Yo... | La señal de activación de datos en el modo I/F RGB 1. |
42 | En el caso de las empresas | Yo... | Señal de reloj para tomar muestras de cada fecha |
43 | El HSYNC | Yo... | Señal de sincronización horizontal |
44 | VSYNC | Yo... | Señal de sincronización vertical |
45 | Modo de gestión de la luz | Yo... | Este pin está conectado al controlador LED externo. |
46 | LWDON | Yo... | Se utiliza para encender/apagar el control de retroiluminación LED externo. |
47 | RS | Yo... | Seleccionar la señal del registro |
48 | Investigación y desarrollo | Yo... | Leer el pin de entrada de la señal de estroboscopio |
49 | Sección 2 | Yo... | Seleccione el modo de interfaz |
50 | Sección 1 | Yo... | Seleccione el modo de interfaz |
51 | El GND | Yo... | En el suelo |

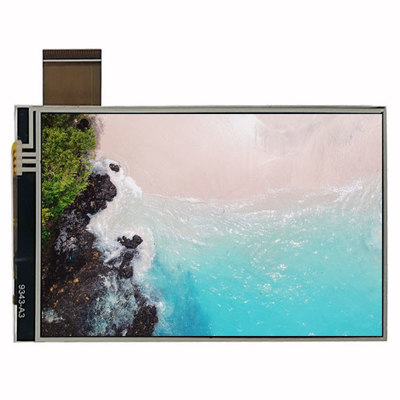

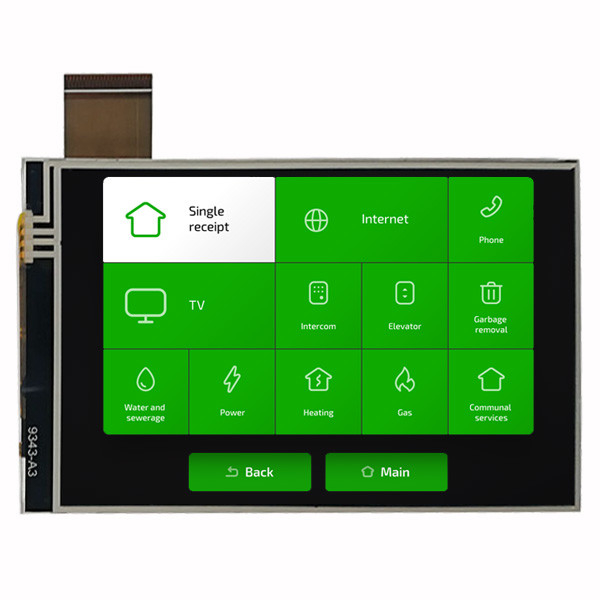

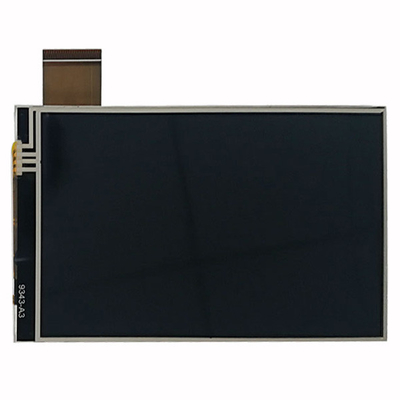

3.97 pulgadas ((4 pulgadas) Dispositivos de pantallapantalla DEMOSTRACIÓN del producto real
