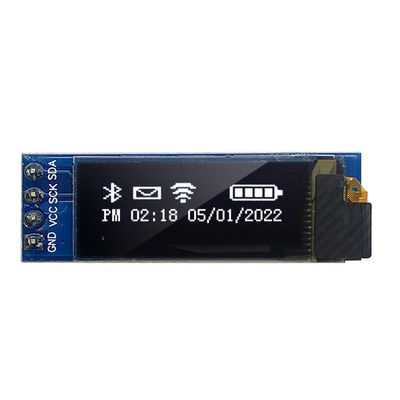

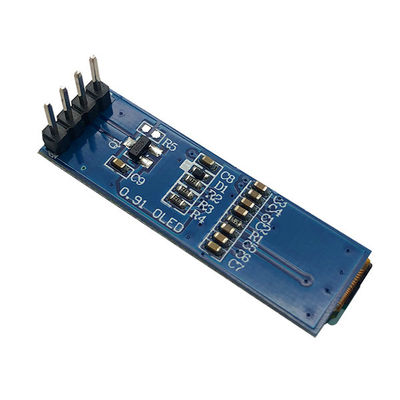

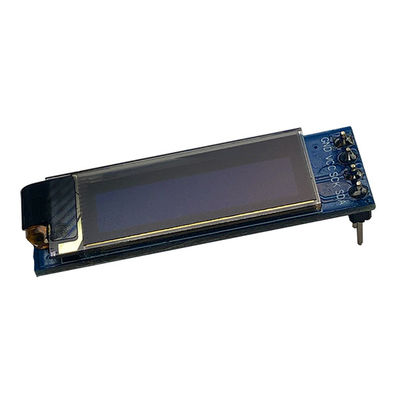

Módulo de pantalla OLED de 0,91 pulgadas (128x32, Blanco/Azul, I²C, SSD1306) – PMOLED ultracompacto para diseños integrados y portátiles

Diseñado para la excelencia minimalista: el módulo de pantalla OLED de 0.91 pulgadas para aplicaciones embebidas exigentes

Saef Technology Limited presenta el SFOM091JY-12832WB-01, un módulo de visualización PMOLED de alto rendimiento de 0,91 pulgadas diseñado para ingenieros y desarrolladores que requieren ultracompacto, de baja potencia,y pantallas confiables para sistemas integrados, dispositivos portátiles, interfaces de IoT e instrumentación industrial con su nítida resolución de 128x32, interfaz I2C y robusto controlador SSD1306,Este módulo ofrece una claridad excepcional y facilidad de integración en diseños con espacio limitado en Europa y Estados Unidos..

Parámetros clave de diseño y superioridad técnica

• Factor de forma ultracompacto:
  Con sólo 38,0 x 12,0 x 3,1 mm, esta pantalla es ideal para tecnología portátil, monitores médicos, sensores inteligentes e instrumentos portátiles donde cada milímetro cuenta.

• Tecnología PMOLED de alto contraste:
  Con una relación de contraste de 2000:1 y un brillo de 150-180 cd/m2, este OLED ofrece una imagen nítida,píxeles autoemitientes con ángulos de visión amplios y sin retroiluminación, perfectos para aplicaciones con poca luz o legibles a la luz solar.

• Amplio rango de temperatura de funcionamiento:
  Con una temperatura de -40°C a 70°C, este módulo funciona de forma fiable en entornos extremos, desde la automatización industrial hasta los dispositivos portátiles al aire libre.

• Bajo consumo de energía:
  Con corrientes de modo de reposo tan bajas como 1 μA (VDD) y 2 μA (VCC), esta pantalla prolonga la vida útil de la batería en diseños sensibles a la energía.

• Arquitectura de energía flexible:
  Soporta tanto la conversión VCC externa (6,4V 9V) como la conversión DC/DC interna desde VBAT (3,5V 4,2V), simplificando el diseño del sistema de alimentación.

• Interfaz I2C con control de mando completo:
  Basado en el estándar de la industria SSD1306, el módulo ofrece completa programabilidad para las relaciones multiplex, dirección de escaneo COM, contraste, períodos de precarga,y niveles VCOMH que permiten una optimización fina para su aplicación.

Resolver los desafíos de diseño incorporado

• ¿Problemas con la propiedad de PCB limitada?
  Nuestro OLED de 0,91 pulgadas encaja en diseños ajustados con una interfaz simple de 4 pines (GND, VCC, SCL, SDA), reduciendo la complejidad de enrutamiento y el costo de BOM.

• ¿Necesita una pantalla que funcione en entornos de congelación o alta temperatura?
  Con un rango de funcionamiento de -40°C a 70°C y el pleno cumplimiento de las pruebas de fiabilidad industriales (incluyendo vibración, ESD y ciclo de temperatura), este módulo está construido para condiciones adversas.

• ¿Preocupado por el manejo de energía en dispositivos con batería?
  El convertidor DC/DC integrado y las corrientes de sueño ultrabajas permiten años de funcionamiento en una sola célula de moneda.

• ¿Buscas una pantalla que admita colores de fuente personalizados o gráficos?
  Mientras que los modelos estándar vienen en blanco o azul, Saef ofrece modificaciones semi-personalizadas gratuitas incluyendo afinación de color, pinos personalizados, ajustes de firmware,y incluso integración con pantalla táctil (RTP/CTP) a petición.

¿Por qué elegir tecnología segura?

• ISO 9001:2015 y ISO 14001:2015 Certificado  Su garantía de calidad y responsabilidad ambiental.

• Soporte completo de comandos de SSD1306 Datasheet incluye diagramas detallados de tiempo, secuencias de inicialización y protocolos de encendido / apagado.

• Pruebas de fiabilidad Incluye pruebas de funcionamiento a altas/bajas temperaturas, almacenamiento, humedad, vibración, ESD y caída.

• Apoyo de ingeniero a ingeniero: acceso a documentación técnica, código de muestra y consulta directa de ingeniería de fábrica.

Aplicaciones objetivo

• Dispositivos portátiles (relojes inteligentes, rastreadores de estado físico)

• Equipo de vigilancia médica

• Tableros de control de IoT y pantallas de sensores

• HMIs industriales y instrumentación

• Electrónica de consumo (audio portátil, juegos)

• Interfaces para el sector de la automoción y la aviación

• Controles inteligentes para el hogar

Pedidos y personalización

¿Listo para integrarse? Póngase en contacto con nuestro equipo de ingenieros para obtener cotizaciones de personalización gratuitas, solicitudes de muestras o soporte de firmware.incluida la integración de pantallas táctiles, modificaciones del bisel y diseños de conectores personalizados.

Llamamiento a la acción

Descargue la hoja de datos completa, vea las tablas de comandos o solicite una muestra de desarrollo hoy mismo.y facilidad de integración.

Las dimensiones mecánicas

Definición del pin de interfaz

Calificaciones máximas absolutas

Características ópticas

Características de la CC
