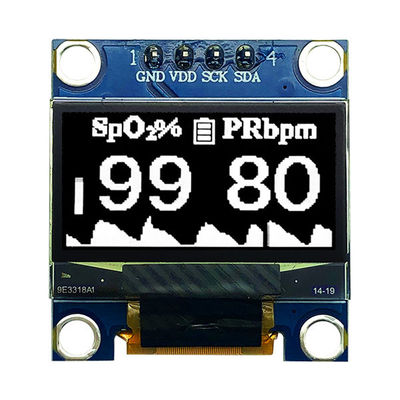

0Módulo de pantalla OLED de 96 pulgadas Interfaz I2C, ultracompacto, alto brillo, grado industrial, opciones blanco / azul

0Módulo de pantalla OLED de 96 pulgadas Interfaz I2C, ultracompacto, alto brillo, grado industrial, opciones blanco / azul
0Módulo de pantalla OLED de 96 pulgadas Interfaz I2C, ultracompacto, alto brillo, grado industrial, opciones blanco / azul 0Módulo de pantalla OLED de 96 pulgadas Interfaz I2C, ultracompacto, alto brillo, grado industrial, opciones blanco / azul 0Módulo de pantalla OLED de 96 pulgadas Interfaz I2C, ultracompacto, alto brillo, grado industrial, opciones blanco / azul 0Módulo de pantalla OLED de 96 pulgadas Interfaz I2C, ultracompacto, alto brillo, grado industrial, opciones blanco / azul 0Módulo de pantalla OLED de 96 pulgadas Interfaz I2C, ultracompacto, alto brillo, grado industrial, opciones blanco / azul

Ampliación de imagen :  0Módulo de pantalla OLED de 96 pulgadas Interfaz I2C, ultracompacto, alto brillo, grado industrial, opciones blanco / azul

Datos del producto:
Lugar de origen: Shenzhen / China
Nombre de la marca: SAEF
Certificación: ISO9001 / ISO14000
Número de modelo: Se aplicará el procedimiento de selección de los datos de los Estados miembros.
Pago y Envío Términos:
Cantidad de orden mínima: 3 unidades (negociable para pedidos de muestra)
Precio: USD1.0 - 2.0 (FOB Shenzhen, Price varies based on order quantity & configuration)
Detalles de empaquetado: Paquete de exportación estándar
Tiempo de entrega: 3 días laborables para muestras, 3 semanas para MP
Condiciones de pago: LC, T/T, Paypal
Capacidad de la fuente: 3000K piezas por mes

0Módulo de pantalla OLED de 96 pulgadas Interfaz I2C, ultracompacto, alto brillo, grado industrial, opciones blanco / azul

descripción
producto: 0Display OLED de 96 pulgadas resolución: 128x64 píxeles
Estructura: COG + PCB Interfaz: El número de unidades de producción
pantalla táctil: Se puede personalizar Dirección de observación: Todos los ángulos de visión (85/85/85/85)
Dimensiones exteriores: 24.7 × 27 × 3,6 mm Conexión: Pernos de metal
Número de alfiler: 4 pines (seis pines son opcionales) Temperatura operativa.: -40 ℃ a +85 ℃
Vida: 50,000 horas @ 60cd/m2 Cumplimiento: Conforme con las normas REACH y RoHS
Resaltar:

0Interfaz I2C del módulo de pantalla OLED de 96 pulgadas

,

módulo de visualización OLED de grado industrial

,

pantalla OLED de alto brillo azul blanco

0Módulo de visualización OLED de 96 pulgadas Compacto, OLED I2C de baja potencia para diseños embebidos y portátiles

Saef Technology Limited presenta un módulo de pantalla OLED de alto rendimiento de 0,96 pulgadas, diseñado para ingenieros y desarrolladores que demandan claridad, eficiencia y confiabilidad en diseños ultracompactos.Ideal para dispositivos portátiles, monitores médicos, instrumentos de mano, sensores IoT e HMI industriales, este panel OLED ofrece imágenes monocromáticas nítidas con un consumo de energía extremadamente bajo, todo a través de una interfaz I2C simple.



Características clave y ventajas técnicas:

  • Pantalla OLED monocromática nítida

La resolución de 128 × 64 con emisión de blanco o azul opcional garantiza un alto contraste y una excelente legibilidad tanto en iluminación interior como exterior.

  • Ultracompacto y ligero

La pequeña huella de PCB de 24.7 mm × 27.0 mm × 2.7 mm encaja en diseños con espacio limitado sin sacrificar la calidad de la pantalla.

  • Interfaz I2C sencilla

Solo se necesitan dos cables (SCL, SDA) para la comunicación, lo que reduce el número de pines y simplifica la integración con MCU como STM32, ESP32, Arduino y Raspberry Pi.

  • Amplio rango de temperaturas de funcionamiento

Con una temperatura de -40°C a +80°C, es adecuado para entornos adversos, desde la logística congelada hasta los entornos industriales calentados.

Alto brillo con CC/CC interno
Un brillo de hasta 180 cd/m2 habilitado por una bomba de carga integrada, que garantiza la visibilidad incluso bajo la luz solar directa.

  • Larga duración y alta fiabilidad

Ratificado para 30.000 horas a 80 cd/m2, con extensas pruebas de fiabilidad incluyendo choque térmico, humedad y ciclos de temperatura extendidos.

  • Opciones de diseño y toque personalizables

Ofrecemos semi-personalización gratuita – añadir toque resistivo o capacitivo, modificar pinos, ajustar firmware, o ajustar contornos mecánicos a sus necesidades exactas.



Diseñado para una integración perfecta

El módulo OLED de 0,96 pulgadas de Saef® está construido pensando en el diseñador del sistema:

  • El convertidor DC/DC integrado elimina la necesidad de suministro externo de alta tensión

  • IC de conductor SSD1315 con conjunto de comandos completo para un control fácil y una gestión de bajo consumo

  • Código de inicialización completo proporcionado en C para prototipos rápidos

  • Dibujos mecánicos detallados y definiciones de pines aseguran un diseño y montaje de PCB sin errores

Ya sea que esté desarrollando un reloj inteligente, un dispositivo médico portátil, una pantalla de sensores o un panel de control compacto, este módulo ofrece un rendimiento confiable con un costo de diseño mínimo.



¿Por qué asociarse con Saef Technology?

  • Experiencia técnica: Nuestro equipo de ingenieros apoya la revisión de esquemas, depuración de firmware y solicitudes de personalización.

  • Prototipos rápidos: Las muestras se envían dentro de los 5 a 7 días hábiles con toda la documentación.

  • Listo para el mercado: Cumple con las directivas ROHS, REACH y CE para una entrada sin problemas en los mercados europeos y norteamericanos.

  • Calidad garantizada: cada unidad se somete a una inspección AQL según MIL-STD-105E Nivel II, con un AQL del 0,65% para defectos mayores.



Aplicaciones ideales:

  • Rastreadores portátiles para la salud y el ejercicio

  • Equipo médico y de diagnóstico portátil

  • Herramientas de prueba y medición portátiles

  • Sensores industriales y pantallas HMI

  • Dispositivos de borde de IoT y controladores domésticos inteligentes

  • Display auxiliares para automóviles y grupos de tableros





¿Listo para diseñar con confianza?
Contacte a nuestro equipo técnico de ventas para obtener hojas de datos, muestras de código o una consulta de diseño gratuita.





Las dimensiones mecánicas



0Módulo de pantalla OLED de 96 pulgadas Interfaz I2C, ultracompacto, alto brillo, grado industrial, opciones blanco / azul 0



Calificaciones máximas absolutas



Parámetro El símbolo En el minuto. - ¿ Qué? Unidad
Tensión de alimentación para la lógica VDD - No hay nada.3 4 V.
Tensión de alimentación para la pantalla CCC de riesgo 0 16.5 V.
Válvula de alimentación para corriente continua VBAT - No hay nada.3 4.5 V.
Temperatura de funcionamiento El TOP -40 años. 85 .C
Temperatura de almacenamiento TSTG -40 años. 85 .C
Tiempo de vida (110 cd/m2)   10/000 - hora
Tiempo de vida útil (80 cd/m2)   30/000 - hora
Tiempo de vida útil (60 cd/m2)   50/000 - hora





Características ópticas



Características El símbolo Condiciones En el minuto. Tipo de producto - ¿ Qué? Unidad

Brillo

(VCC suministrado externamente)

¿Qué es? Nota 5 90 - - cd/m2

Brillo

(VC generado por DC/DC interno)

¿Qué es? Nota 6 80 110 - cd/m2
C.I.E. (blanco)

(x)

(y)

C.I.E. 1931

0.25

0.27

0.29

0.31

0.33

0.35


Contraste de la habitación oscura El CR   - 2000:1 -
Ángulo de visión     - Es libre. - Grado





Características de la CC



Características

El símbolo Condiciones En el minuto. Tipo de producto - ¿ Qué? Unidad
Tensión de alimentación para la lógica VDD   - 3.3 - V.

Tensión de alimentación para la pantalla

(Suministrado en el exterior)

CCC de riesgo

Nota 5

(Desactivar la corriente continua interna)

8.5 9.0 9.5 V.
Válvula de alimentación para corriente continua VBAT Activación de la corriente continua interna - 3.3 - V.
Voltado de alimentación para la pantalla generado por una corriente continua/contínua interna CCC de riesgo

Nota 6

(Activación de la corriente continua interna)

7.0 - 7.5 V.
Input de alto nivel VIH El valor de las emisiones de CO2 de los motores de combustión renovable será el valor de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovable. 0.8 × VDD - VDD V.
Entrada de bajo nivel VIL El valor de las emisiones de CO2 de los motores de combustión renovable será el valor de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovable. 0 - 0.2 × VDD V.
Producción de alto nivel VOH El valor de las emisiones de CO2 de los motores de combustión renovable será el valor de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovable. 0.9 × VDD - VDD V.
Producción de bajo nivel VOL El valor de las emisiones de CO2 de los motores de combustión renovable será el valor de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovable. 0 - 0.1 × VDD V.
Corriente de funcionamiento para VDD DPI   - 160 220 MPa

Corriente de funcionamiento para VCC (VCC suministrado desde fuera)

TIC

Nota 7

-

9

15

- ¿Qué es?

Corriente de funcionamiento para VBAT (VCC generado por DC/DC interno)

El IBAT

Nota 8

-

27.0

32.0

- ¿Qué es?

Corriente en modo de reposo para VDD IDD/ sueño   - - 10 MPa

Corriente en modo de reposo para VCC



ICC/ SLEEP   - - 10 MPa





Imagen del producto
