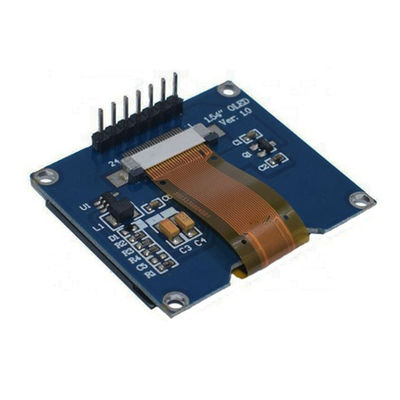

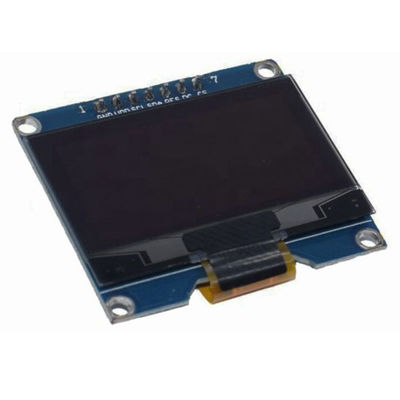

Módulo de pantalla OLED de 1,54 pulgadas – Ultra bajo consumo, Amplio rango de temperatura, Interfaz SPI, Personalizable

Módulo de pantalla OLED de 1,54 pulgadas – Ultra bajo consumo, alta fiabilidad para diseños integrados y portátiles

Saef Technology Limited presenta un módulo de pantalla OLED de 1,54 pulgadas de alto rendimiento, diseñado para ingenieros y desarrolladores que exigen claridad, eficiencia y robustez en factores de forma compactos. Ideal para tecnología portátil, monitores médicos, dispositivos portátiles industriales y dispositivos IoT, este panel OLED monocromo combina un rendimiento óptico excepcional con un consumo de energía ultra bajo, todo en un paquete pequeño y fácil de integrar.

Características clave y ventajas técnicas:

• Pantalla OLED monocroma nítida

Resolución de 128 × 64 píxeles con emisión OLED blanca que ofrece un contraste nítido y una excelente legibilidad tanto en entornos oscuros como brillantes.

• Amplio rango de temperatura de funcionamiento

Clasificado para -40 °C a +70 °C, lo que lo hace adecuado para aplicaciones en exteriores, automotrices e industriales donde la estabilidad de la temperatura es fundamental.

• Consumo de energía extremadamente bajo

Consume solo 90 µA (VDD) y 450 µA (VCC) en modo completamente ENCENDIDO, con una corriente en modo de suspensión inferior a 10 µA, ideal para dispositivos que funcionan con batería y sensibles a la energía.

• Interfaz SPI de 4 hilos simple

Fácil de conectar con microcontroladores comunes (STM32, ESP32, Arduino, Raspberry Pi Pico) con un recuento mínimo de pines y soporte completo de comandos.

• Alta fiabilidad y larga vida útil

Clasificado para hasta 16.000 horas con ajustes de brillo optimizados. Probado bajo choque térmico, funcionamiento a alta/baja temperatura y humedad según los estándares de fiabilidad de la industria.

• Táctil personalizado y flexibilidad de diseño

Ofrecemos semi-personalización gratuita: agregue paneles táctiles resistivos o capacitivos, modifique los conectores, ajuste el firmware o adapte los contornos mecánicos para que se ajusten perfectamente a su producto.

Diseñado para la integración en el mundo real

El módulo OLED de 1,54 pulgadas de Saef está construido pensando en el diseñador del sistema:

• Los circuitos de secuenciación de energía robustos protegen el panel OLED y extienden la vida útil operativa

• El circuito integrado del controlador protegido contra ESD (CH1116G) garantiza un funcionamiento estable en entornos con ruido eléctrico

• Se proporciona código de inicialización detallado y diagramas de temporización para una rápida creación de prototipos

• Se incluyen dibujos mecánicos con tolerancias para un montaje y ensamblaje precisos

Ya sea que esté desarrollando un rastreador de actividad física, una herramienta de diagnóstico portátil, una pantalla de sensor inteligente o un panel de control compacto, este módulo ofrece un rendimiento confiable en un espacio mínimo.

¿Por qué asociarse con Saef Technology?

• Experiencia técnica: Nuestro equipo de ingeniería apoya la revisión de esquemas, la depuración de firmware y las solicitudes de personalización.

• Creación rápida de prototipos: Muestras disponibles en 5 a 7 días hábiles con documentación completa.

• Listo para el mercado: Cumple con las directivas ROHS, REACH y CE para una entrada perfecta en los mercados europeo y norteamericano.

• Calidad garantizada: Cada unidad se somete a una inspección AQL según MIL-STD-105E Nivel II, con un AQL del 0,65 % para defectos importantes.

Aplicaciones ideales:

• Dispositivos portátiles de salud y fitness

• Equipos médicos y de diagnóstico portátiles

• Herramientas portátiles de prueba y medición

• HMI industriales y pantallas de sensores

• Dispositivos IoT Edge y controladores de hogares inteligentes

• Pantallas auxiliares y grupos de instrumentos automotrices

¿Listo para diseñar con confianza?

Póngase en contacto con nuestro equipo de ventas técnicas para obtener hojas de datos, programas de muestra o una consulta de diseño gratuita. Permítanos ayudarle a integrar una pantalla que sea tan confiable y precisa como su visión.

Dimensiones mecánicas

Definición de la interfaz de pines

Valores máximos absolutos

Características de CC

Características
