Datos del producto:
|
Screen Size: | 4.0-inch (Square) | Resolution: | 720 × 720 pixels |
---|---|---|---|
Touch Type: | Projected Capacitive (PCAP) | Interface: | RGB 18-bit (40-pin ZIF) |
Touch Controller: | FT6336U (I²C, Multi-touch) | Surface Hardness: | 300 cd/m2 (Customizable) |
Contrast Ratio: | 900:1 (Typ.) | Viewing Angle: | 80°(U/D/L/R) (IPS Technology) |
Operating Temp: | -20°C to +70°C | Backlight: | LED (12.8V/40mA, 4S2P) |
ESD Protection: | ±8kV (IEC 61000-4-2) | Warranty: | 12 Months |
Compliance: | RoHS/REACH/Halogen-Free | Customization: | CTP Structure, IC, Coatings (AG/AR/AF) |
Resaltar: | Display LCD TFT industrial de 4 pulgadas,Display TFT con pantalla táctil PCAP,LCD TFT de gran temperatura |
Diseñado para Resistencia y Precisión Industrial
El SFTO400XC-7013ACT es un módulo LCD TFT cuadrado de 4 pulgadas de alto rendimiento diseñado para aplicaciones industriales exigentes en entornos hostiles. Con una resolución de 720×720 con 262K colores y una interfaz RGB de 18 bits, ofrece una claridad excepcional para HMIs, paneles de control de IoT e instrumentación.
Integración táctil PCAP robusta
Soporte multitáctil a través del IC FT6336U (interfaz I²C).
Configuraciones personalizables: estructuras G+F (Vidrio/Película) o G+G (Vidrio/Vidrio).
ICs táctiles de grado industrial opcionales (-40°C a +85°C, ±15kV ESD).
Preparación para Entornos Extremos
Validado para ciclos térmicos (-30°C a 80°C de almacenamiento) y resistencia a la vibración (10–55Hz, amplitud de 1,5 mm).
Variantes selladas IP67 disponibles (junta + encapsulado).
Recubrimientos hidrofóbicos (ángulo de contacto >110°) para uso en exteriores/húmedos.
Excelencia Óptica
Relación de contraste de 900:1 con visión omnidireccional de 80°.
Recubrimientos antirreflejos (AG) + antirreflectantes (AR) (opcional).
≥82% de transmisión de luz (actualizable al 90%).
Diseño Impulsado por el Cumplimiento
Cumplimiento total con RoHS/REACH/PFAS para los mercados de la UE/EE. UU.
Certificaciones: ISO 9001:2015, ISO 14001:2015, EN 55032/24 (EMC).
Personalización para Aplicaciones Críticas
Opciones de grosor: vidrio de cubierta de 0,95 mm–6,0 mm.
Mejoras industriales: ICs de temperatura extendida, algoritmos de rechazo de lluvia, blindaje EMI.
Tratamientos de superficie: tintas cerámicas (resistencia UV de más de 10 años), bordes 2.5D/3D.
Automatización de fábrica: paneles de control, interfaces PLC.
Dispositivos médicos: equipos de diagnóstico, monitores portátiles.
Transporte: sistemas de gestión de flotas, tableros de vehículos eléctricos.
Edificios inteligentes: controles HVAC, terminales de seguridad.
*"Con un área activa de 72,3×72,3 mm y laminación con OCA, este módulo elimina la distorsión óptica a la vez que sobrevive a eventos ESD de ±8kV. El conector ZIF de 40 pines simplifica la integración y nuestra interfaz táctil I²C reduce la carga del MCU host. Personalizable para entornos MIL-STD."*
Especificaciones Generales
Característica | Especificaciones | |
Especificaciones de la pantalla |
Tipo de LCD | 4.0 pulgadas |
Resolución (H*V) | 720(RGB)×720 | |
Tipo de tecnología | a-Si TFT | |
Configuración de píxeles | R.G.B. Franja vertical | |
Modo de visualización | Normalmente negro | |
Dirección de visualización | TODOS | |
Dirección de inversión de escala de grises | - | |
Mecánico Características |
Dimensiones del contorno (An x Al x Pr) (mm) | 84.00*84.00*3.2 |
Área activa (mm) | 71.93*71.93 | |
Área de visualización CTP (mm) | 72.30*72.30 | |
Con / Sin pantalla táctil | Con pantalla táctil capacitiva | |
Tipo de conector (para LCD) | ZIF de 0,5 mm de paso y 40 pines | |
Tipo de retroiluminación | LED | |
Peso (g) | TBD | |
Eléctrico Características |
Interfaz de pantalla | RGB 18 bits |
Interfaz táctil | I2C | |
Número de color | 262K | |
IC del controlador de pantalla | NV3052CGRB | |
IC del controlador táctil | FT6336U |
Dibujo mecánico
Especificación CTP
Categoría | Parámetro | Especificación |
General |
Estructura | Vidrio de cubierta + Película de sensor ITO (G+F) |
Dimensión del contorno | 84.0(H) x 84.0(V) x 0.95 (T) mm | |
Refuerzo de la lente de cubierta | Reforzado químicamente | |
Dureza de la superficie de la lente de cubierta | ≥6H (Dureza del lápiz) | |
Tasa de transmisión de luz | ≥82% | |
Temperatura de funcionamiento | -20℃ ~ +70℃, ≤90% RH | |
Temperatura de almacenamiento | -30℃ ~ +80℃, ≤90% RH | |
Eléctrico |
Interfaz | I2C |
IC táctil | FT6336U | |
Tensión de alimentación (VDD) | 2.8V ~ 3.3V | |
Resistencia del host (SDA/SCL) | Configurable en la placa principal | |
Punto táctil | Multitáctil | |
Ambiental | Condiciones de funcionamiento | Personalizable |
Superficie Propiedades |
Tinta superficial | Personalizable |
Tratamiento de superficie | Tipo transparente, personalizable | |
Laminación LCD-TP | Unión OCA | |
Cumplimiento | Estándares de materiales | Cumple con RoHS, REACH y sin halógenos |
Descripción de los pines de la interfaz
1 | LED A | ÁNODO LED |
2 | LED K1 | CÁTODO LED |
3 | LED K2 | CÁTODO LED |
4 | GND | Tierra |
5 | VCI | Fuente de alimentación (+3,3 V) |
6 | REINICIAR | Señal de reinicio, activa baja |
7 | IM1 | Sin conexión |
8 | IM0 | Sin conexión |
9 | SDA | Sin conexión |
10 | SCK | Sin conexión |
11 | CS | Sin conexión |
12 | PCLK | Señal de reloj de puntos RGB |
13 | DE | Señal de habilitación de datos RGB |
14 | VSYNC | Señal de sincronización de trama RGB |
15 | HSYNC | Señal de sincronización de línea RGB |
16~33 | DB0 ~DB17 |
Señal de datos RGB (DB0: Azul LSB; DB5: Azul MSB; DB6: VERDE LSB; DB11: VERDE MSB; DB12: ROJO LSB; DB17: ROJO MSB) |
34 | GND | Tierra |
35 | TP_INT | Interrupción táctil |
36 | TP_SDA | Señal de datos IIC táctil |
37 | TP_SCL | Señal de reloj IIC táctil |
38 | TP_RESET | Señal de reinicio táctil |
39 | TP_VCI | Fuente de alimentación táctil |
40 | GND | Tierra |
Características eléctricas
Elemento | Símbolo | Mín. | Tipo | Máx. | Unidad |
Tensión de funcionamiento | VDD | 2.5 | 3.3 | 3.6 | V |
Corriente de suministro | IDD | - | 25.7 | 60 | mA |
Tensión de entrada | VIH | 0.8VDD | - | VDD | V |
VIL | 0 | - | 0.2VDD | V | |
Fuga de entrada corriente |
IIL | -1.0 | - | 1.0 | μA |
Características de la retroiluminación
Elemento | Símbolo | Mín. | Típ. | Máx. | Unidad |
Corriente directa | IF | -- | 40 | 50 | mA |
Tensión directa | VF | - | 12.8 | - | V |
Modo de conexión | -- | 4S2P | -- | ||
Número de LED | / | 8 | pcs |
Elemento | Símbolo | Condición | Mín. | Típ. | Máx. | Unidad |
Ángulos de visión |
θT |
CR≥10 |
- | 80 | - |
Grado |
θB | - | 80 | - | |||
θL | - | 80 | - | |||
θR | - | 80 | - | |||
Relación de contraste | CR | θ=0° | 700 | 900 |
- |
- |
Tiempo de respuesta | TON | 25℃ |
- |
25 | 35 |
ms |
TOFF | ||||||
Uniformidad | U |
- |
70 | 80 |
- |
% |
NTSC |
- |
- |
- |
68 |
- |
% |
Luminancia | L |
- |
300 |
- |
cd/m2 |

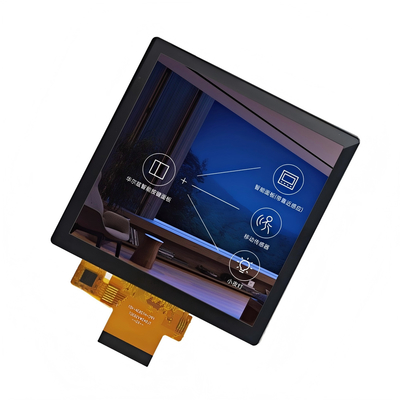

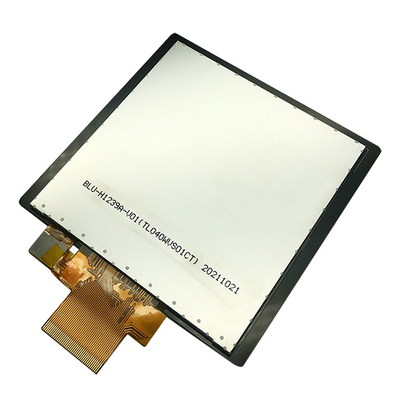

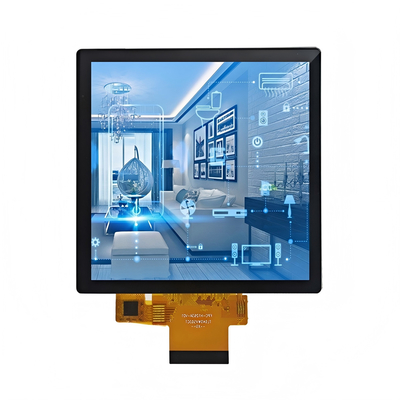

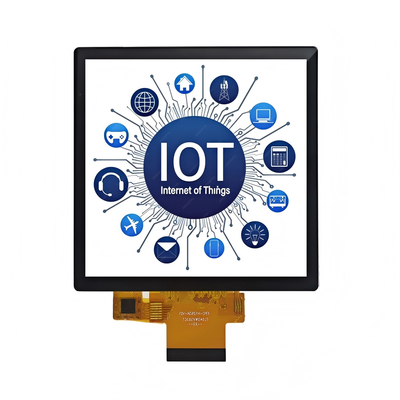

Imagen del producto
