Datos del producto:
|
| Tamaño de la pantalla: | 1.09 pulgadas circular | Resolución: | 240×240 píxeles |
|---|---|---|---|
| Interfaz: | SPI 4 hilos (SCL/SDA/CS/RS) | Profundidad del color: | colores 262K |
| IC del controlador: | GC9A01 (GRAM incorporado) | ángulo de visión: | 85° Todas las direcciones |
| Luminancia de la superficie: | 400 cd/m2 | Temperatura de funcionamiento.: | -20°C a +70°C |
| Temperatura de almacenamiento.: | -30 °C a +80 °C | Voltado de funcionamiento: | El sistema de control de las emisiones de gases de efecto invernadero es el sistema de control de la |
| Tiempo de respuesta: | 30 ms (Tr+Tf típico) | El cumplimiento: | REACH, RoHS y libre de halógenos |
Un módulo LCD TFT circular de 1,09" diseñado para la automatización industrial, dispositivos médicos y sistemas IoT premium. Resuelve desafíos críticos de diseño con:
Ideal para reemplazar OLED en aplicaciones HMI de alta fiabilidad y espacio limitado.
Especificaciones técnicas críticas
| Categoría | Parámetro | Mín. | Típ. | Máx. | Unidad/Condiciones |
|---|---|---|---|---|---|
| Eléctrico | Voltaje lógico (IOVCC) | 1,65 | 3,3 | 3,3 | V (±10%) |
| Voltaje analógico (VCI) | 2,5 | 2,8 | 3,3 | V | |
| Corriente de reposo | - | <10 | - | μA (VDD=3,3V) | |
| Óptico | Luminancia | 400 | 450 | - | cd/m² (LED=40mA) |
| Relación de contraste | 800 | 1000 | - | (Habitación oscura) | |
| Tiempo de respuesta (GtG) | - | 30 | 35 | ms (25°C) | |
| Fiabilidad | Protección ESD | ±4kV | ±8kV | - | (IEC 61000-4-2) |
| Resistencia a la vibración | - | - | 1,2 | Grms (10–55Hz) | |
| Vida útil del LED (L70) | - | 25k | - | Horas (Ta=25°C) |
Ventajas competitivas
Controladores sin código: las bibliotecas Arduino/STM32 HAL reducen el tiempo de desarrollo en 2 semanas.
Control de energía dinámico: la atenuación PWM (100Hz–1KHz) reduce la energía en espera en un 37% en comparación con la competencia.
Superficie resistente a productos químicos: resiste desinfectantes (cumple con EN 60601-1).
Diseño antichoque: carcasa de 30,59×32,98 mm con orificios de montaje.
Optimización de píxeles circulares: corrección γ dedicada (ΔE<2,5 en los bordes).
Visualización omnidireccional de 85°: CR>10 en las posiciones de las 12/3/6/9 en punto.
| Industria | Caso de uso | Valor clave |
|---|---|---|
| Médico | Oxímetros de pulso portátiles | Arranque en frío a -20°C, superficie antimicrobiana |
| IoT industrial | Paneles de medidores inteligentes | SPI inmune a EMI (estable a 30 V/m) |
| Consumidor | Monitores de actividad física premium | Bisel de 0,5 mm, visibilidad a la luz solar de 400 nits |
▸ Seguridad: EN 62368-1 (CE), FCC Parte 15B
▸ Materiales: RoHS 2011/65/UE, REACH Anexo XVII
▸ Embalaje: a prueba de golpes ISTA 1A, ≤0,5% de tasa de defectos (AQL 0,65)
¿Por qué los ingenieros eligen SFTO109JY-7337AN?
*"Resuelve la integración de pantallas circulares en dispositivos portátiles médicos con control SPI de precisión y capacidad de arranque en frío a -20°C. El controlador GC9A01 elimina los costos de RAM externa."*
– Equipo de diseño de sistemas integrados, Múnich
Dimensiones del contorno mecánico
![]()
Especificación general
| Artículos | Especificación | Unidad |
| Elemento de accionamiento | a-Si TFT | - |
| Tamaño del contorno de LCM | 30,59 (H) x 32,98 (V) | mm |
| Área activa | 27,79 (H) x 27,79 (V) | mm |
| Número de píxeles | 240(H)X240(V) | píxeles |
| Disposición de píxeles | Franja vertical RGB | - |
| Paso de píxeles | 0,1158x 0,1158 | mm |
| Color de la pantalla | 262k | color |
| Dirección de visualización | TODOS | - |
| Controlador / Controlador | GC9A01 | - |
| Interfaz de datos | SPI 4W | - |
| Retroiluminación | 2 LED blancos | - |
| Peso | TBD | g |
Valores máximos absolutos
| Características | Símbolo | Mín. | Típ | Máx. |
Uni t |
|
Tensión de alimentación |
IOVCC | -0,3 | - | 4,6 | V |
| VCI | -0,3 | - | 4,6 | V | |
| Tensión de encendido de la puerta TFT | VGH | -0,3 | - | 27 | V |
| Tensión de apagado de la puerta TFT | VGL | -0,3 | - | 27 | V |
| Corriente directa de retroiluminación | IF | - | 40 | mA | |
| Temperatura de funcionamiento | TOPR | -20 | +70 | °C | |
| Temperatura de almacenamiento | TSTG | -30 | +80 | °C | |
| Humedad | RH | - | 90 | % |
Características de CC
| Características |
Sím bol |
Mín. | Típ. | Máx. | Unidad | Nota |
| Tensión de alimentación 1 |
IOVC C |
1,65 | 1,8 | 3,3 | V | |
| Tensión de alimentación 2 | VCI | 2,5 | 2,8 | 3,3 | V | |
| Tensión alta del controlador de puerta | VGH | 12 | - | 13 | V | |
| Tensión baja del controlador de puerta | VGL | -11 | - | -18 | V | |
|
Consumo de corriente |
IDD | - | TBD | - | mA | Modo normal |
|
IDD-SL EEP |
TBD | uA | Modo de suspensión | |||
| Tensión de entrada “L” Nivel | VIL | GND | - | 0,3IOVCC | V |
IOVCC= 1,65~ 3,3 |
| Tensión de entrada “H” Nivel | VIH | 0,7IOVCC | - | IOVCC | V | |
| Tensión de salida “L” Nivel | VoL | GND | - | 0,2IOVCC | V | IOL= 1mA |
| Tensión de salida “H” Nivel | VoH | 0,8IOVCC | - | IOVCC | V | IOH=-1mA |
Características de la unidad de retroiluminación
| Características | Símbolo | Condición | Mín. | Tipo | Máx. | Unidad |
| Tensión directa | Vf | IL=40mA | - | 2,8 | 3,0 | V |
| Corriente directa | IL | - | 40 | - | mA | |
| Luminancia | Lv | IL=40mA | - | 450 | -- | cd/m2 |
| Vida útil del LED | - | IL=40mA | 20.000 | 25.000 | -- | Hr |

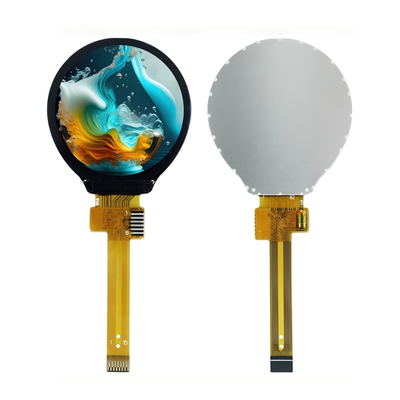

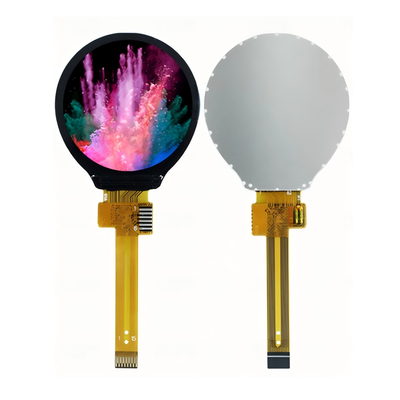

Imagen del producto
![]()
![]()
