2.8 pulgadas IPS 480x480 redondo TFT LCD con pantalla táctil Modulo de pantalla ST7701S Temperatura de funcionamiento de grado industrial. -20 °C a 70 °C

2.8 pulgadas IPS 480x480 redondo TFT LCD con pantalla táctil Modulo de pantalla ST7701S Temperatura de funcionamiento de grado industrial. -20 °C a 70 °C
2.8 pulgadas IPS 480x480 redondo TFT LCD con pantalla táctil Modulo de pantalla ST7701S Temperatura de funcionamiento de grado industrial. -20 °C a 70 °C 2.8 pulgadas IPS 480x480 redondo TFT LCD con pantalla táctil Modulo de pantalla ST7701S Temperatura de funcionamiento de grado industrial. -20 °C a 70 °C 2.8 pulgadas IPS 480x480 redondo TFT LCD con pantalla táctil Modulo de pantalla ST7701S Temperatura de funcionamiento de grado industrial. -20 °C a 70 °C

Ampliación de imagen :  2.8 pulgadas IPS 480x480 redondo TFT LCD con pantalla táctil Modulo de pantalla ST7701S Temperatura de funcionamiento de grado industrial. -20 °C a 70 °C

Datos del producto:
Place of Origin: ShenZhen / China
Nombre de la marca: SAEF
Certificación: ISO9001 / ISO14000
Model Number: SFTO280XC-7333A-CT
Documento: SFTO280XC-7333A-CT Datashee...et.pdf
Pago y Envío Términos:
Minimum Order Quantity: 3 pcs
Precio: The lowest market price guaranteed
Packaging Details: Standard Exportation Package
Delivery Time: 1-5 weeks
Payment Terms: T/T, PayPal
Supply Ability: 3000K pcs per month

2.8 pulgadas IPS 480x480 redondo TFT LCD con pantalla táctil Modulo de pantalla ST7701S Temperatura de funcionamiento de grado industrial. -20 °C a 70 °C

descripción
Screen: 2.8 inch Round TFT Resolution: 480x480 Pixels
Touchscreen Type: Capacitive (G+F Structure) Display Technology: IPS TFT LCD
Driver IC: ST7701S Touch Controller: CST836U
Interface: 3SPI + 18-bit RGB Viewing Angle: 85° All Directions
Surface Luminance: 300 cd/m² Operating Temp.: -20°C to +70°C
Storage Temp.: -30°C to +80°C Surface Hardness: ≥6H Glass
Compliance: REACH & RoHS Compliant Backlight Lifespan: 40,000 Hours
Resaltar:

480x480 ronda TFT LCD

,

Módulo de visualización LCD TFT redondo

,

Modulo de visualización de LCD TFT ST7701S



Display TFT IPS circular de 2,8 pulgadas con toque integrado


Diseñado para aplicaciones industriales y comerciales, el SFTO280XC-7333A-CT de Saef Technology combina un panel circular IPS de alta resolución de 480x480 con una robusta tecnología táctil capacitiva.Ideal para dispositivos inteligentes, equipos médicos e interfaces automotrices donde las pantallas redondas sobresalen.



Características técnicas clave:

  • Visuales nítidos: 262K colores, relación de contraste de 1200: 1 y brillo de 300 cd / m2 garantizan la legibilidad en una iluminación diversa.
  • Amplio rango de temperatura: Funciona de manera confiable desde -20 °C hasta +70 °C (-4 °F a 158 °F)
  • Toque avanzado: vidrio endurecido con 6H con controlador CST836U admite el toque de 10 puntos y el uso de guantes.
  • Integración sin fisuras: 3SPI + interfaz RGB de 18 bits con IC de controlador ST7701S para compatibilidad plug-and-play.
  • Durabilidad: sellado con clasificación IP (opcional), diseño resistente a los golpes y vida útil de retroiluminación LED de 20K horas.



Certificado y confiable

  1. Cumple con las normas de la UE RoHS/REACH
  2. Certificado ISO9001:2015 y ISO14001:2015
  3. Protección ESD (± 4KV)



Ideal para:
• HMI industriales • Tecnología portátil • Medidores de automóviles • Controles domésticos inteligentes • Dispositivos médicos



Garantización:1 año de garantía funcional con soporte técnico de por vida.





Especificaciones generales



Punto de trabajo Especificación Unidad
Tamaño del LCD 2.76 pulgadas
Modo de muestra Normalmente negro - ¿Qué quieres decir?
Resolución 480 (RGB) x 480 Píxeles
Pitch de los píxeles 0.1461*RGB*0.1461 En el caso de los
Disposición de los píxeles Bandas verticales RGB
Dirección de visión IPS -
Dimensión del contorno del módulo El número de personas afectadas por la enfermedad es el siguiente: En el caso de los
Display LCD AA 70.13x70.13 En el caso de los
TP VA 70.53x70. ¿Qué quieres decir?53 En el caso de los
Colorido 262K -
IC del controlador Se aplicará el procedimiento siguiente: -
Tamaño de la memoria RAM del driver IC - -
Interfaz 3SPI+18RGB - ¿Qué quieres decir?
Iluminación de fondo LED blanco - ¿Qué quieres decir?
Interfaz táctil Las condiciones de los productos - ¿Qué quieres decir?
Dureza de la superficie ≥6H - ¿Qué quieres decir?
Estructura del tacto G+F - ¿Qué quieres decir?
Lente de cubierta Vidrio - ¿Qué quieres decir?
El color Negro - ¿Qué quieres decir?
Temperatura de funcionamiento -20°C ~ +70°C - ¿Qué quieres decir?
Temperatura de almacenamiento -30°C ~ +80°C - ¿Qué quieres decir?





Las dimensiones del contorno mecánico

2.8 pulgadas IPS 480x480 redondo TFT LCD con pantalla táctil Modulo de pantalla ST7701S Temperatura de funcionamiento de grado industrial. -20 °C a 70 °C 0





Asignación del pin



Número de identificación El símbolo Descripción
1 El LEDA Anodo LED
2 LEDK Catodo LED
3 LEDK Catodo LED
4 El GND En el suelo
5 VCI Fuente de alimentación analógica LCD (3.3V)
6 Reinicio Reinicie la señal
7 No incluido No se conecta
8 No incluido No se conecta
9 El SDA Señales de datos del SPI
10 El SCK Signo de reloj SPI
11 Las empresas SPI Chip selecciona la señal
12 El PCLK Señal de reloj de puntos RGB
13 DE Se activan los datos RGB
14 VSYNC Señales de sincronización de marcos RGB
15 El HSYNC Señal de sincronización de línea RGB
16 a 33 años Se trata de un sistema de control de las emisiones. Datos RGB ((B2-B7, G2-G7, R2-R7)
34 El GND En el suelo
35 TP_INT Toque Interrumpir
36 TP_SDA Señal de datos de IIC táctil
37 TP_SCL Toque la señal del reloj IIC
38 TP_RESET (en inglés) Toque la señal de reinicio
39 TP_VCI Toque fuente de alimentación
40 TP_GND Toque el suelo





Calificaciones máximas absolutas



Punto de trabajo El símbolo - ¿Qué es eso? - ¿Qué quieres decir? Unidad

Voltagem de potencia

VCI - No hay nada.30 +3. ¿Qué quieres decir?3 V.
CICV - No hay nada.30 +2. ¿Qué quieres decir?5 V.
TP_VCI / / V.
TP_IOVCC / / V.
Temperatura de funcionamiento En la parte superior - 20 años.0 70.0 °C
Temperatura de almacenamiento Tst - ¡Treinta y cinco!0 80.0 °C

Funcionamiento y almacenamiento

Humedad

Hstg El 10% El 90% % (RH)





Características eléctricas



Punto de trabajo El símbolo - ¿Qué es eso? Es el tipo. - ¿Qué quieres decir? Unidad
Voltado de alimentación digital CICV 1.65 1.8 1.95 V.

Suministro analógicoVálvula de tensión

VCI 2.5 2.8 3.3 V.
Potencia TP TP_VCI / / / V.
Potencia TP TP_IOVCC / / / V.
Voltado de la señal de entrada

Bajo

Nivel

VIL 0 -

0.3 x

CICV

V.

En alto.

Nivel

VIH

0.7 x

CICV

- CICV V.

Corriente de digitaltensión de alimentación

IIOVCC - 20 35 ¿ Qué pasa?
Corriente de voltaje de alimentación analógica El IVCI - 35 50 ¿ Qué pasa?





Condición de conducción de la unidad de retroiluminación



Punto de trabajo El símbolo - ¿Qué es eso? Es el tipo. - ¿Qué quieres decir? Unidad
Corriente hacia adelante Si - 80 - ¿ Qué pasa?
Voltado de corriente hacia adelante VF 2.8 2.9 - V.

Potencia de la luz de fondoConsumo

El punto de partida es: 224 232 - MW
Tiempo de vida útil - ¿Qué quieres decir? 30000 40000 - ¿Qué quieres decir? Horas

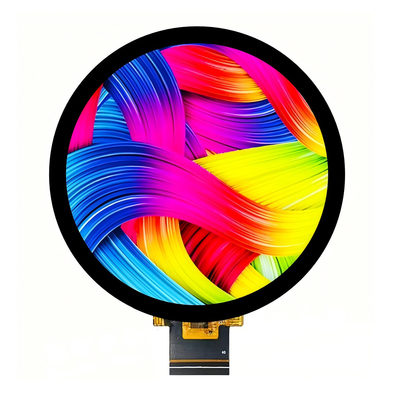

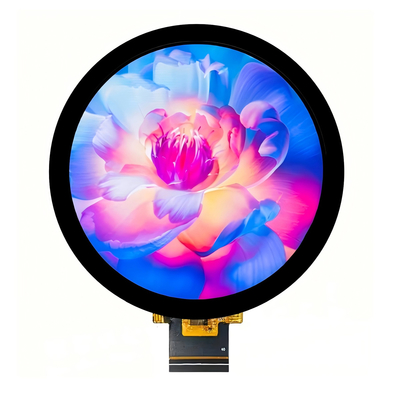

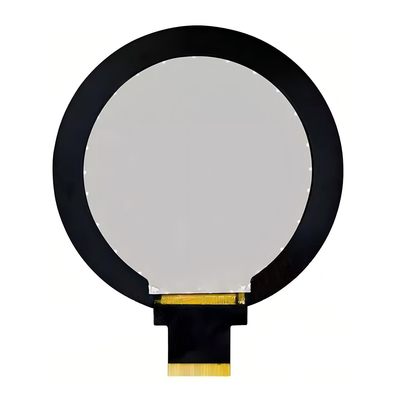

Imagen del producto

2.8 pulgadas IPS 480x480 redondo TFT LCD con pantalla táctil Modulo de pantalla ST7701S Temperatura de funcionamiento de grado industrial. -20 °C a 70 °C 1

2.8 pulgadas IPS 480x480 redondo TFT LCD con pantalla táctil Modulo de pantalla ST7701S Temperatura de funcionamiento de grado industrial. -20 °C a 70 °C 2
