Datos del producto:
|
| Producto: | 1Pantalla OLED gráfica de 54 pulgadas | Resolución: | 128X64 puntos |
|---|---|---|---|
| Modo de muestra: | Matriz pasiva | Interfaz: | 4 cables Interfaz SPI |
| Optica: | Todos los ángulos de visión | Esquema de la oscuridad.: | 42.04 x 37,0 x 3,1 (mm) |
| Área activa: | 35.05 x 17.51 (mm) | Pitch de los píxeles: | 0.254 x 0,254 (mm) |
| Método de conducción: | 1/64 Ciclo de trabajo | Temperatura de funcionamiento: | -40°C a +70°C |
| Temperatura de almacenamiento.: | -40°C a +85°C | Válvula de alimentación: | 2.8V |
| Número del pin: | 7 pernos del jefe | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | 1Módulo de pantalla OLED de 54 pulgadas,módulo de la exhibición de 128x64 OLED,Módulo de pantalla OLED de alto contraste |
||
Las dimensiones mecánicas
Definición del pin de interfaz
| Número de identificación | SÍMBOLO | Descripciones |
| 1 | El GND | El terreno del circuito lógico |
| 2 | VDD | Fuente de energía para la lógica |
| 3 | El SCK | Entrada de reloj en serie. |
| 4 | El SDA | Entrada de datos en serie. |
| 5 | El RST | Este pin se restablece en la entrada de señal. Cuando el pin está bajo, se ejecuta la inicialización del chip. Mantenga este pin en alto durante el funcionamiento normal. |
|
6 |
D.C. |
Este pin es el pin de control de datos/comando. Cuando el pin se tira hacia arriba y se selecciona el modo de interfaz serie, los datos en SDIN Se interpretará como datos.Cuando se retire, los datos en el SDIN se transferirán al registro de comandos. |
| 7 | Las empresas | Chip Select. Chip se selecciona cuando CS0="L". |
Calificaciones máximas absolutas
| Parámetro | El símbolo | - ¿ Qué? | - ¿ Qué es? | Unidad |
| Tensión de alimentación para la lógica | VDD | - No hay nada.3 | 4 | V. |
| Tensión de alimentación para la pantalla | CCC de riesgo | 8 | 17 | V. |
| Temperatura de funcionamiento | El TOP | -40 años. | 70 | C. Las |
| Temperatura de almacenamiento | TSTG | -40 años. | 85 | C. Las |
| Tiempo de vida útil (220 cd/m2) | 13,000 | - | hora | |
| Tiempo de vida útil (200 cd/m2) | 15,000 | - | hora | |
| Tiempo de vida (180 cd/m2) | 16,000 | - | hora |
Características de la CC
| Características | El símbolo | Condiciones | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad |
| Tensión de alimentación para la lógica | VDD | 1.65 | 2.8 | 3.3 | V. | |
| Tensión de alimentación para la pantalla | CCC de riesgo | 11.5 | 12 | 12.5 | V. | |
| Input de alto nivel | VIH | 0.8 × VDD | - | - | V. | |
| Entrada de bajo nivel | VIL | - | - | 0.2 × VDD | V. | |
| Producción de alto nivel | VOH | IOUT = 100μA, 3,3 MHz | 0.9 × VDD | - | - | V. |
| Producción de bajo nivel | VOL | IOUT = 100μA, 3,3 MHz | - | - | 0.1 × VDD | V. |
|
Corriente de suministro VDD VDD = 2,8 V, VCC = 12, IREF = 10 uA, No Panel conectado, Display encendido, todo encendido, |
DPI | Contraste = FFh | - | 90 | 110 | MPa |
|
Corriente de suministro VCC VDD = 2,8 V, VCC = 12, IREF = 10 uA, sin panel adjunto, Display encendido, todo encendido |
TIC | - | 450 | 580 | MPa | |
|
Producción del segmento corriente, VDD = 2,8 V, VCC = 12 V, IREF = 10 uA, La pantalla está encendida. |
El ISEG | Contraste = FFh | 280 | 310 | 340 | MPa |
| Contraste = AFh | - | 215 | - | |||
| Contraste = 7Fh | - | 155 | - | |||
| Contraste = 3Fh | - | 78 | - | |||
| Contraste = 0Fh | 20 | - | ||||
| Corriente en modo de reposo para VDD | IDD, sueño |
VDD = 1,65 V ~ 3,3 V, VCC = 7 V ~ 16 V La pantalla apagada, no. Panel adjunto |
- | - | 10 | MPa |
| Corriente en modo de reposo para VCC | ICC, el sueño |
VDD = 1,65 V ~ 3,3 V, VCC = 7 V ~ 16 V La pantalla apagada, no. Panel adjunto |
- | - | 10 | MPa |

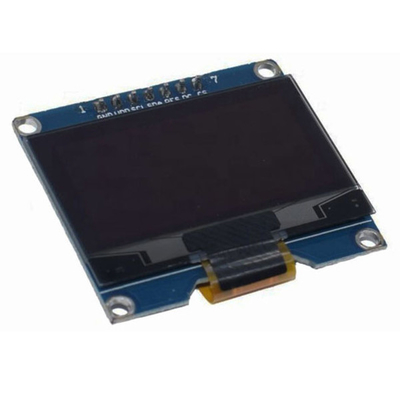

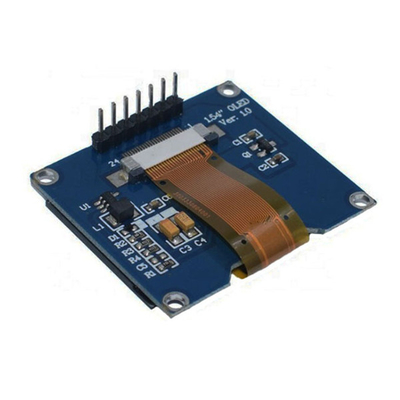

Imagen del producto
